JTM6299专为升压、升降压设计的单片集成电路，可工作在DC5V到40V输入电压范围，低纹波，内置功率 MOS;

1.产品概述         2.产品特点
3.应用范围    4.产品封装图
5.电路原理图 6.产品PCB
7.产品BOM 8.产品PDF文档
9.功能概述

一,产品概述(General Description)
JTM6299是一款专为升压、升降压设计的单片集成电路，可工作在DC5V到40V输入电压范围，低纹波，内置功率 MOS。JTM6299内置固定频率振荡器与频率补偿电路，简化了电路设计。PWM 控制环路可以调节占空比从0~90%之间线性变化。内置过电流保护功能与EN脚逻辑电平关断功能。
     jtm6299 制作的演示板，用于 DC10~22V 输入，输出 24V，输出最大 1.3A 的应用演示，最高
转换效率可以达到 95%以上。
JTM6299 是开关升降压型 DC-DC 转换芯片；固定开关频率 220KHz，可减小外部元器件尺寸。芯片具有出色的线性调整率与负载调整率，最大输出电压支持可达 60V。芯片内部集成过流保护、过温保护、SW 过压保护等可靠性模块。
JTM6299 为 TO263-5L 封装，采用标准外部元器件，应用灵活。

二.产品特点(Features)

5V到40V宽输入电压范围
1.25V输出电压采样电压
SW内置过压保护功能
固定220KHz开关频率
最大5A开关电流
94%以上转换效率
EN脚TTL关断功能
出色的线性与负载调整率
内置功率MOS
内置频率补偿功能
内置软启动功能
内置热关断功能
内置电流限制功能
TO263-5L封装

三,应用范围 (Applications)

EPC/笔记本车载适配器
升压、升降压转换
手持式设备供电

四,产品封装图 (Package)

引脚号	引脚名称	引脚描述
1	GND	接地引脚。
2	EN	使能引脚，低电平关机，高电平工作，悬空时为高电平。
3	SW	功率输出。
4	VIN	输入电压，支持 DC5V~40V 宽范围电压操作，需要在 VIN 与 GND 之间并联电解电容以消除噪声。
5	FB	反馈引脚，通过外部电阻分压网络，检测输出电压进行调整。

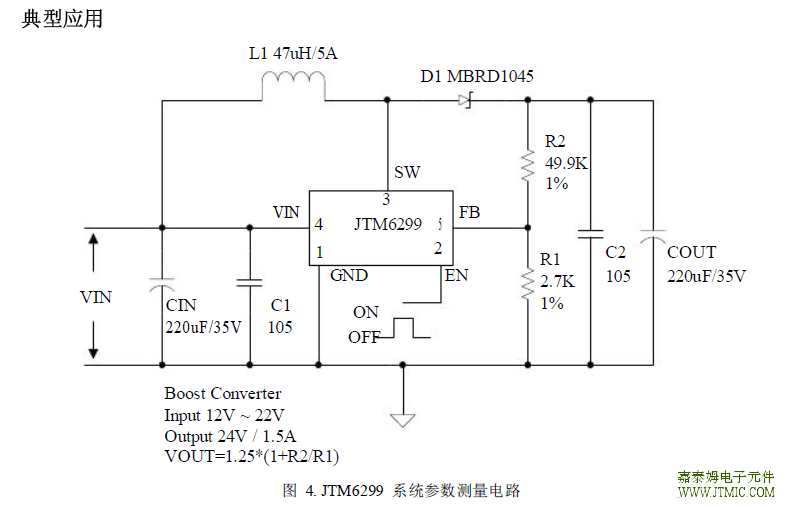

五,电路原理图

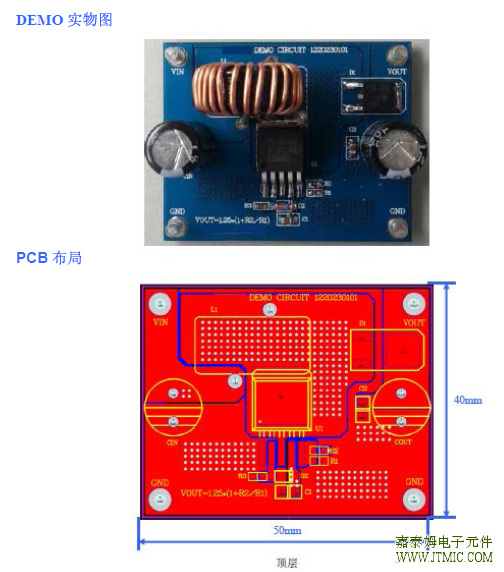

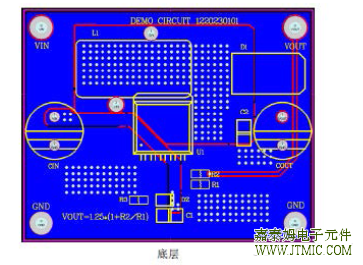

六, 产品PCB

PCB 布局指南
1. VIN、GND、SW、VOUT 等功率线，粗、短、直；
2. FB 走线远离电感与肖特基等开关信号地方，建议使用地线包围；
3. 输入电容靠近芯片 VIN 与 GND 引脚。

七.产品BOM

序号	数量	参考序号	描述	料号	生产商
1	1	C1	1uF,50V,Ceramic,X7R,0805	C2012X7R1H105K	TDK
2	1	C2	0.1uF,100V,Ceramic,X7R,0805	C2012X7R2H104K	TDK
3	1	CIN	220uF,50V,Electrolytic,(10x16)	YXJ-50V-220uF	Rubycon
4	1	COUT	220uF,50V,Electrolytic,(10x16)	YXJ-50V-220uF	Rubycon
5	1	D1	45V,10A,Schottky Barrier Rectifier,DPAK	MBRD1045	ONSEMI
6	1	DZ	10V,500mW,ZENER,MINI MELF	TCBZV55C 10	TAK CHEONG
7	1	L1	47uH,5A,Toroidal,24*15	CS166125-T26
8	1	R1	2.7KΩ,1%,1/16W,Thick Film,0603	RL0603xR-072701L	Yageo
9	1	R2	49.9KΩ,1%,1/16W,Thick Film,0603	RL0603xR-074992L	Yageo
10	1	R3	10KΩ,1%,1/16W,Thick Film,0603	RL0603xR-071002L	Yageo
11	1	U1	60V,220KHz,BOOST DC-DC Converter,TO263-5L	HM6299	H&M SEMI

八.产品PDF文档

JTM6299

九,功能概述

绝对最大额定值

参数	符号	值	单位
输入电压	Vin	-0.3 到 45	V
输出开关引脚电压	VSW	-0.3 到 60	V
电压采样引脚电压	VFB	-0.3到VIN	V
使能引脚电压	VEN	-0.3到VIN	V
功耗	PD	内部限制	mW
热阻 (TO263-5L) (结到环境，无外部散热片)	RJA	30	ºC/W
最大结温	TJ	-40到150	ºC
操作结温	TJ	-40到125	ºC
贮存温度范围	TSTG	-65到150	ºC
引脚温度(焊接10秒)	TLEAD	260	ºC
ESD (人体模型)		>2000	V
