JTM6205 系列是使用 CMOS 技术开发的高速、低压差，高精度输出电压，低消耗电流正电压型电压稳压器

1.产品概述         2.产品特点
3.应用范围       4.下载产品资料PDF文档
5.产品封装图                     6.电路原理图
7.功能概述       8.相关产品

一,产品概述(General Description)
    JTM6205 系列是使用 CMOS 技术开发的高速、低压差，高精度输出电压，低消耗电流正电压型电压稳压器。由于内置有低通态电阻晶体管，因而压差低，能够获得较大的输出电流。外置输出反馈，可以很方便地得到客户需要的电压。为了使负载电流不超过输出晶体管的电流容量，内置了过流保护、过温保护及短路保护功能。
        JTM6205 可具有 POWER GOOD 指示功能。当 FB 电压达到0.75V 时，PG 输出为高。当 FB 降到 0.7V 以下时，PG 输出为低。内部运放采用了先进的结构，输出电容可以省略！

二.产品特点(Features)
可编程输出：最低可以到 0.8V。
反馈精度高：精度可达±1.5%
输入输出压差低： 300 mV 典型值(输出为 3.0V 的产
品, IOUT=100mA 时)
高纹波抑制比：50dB (1 kHz)
消耗电流少：30μA（TYP.）
最大输出电流：可输出 300mA（VIN≥VOUT+1V）
待机电流：小于 0.1μA
内置保护：内置过流保护、过温保护和短路保护电路
带 POWER GOOD 指示

三,应用范围 (Applications)
移动电话
无绳电话
照相机、视频录制设备
便携式游戏机
便携式 AV 设备
基准电压源
以电池供电的系统

四.下载产品资料PDF文档

jtm6205

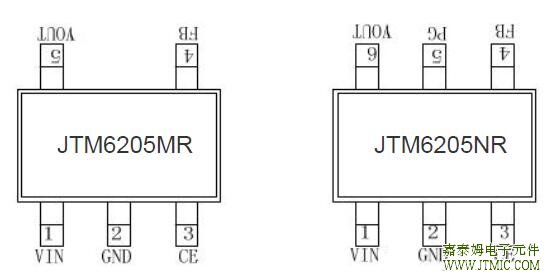

五,产品封装图 (Package)

引脚号		引脚名	功能
SOT23-5L	SOT23-6L	引脚名	功能
1
1	VIN	输入端
2	2	VSS	接地端
3	3	CE	使能端
4	4	FB	反馈端
	5	PG	POWERGOOD
5	6	VOUT	输出端
