JTM9921 JTM9924高效率，稳定可靠的高亮度 LED 灯恒流驱动控制芯片，内置高精度比较器，固定关断时间

1.产品概述 2.产品特点 3.应用范围 4.技术规格书下载（产品PDF文档）
5.产品封装图 6.电路原理图 7.功能概述 8.相关产品

一,产品概述(General Description)

JTM9921/24 是一款高效率，稳定可靠的高亮度 LED 灯恒流驱动控制芯片，
内置高精度比较器，固定关断时间控制电路，恒流驱动电路等，特别适合大功
率、多个高亮度 LED 灯串的恒流驱动。
JTM9921/24 采用固定关断时间的峰值电流控制方式，其工作频率最高可达
1MHz，可使外部电感和滤波电容体积减小，效率提高，节省 PCB 面积。关断
时间可通过外部电容进行调节，工作频率也可根据用户要求进行调节。在 EN
端加 PWM信号，可调节 LED 灯的亮度。
JTM9921/24 通过调节外置电流检测电阻的阻值来设置流过 LED 灯的电流，
支持外加电压线性调光，流过 LED 灯的电流可从几十毫安到 2.5 安培变化。
JTM9921/24 采用 ESOP8 封装，散热片内置接 SW 脚。

二.产品特点(Features)

Ø 内置 100V 功率管
Ø 宽输入电压范围：5V~100V
Ø 高效率：可高达 92%
Ø 最大工作频率：1MHz
Ø 峰值电流采样电压：250mV
Ø 亮度可调：EN 端的 PWM 调光和 DIM端的线性调光
Ø 关断时间可调
Ø 内置电流采样前沿消隐电路

三,应用范围 (Applications)

Ø 平板显示器 LED 背光灯
Ø 自行车灯
Ø LED 射灯
Ø 强光手电筒
四.技术规格书下载（产品PDF）

JTM9921 JTM9924

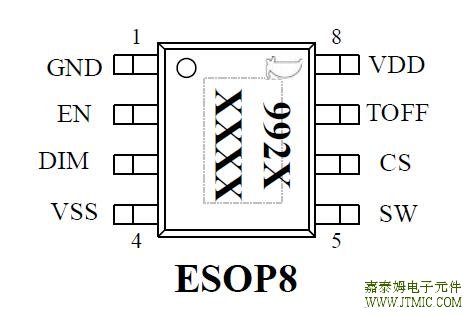

五,产品封装图 (Package)

管脚号	管脚名	管脚类型	描述
1	GND	地	芯片地
2	EN	输入	芯片使能端，高电平有效
3	DIM	输入	线性调光引脚
4	VSS	地	需接芯片模拟地
5	SW	输出	内置 MOS 管漏极
6	CS	输出	输出电流及检测反馈脚
7	TOFF	输入	关断时间设置脚
8	VDD	电源	芯片电源
***	散热片	散热片	底部散热片与 SW 管脚相连

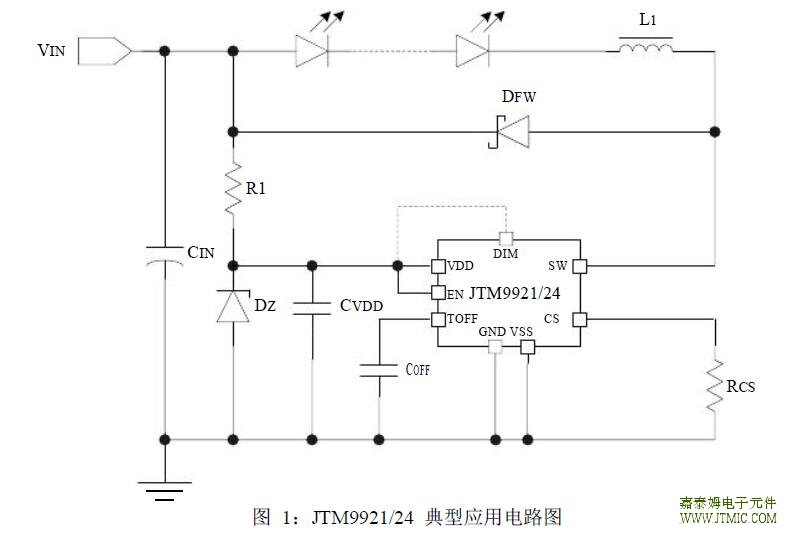

六.电路原理图

七,功能概述

电压

电压

温度

温度

温度

参数	符号	描述	最小值	最大值	单位
电压	VSW_MAX	SW 脚最大电压		100	V
	VDD_MAX	VDD 最大电压		7	V
	VMIN_MAX	VSS、EN、CS 和 TOFF 脚电压	-0.3	VDD+0.3	V
最大功耗	PESOP8	ESOP8 封装最大功耗		1.2	W
温度	TJ	结温范围	-20	125	o P C
	TA	工作温度	-20	85	o C
	TSTG	存储温度	-40	125	o C
	TSD	焊接温度范围（时间少于 30秒）		240	o C
ESD	VESD	静电耐压值（人体模型）		2000	V

八,相关芯片选择指南

型号	工作模式	工作	输出电压	输出电	输出电	输出电	效率	静态	工作频率	封装
		电压范围		压形式	压精度	流限制		电流
JTM6382	PFM	0.9V-5.0V	1.8/2.2/2.7/	固定输出	+/-2%	800mA	95%	15uA	300KHz	SOT-89
			2.8/3.0/3.3/							SOT-23
			3.6/5.0V							SOT-25
JTM3400	PWM	0.9V-5.0V	最大5.5V	可调输出	+/-2%	950mA	90%	0.1uA	1.4MHz	SOT-26

JTM9110	PWM	2.5V-4.5V	最大6V	可调输出	+/-2%	3.3A	93%	100uA	1MHz	ESOP-8
JTM5177	PWM	2.5V-6.0V	最大5.5V	可调输出	+/-2%	6A	90%	0.5uA	1.2MHz	SOP8-PP
JTM5188	PWM	1.8V-6.0V	最大5.5V	可调输出	+/-2%	6A	90%	0.5uA	1.2MHz	SOP8-PP
JTM5179	PWM	3V-20V	最大22V	可调输出	+/-1.5%	扩流3A	90%	8uA	750KHz	MSOP-10


产品型号	输入电	输出电压	纹波电压	最大输	静态电流	截止电流	工作频率	效率	封装	替代型号
	压范围			出电流
JTM3200	2.7-Vout	5V	25mV	300mA	12uA	1uA	750KHz	92%	SOT-26	HX4004/LTC3200/AAT3110/
										RT9361/AAT1501/AIC1848/
										AP3602/LP3120
JTM9300	2.5V-6.0V	-	-	20mA*4	-	1uA	-		SOT-26	RT9300


小屏白灯背光驱动IC

型号	工作模式	工作电	过压保	反馈	开关电	效率	静态	工作	调光	调光频
		压范围	护电压	电压	流限制		电流	频率	形式	率范围
JTM2126	PWM	2.5V-10V	29V	0.1V	320mA	85%	0.1uA	1.3MHz	PWM

JTM5121A	PWM	2.2V-6.0V	17V	0.25V	400mA	82%	3mA	1.4MHz	PWM	100Hz-1KHz



大中屏白灯背光驱动IC

型号	工作模式	工作电	过压保	反馈	开关电	效率	静态	工作	调光	调光频
		压范围	护电压	电压	流限制		电流	频率	形式	率范围
JTM5665	PWM	2.2V-6.0V	17V	0.25V	700mA	82%	3mA	1.4MHz	PWM	100Hz-1KHz



JTM5662	PWM	2.5V-6.0V	23V	0.25V	1.0A	88%	0.4mA	1.0MHz	PWM	100Hz-10KHz



JTM5666	PWM	2.5V-6.0V	30V	0.104V	400mA	87%	0.2mA	1.2MHz	PWM	小于1KHz



JTM5666B	PWM	2.7V-6.0V	38V	0.2V	1A	91%	5uA	0.8MHz	PWM


JTM9293B	PWM	2.7V-6.0V	37V	0.3V	900mA	90%	0.28mA	0.9MHz	PWM	100Hz-200KHz
JTM9293C	PWM	2.5V-6.0V	36V	0.3V	2A	90%	0.4mA	1MHz	PWM	100Hz-200KHz
JTM9284A/B/C	PWM	2.5V-6.0V	28V	0.1V/	1.5A	90%	0.1uA	1.2MHz	PWM	20KHz-1MHz
				0.25V/
				0.3V

JTM5663	PWM	3V-25V	28V	0.2V	2A	90%	1uA	1.2MHz	PWM	20KHz-1MHz



JTM5663B	PWM	2.7V-6.5V	22V	0.2V	2.8A	95%	5uA	1MHz	PWM




同步升压白灯背光驱动IC

型号	工作模式	工作电	过压保	反馈	开关电	效率	静态	工作	调光	调光频
		压范围	护电压	电压	流限制		电流	频率	形式	率范围
JTM3019	PWM	2.7V-16V	36V	0.2V	340mA	81%	3.2uA	1.2MHz	PWM

我司的JTM5665/SOT-26有以下优点：

1.最大700mA输出电流，带载能力强,输出电流大.
2.反馈电压0.25V.
3.带OVP功能,最高升压17V.
4.输入电压2.2-6.0V,启动电压低.
5.可实现PWM调光.
6.工作频率可达1.4Mhz,纹波小，噪声低，对外界干扰小.
7.可实现3串13并/5串9并和单路串5灯的白灯背光应用,可应用于10-12寸屏以内的白灯背光应用.
8.封装采用金线，全测产品，一致性好，品质稳定.

DC-DC降压IC

型号	输入耐压	输出电压	输出电流	反馈电压	工作频率	效率	静态	待机电流	封装	直接替换
							工作电流
LM2596	45V	5.0V/可调输出	3A	1.23V	150K	90%	10mA	80uA	TO-263-5L	LM2596/AP1501
		/3.3/12V				(Max)			TO-220-5L
LM2576	45V	5.0V/可调输出	3A	1.23V	50K	90%	10mA	80uA	TO-263-5L	LM2576
		/3.3/12V				(Max)			TO-220-5L
JTM1507	45V	5.0V/可调输出	3A	1.23V	380K	73%	2mA	0.2uA	TO-252-5L	AP1507
MP1410	27V	可调输出	2A	1.22V	420K	95%	1mA	25uA	SOP8	MP1410/ACT4060
										MP9141/RT826
										AP1534
JTM1509	45V	5.0V/可调输出	2A	1.23V	150K	82%	2mA	80uA	SOP8	AP1509
		3.3V/12V
JTM1513	20V	可调输出	2A	0.8V	150K	89%	2mA	1uA	SOP-8	AP1513
JTM1530	20V	可调输出	3A	0.8V	380K	88%	3mA	1uA	SOP-8	AP1510
JTM1583	28V	可调输出	3A	1.22V	380K	89%	3mA	1uA	SOP-8	MP1583
JTM3111	42V	可调输出	3A	0.8V	50-500K	91%	3mA	150uA	ESOP8	AX3111
JTM3112	40V	可调输出/	2A	1.18V	110K	93%	10mA	2mA	SOP8
		带CC/CV模式
JTM3113B	40V	可调输出/	2.5A	1.0V	250K	91%	10mA	2mA	ESOP8
		带CC/CV模式
JTM3101	45V	可调输出/	2A	1.235V	150K	83%	2.0mA		ESOP8
		带CC模式
JTM3102	45V	可调输出/	3A	1.25V	150K	89%	2.0mA		ESOP8
		带CC模式
JTM3109	40V	可调输出/	3A	1.25V	180K	89%	2.1mA		SOP8
		带CC/CV模式
JTM3108	40V	可调输出/	3.5A	1.25V	180K	87%	2.1mA		ESOP8
		带CC/CV模式
JTM4523	40V	可调输出/	3A	0.8V	225K	92%	2.84mA	75uA	ESOP8	AC4523/F5335
		带CC/CV模式
JTM3501	50V	5V固定输出	1.8A		150K	90%	4.7mA		SOP-8
JTM3511	50V	5V固定输出	2.1A		150K	90%	4.7mA		SOP-8
JTM3512	50V	5V固定输出	2.4A		150K	89%	4.7mA		SOP-8
JTM3513	50V	5V固定输出	3.2A		150K	87%	4.7mA		TO-252-5L
