JTM7168 是一款可 2 段调节亮度/色温的 LED 恒流驱动芯片。适用于 200Vac~240Vac 或 90Va

时间:2016-02-27 15:18来源:未知 作者:oumao18 点击: 次
目录 1. 产品概述 2. 产品特点 3. 应用范围 4. 技术规格书下载（产品PDF文档 ） 5. 产品封装图 6. 电路原理图 7. 功能概述 8 . 相关产品 一, 产品概述( General Description) JTM7168 是一款可 2 段调节亮度
目录

一,产品概述(General Description)

   JTM7168 是一款可 2 段调节亮度/色温的 LED 恒流驱动芯片。适用于 200Vac~240Vac 或 90Vac~130Vac 输入电压，恒流精度小于±4%。
     当 JTM7168 在 2 段调节亮度应用中，可根据开启关闭电源开关，
依次改变输出电流的大小，从而改变 LED 灯的亮度，调节比例可以
通过外接 REXT 电阻进行调整。
   当 JTM7168 在 2 段调节色温应用中，可根据开启关闭电源开关，
依次改变两路输出端口开关状态，实现两路不同颜色 LED 灯的交替
亮灭以实现调节色温的目的，调节外接 REXT 电阻可对输出功率进
行调节。


二.产品特点(Features)

输入电压 220Vac、110Vac
高 PF 方案，PF > 0.9
无频闪方案，PF > 0.5
内置过温补偿
恒流精度小于±4%
可实现 2 段调节亮度，调节比例可
外部设置
调光比例：100%--X%或 X%--100%
可实现 2 段调节色温，输出功率可
外部设置
0.5 秒~3 秒内实现开关切换，支持快
速开关切换
封装形式：ESOP8

三,应用范围 (Applications)


LED 恒流驱动
T5/T8 系列 LED 日光灯管
LED 球泡灯
LED 吸顶灯
四.技术规格书下载（产品PDF）

JTM7168
五,产品封装图 (Package)



名称 管脚序号 管脚说明
VDD 1 VDD 电源端口
VCC 2 VCC 电源端口
REXT1 3 输出电流设置端口一
REXT2 4 输出电流设置端口二
OUT2 5 恒流输出端口二
OUT1 6 恒流输出端口一
NC 7 悬空脚
VIN 8 供电端口
GND 衬底 芯片地

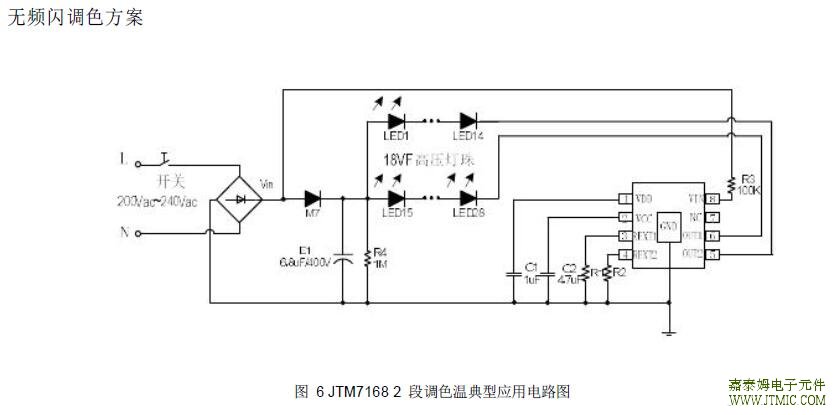

六.电路原理图



七,功能概述


符号 参数 条件 最小值 典型值 最大值 单位
IOUT1/ IOUT2 输出电流 ----- - - 60 mA
IDD 静态电流 VOUT = 10V，REXT 悬空 - 0.16 0.25 mA
VREXT1/VREXT2 REXT 端口电压 VIN= 20V，VOUT1 =10V，
VOUT2=10V		 - 0.6 - V
VOUT1/VOUT2 OUT 端口工作电压 VOUT=30mA 1 - - V
DIOUT IOUT 片间误差 IOUT = 20mA - ±4 - %
TSC 电流负温度补偿起始点 - - 110 - ℃
八,相关芯片选择指南


型号 工作模式 工作 输出电压 输出电 输出电 输出电 效率 静态 工作频率 封装
电压范围 压形式 压精度 流限制 电流
JTM6382 PFM 0.9V-5.0V 1.8/2.2/2.7/ 固定输出 +/-2% 800mA 95% 15uA 300KHz SOT-89
2.8/3.0/3.3/ SOT-23
3.6/5.0V SOT-25
JTM3400 PWM 0.9V-5.0V  最大5.5V 可调输出 +/-2% 950mA 90% 0.1uA 1.4MHz SOT-26
JTM9110 PWM 2.5V-4.5V 最大6V 可调输出 +/-2% 3.3A 93% 100uA 1MHz ESOP-8
JTM5177 PWM 2.5V-6.0V 最大5.5V 可调输出 +/-2% 6A 90% 0.5uA 1.2MHz SOP8-PP
JTM5188 PWM 1.8V-6.0V 最大5.5V 可调输出 +/-2% 6A 90% 0.5uA 1.2MHz SOP8-PP
JTM5179 PWM 3V-20V 最大22V 可调输出 +/-1.5% 扩流3A 90% 8uA 750KHz MSOP-10


产品型号 输入电 输出电压 纹波电压 最大输 静态电流 截止电流 工作频率 效率 封装 替代型号
压范围 出电流
JTM3200 2.7-Vout 5V 25mV 300mA 12uA 1uA 750KHz 92% SOT-26 HX4004/LTC3200/AAT3110/
RT9361/AAT1501/AIC1848/
AP3602/LP3120
JTM9300 2.5V-6.0V  - - 20mA*4 - 1uA - 　 SOT-26 RT9300


小屏白灯背光驱动IC

型号 工作模式 工作电 过压保 反馈 开关电 效率 静态 工作 调光 调光频
压范围 护电压 电压 流限制 电流 频率 形式 率范围
JTM2126 PWM 2.5V-10V 29V 0.1V 320mA 85% 0.1uA 1.3MHz PWM 　
JTM5121A PWM 2.2V-6.0V 17V 0.25V 400mA 82% 3mA 1.4MHz PWM 100Hz-1KHz

大中屏白灯背光驱动IC

型号 工作模式 工作电 过压保 反馈 开关电 效率 静态 工作 调光 调光频
压范围 护电压 电压 流限制 电流 频率 形式 率范围
JTM5665 PWM 2.2V-6.0V 17V 0.25V 700mA 82% 3mA 1.4MHz PWM 100Hz-1KHz
JTM5662 PWM 2.5V-6.0V 23V 0.25V 1.0A 88% 0.4mA 1.0MHz PWM 100Hz-10KHz
JTM5666 PWM 2.5V-6.0V 30V 0.104V 400mA 87% 0.2mA 1.2MHz PWM 小于1KHz
JTM5666B PWM 2.7V-6.0V 38V 0.2V 1A 91% 5uA 0.8MHz PWM 　
JTM9293B PWM 2.7V-6.0V 37V 0.3V 900mA 90% 0.28mA 0.9MHz PWM 100Hz-200KHz
JTM9293C PWM 2.5V-6.0V 36V 0.3V 2A 90% 0.4mA 1MHz PWM 100Hz-200KHz
JTM9284A/B/C PWM 2.5V-6.0V 28V 0.1V/ 1.5A 90% 0.1uA 1.2MHz PWM 20KHz-1MHz
0.25V/
0.3V
　
JTM5663 PWM 3V-25V 28V 0.2V 2A 90% 1uA 1.2MHz PWM 20KHz-1MHz
JTM5663B PWM 2.7V-6.5V 22V 0.2V 2.8A 95% 5uA 1MHz PWM 　

同步升压白灯背光驱动IC

型号 工作模式 工作电 过压保 反馈 开关电 效率 静态 工作 调光 调光频
压范围 护电压 电压 流限制 电流 频率 形式 率范围
JTM3019 PWM 2.7V-16V 36V 0.2V 340mA 81% 3.2uA 1.2MHz PWM 　

我司的JTM5665/SOT-26有以下优点：

1.最大700mA输出电流，带载能力强,输出电流大.
2.反馈电压0.25V.
3.带OVP功能,最高升压17V.
4.输入电压2.2-6.0V,启动电压低.
5.可实现PWM调光.
6.工作频率可达1.4Mhz,纹波小，噪声低，对外界干扰小.
7.可实现3串13并/5串9并和单路串5灯的白灯背光应用,可应用于10-12寸屏以内的白灯背光应用.
8.封装采用金线，全测产品，一致性好，品质稳定.

DC-DC降压IC

型号 输入耐压 输出电压 输出电流 反馈电压 工作频率 效率 静态 待机电流 封装 直接替换
工作电流
LM2596 45V 5.0V/可调输出 3A 1.23V 150K 90% 10mA 80uA TO-263-5L LM2596/AP1501
/3.3/12V (Max) TO-220-5L
LM2576 45V 5.0V/可调输出 3A 1.23V 50K 90% 10mA 80uA TO-263-5L LM2576
/3.3/12V (Max) TO-220-5L
JTM1507 45V 5.0V/可调输出 3A 1.23V 380K 73% 2mA 0.2uA TO-252-5L AP1507
MP1410 27V 可调输出 2A 1.22V 420K 95% 1mA 25uA SOP8 MP1410/ACT4060
MP9141/RT826
AP1534
JTM1509 45V 5.0V/可调输出 2A 1.23V 150K 82% 2mA 80uA SOP8 AP1509
3.3V/12V
JTM1513 20V 可调输出 2A 0.8V 150K 89% 2mA 1uA SOP-8 AP1513
JTM1530 20V 可调输出 3A 0.8V 380K 88% 3mA 1uA SOP-8 AP1510
JTM1583 28V 可调输出 3A 1.22V 380K 89% 3mA 1uA SOP-8 MP1583
JTM3111 42V 可调输出 3A 0.8V 50-500K 91% 3mA 150uA ESOP8 AX3111
JTM3112 40V 可调输出/ 2A 1.18V 110K 93% 10mA 2mA SOP8 　
带CC/CV模式
JTM3113B 40V 可调输出/ 2.5A 1.0V 250K 91% 10mA 2mA ESOP8 　
带CC/CV模式
JTM3101 45V 可调输出/ 2A 1.235V 150K 83% 2.0mA 　 ESOP8 　
带CC模式
JTM3102 45V 可调输出/ 3A 1.25V 150K 89% 2.0mA 　 ESOP8 　
带CC模式
JTM3109 40V 可调输出/ 3A 1.25V 180K 89% 2.1mA 　 SOP8 　
带CC/CV模式
JTM3108 40V 可调输出/  3.5A 1.25V 180K 87% 2.1mA 　 ESOP8 　
带CC/CV模式
JTM4523 40V 可调输出/ 3A 0.8V 225K 92% 2.84mA 75uA ESOP8 AC4523/F5335
带CC/CV模式
JTM3501 50V 5V固定输出 1.8A 　 150K 90% 4.7mA 　 SOP-8 　
JTM3511 50V 5V固定输出 2.1A 　 150K 90% 4.7mA 　 SOP-8 　
JTM3512 50V 5V固定输出 2.4A 　 150K 89% 4.7mA 　 SOP-8 　
JTM3513 50V 5V固定输出 3.2A 　 150K 87% 4.7mA 　 TO-252-5L 　
