一,产品概述(General Description)

JTMS9952/9953/9954是一款高精度非隔离降压型LED 恒流驱动芯片，可以通过外部
引脚来选择分三段和四段作开关分段调光。芯片工作在电感电流临界连续和断续模式，
适用于85Vac～265Vac全范围输入电压的非隔离降压型LED恒流电源。
当JTMS9952/9953/9954采用四段调光时，第一次开关上电输出电流时100%，第二
次开关输出电流则变为50%，第三次开关输出电流变为25%，第四次开关则变为 12.5% 。
如果芯片设置在三段调光则分别为100%，50%，12.5%。当开关关闭的时间超过 5S，再
次加电时芯片就会重启到第一次上电100%输出电流状态。
JTMS9952/9953/9954芯片内部集成500V功率开关，芯片的工作电流极低，无需辅助
绕组检测和供电，只需要很少的外围元件，即可实现优异的恒流特性，极大的节约了系统
成本和体积。
JTMS9952/9953/9954芯片内带有高精度的电流采样电路，实现高精度的LED恒流输出
和优异的线电压调整率，输出电流不随电感量和LED工作电压的变化而变化，实现优异的
负载调整率。
JTMS9952/9953/9954 具有多重保护功能，包括 LED 开路/短路保护，ISEN 电阻短路
保护，欠压保护，芯片温度过热调节等。
JTMS9952/9953/9954 采用 SOP-8/DIP-8 封装。
二.产品特点(Features)

四段、三段调光可通过外部管脚选择
内部集成500V 功率管
无需辅助绕组检测和供电
芯片超低工作电流
宽输入电压
LED开路保护
LED短路保护
ISEN电阻短路保护
芯片供电欠压保护
过热调节功能
三,应用范围 (Applications)

LED
四.技术规格书下载（产品PDF）

JTMS9952/JTMS9953/JTMS9954

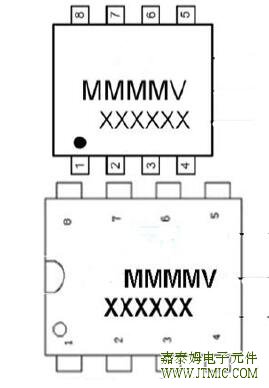

五,产品封装图 (Package)

引脚号	符号	功能
1	GND	电源地
2	ROVP	设置开路保护，外接电阻
3	SEL	分段选择，悬空三段，接地四段
4	VDD	工作电源
5/6	DRAIN	功率 MOSFET 的漏端
7/8	ISEN	电流采样端，接电阻到地

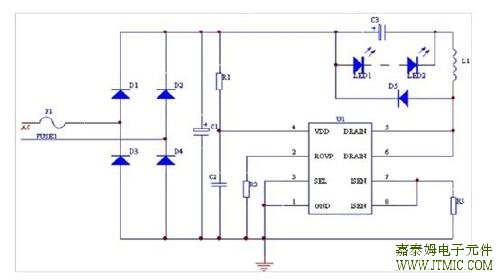

六.电路原理图

七,功能概述

项目	符号	参数范围	单位
VCC 引脚最大电源电流	ICC_MAX	10	mA
内部高压功率管漏极到源极峰值电压	VDRAIN	-0.3～500	V
电流采样端电压	VISEN	-0.3～6	V
开漏保护电压调节端	ROVP	-0.3～6	V
o 最大耗散功率(Ta=25 C)	Ptot	0.45 @SOP-8	W
o 最大耗散功率(Ta=25 C)	Ptot	0.90 @DIP-8	W
热阻结-环境
热阻结-环境	Rthj-a	145 @SOP-8	℃/W
80 @DIP-8	Rthj-a		℃/W
工作结温范围
TJ	-40～150	℃
存储温度范围	TSTG	-55～150	℃
ESD		2,000	V

八,相关芯片选择指南

非隔离产品
产品型号	隔离/非隔离	功率因素校正	内置功率管	封装形式	功率范围	封装
JTMS9521	N		MOSFET,500V/0.5A	TO-94	<5W	TO-94
JTMS9522	N		MOSFET,500V0.8A	TO-94	9W	TO-94
JTMS9552A	N		MOSFET,500V/0.8A	SOP-8	<9W	SOP-8
JTMS9553A	N		MOSFET,500V/1A	SOP-8,DIP-7	9-18W	SOP-8&DIP-7
JTMS9554A	N		MOSFET,500V/2A	SOP-8,DIP-7	Up to 36W	SOP-8&DIP-7
JTMS9555A	N		MOSFET,500V/3.0A	DIP-7	Up to 50W	DIP-7
JTMS9556A	N		MOSFET,500V/4.0A	DIP-7	Up to 75W	DIP-7
JTMS9732	N	√	MOSFET,600V/1.5A	SOP-8	1-12W	SOP-8
JTMS9701	N	√	-	SOT23-6	Up to 60W	SOT23-6
JTMS9752	N	√	MOSFET,600V/1.5A	SOP-8	1-12W	SOP-8
JTMS9753	N	√	MOSFET,600V/2.0A	SOP-8,DIP-7	10-20W	SOP&DIP-7
JTMS9702	N	√	-	SOT23-6	Up to 60W	SOT23-6
JTMS9952	N		MOSFET,500V/0.8A	SOP-8	<9W	SOP-8
JTMS9953B	N		MOSFET,500V/1A	SOP-8,DIP-7	9-18W	SOP-8&DIP-7
JTMS9954	N		MOSFET,500V/2A	SOP-8,DIP-7	Up to 36W	SOP-8&DIP-7
