JTM6771,5V2A六级能效Tier 1 DEMO DEMO Design report is a high per

一,目录
1.产品概述         2.产品特点
3.应用范围                       4.功能概述
5.电路原理图             6.产品PCB
7.产品BOM                       8.产品PDF文档
9.产品封装图                     10.变压器绕法

二,产品概述(General Description)
       PCB Layout 注意事项
1、PCB Layout时地线尽可能短，IC的地和变压器的地分开接地。
2、控制电路上所有的地先连起来然后一起连到输入电解电容的地。
3、FB上下偏电阻要靠近FB脚，可以降低噪音耦合。
4、VDD 脚的电容要尽量靠近VDD脚，得到好的去耦效果。
5、输入π型滤波的两个电解电容地线的负极之间建议加一个102 阻抗
1K 0805的贴片磁珠,这样可以得到好的EMI。
6、初级RCD 吸收电路中的二极管负极需要串联1个100R 的贴片电阻，可
以改善EMI。
7、VCC 电压典型设计范围为12-23V。

变压器注意事项
1、变压器设计时反射电压Vro按照100V 计算，占空比 ≤ 50% 设计。
2、输入电压90V时系统频率设计在50KHz 左右。

三.产品特点(Features)
1、外驱MOS管 ,SOT23-6封装,全电压输入最大输出功率18W。
2、PSR控制模式，无光耦，无431。
3、±5% 的恒流恒压精度。
4、专利的‘Super-QR/PSRTM ’技术。
5、系统效率满足 ‘六级能效’ 要求。
6、专利的 ‘智能短路保护’ 技术。
7、专利的 ‘多模式PSR’ 技术。
8、内置专利的线损电压补偿。
9、内置软启动，超低启动电流，管脚浮空保护。
10、输出过压保护，VDD欠压保护，VDD过压保护及钳位。

四,应用范围 (Applications)
平板电脑充电器手机充电器及其它

五,功能概述
1、输入90-264V 50/60Hz
2、输出 2A
3、Super-QR/PSRTM
4、待机小于100mW
5、PCB 尺寸45x31.5mm

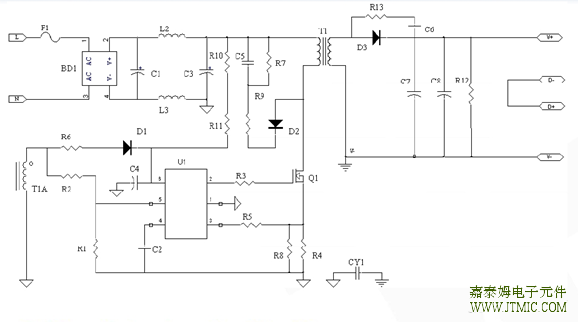

六,电路原理图

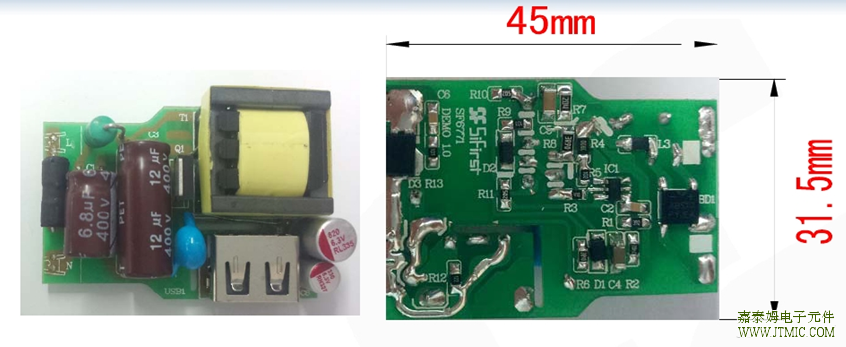

七, 产品PCB

八.产品BOM

序号	名称	规格	数量	位号	备注
	PCB 贴片
1	贴片电容	102/1KV 1206 10%	1	C5
2	贴片电容	475/25V 1206 10%	1	C4
3	贴片电容	102/50V 0805 10%	2	C2，C6
4	贴片电阻	200K 1206 5%	1	R7
5	贴片电阻	3.9R 1206 1%	1	R8
6	贴片电阻	3.3R 1206 1%	1	R4
7	贴片电阻	2M2 0805080 5%%	2	R10，R11
8	贴片电阻	24K 0805 1%	1	R2
9	贴片电阻	3.9K 0805 1%	1	R1
10	贴片电阻	1.2K 08055%	1	R12
11	贴片电阻	1K 0805 5%	1	R5
12	贴片电阻	100R 0805 5%	1	R13
13	贴片电阻	2.4R 0805 5%	1	R6
14	贴片电阻	47R 0805 5%	1	R3
15	贴片电阻	100R 0805 5%	1	R9
16	整流桥	ABS 600V1A	1	BD1
