SLM1302 包含了一个时钟/日历实时钟以及 32 字节的静态 RAM，它通过一个简单的串行界面和微控制器通讯

一,目录
1.产品概述         2.产品特点
3.应用范围                       4.功能概述
5.电路原理图             6.产品PCB
7.产品BOM                       8.产品PDF文档
9.产品封装图

二,产品概述(General Description)
   SLM1302 包含了一个时钟/日历实时钟以及 32 字节的静态 RAM，它通过一个简单的串行界面和微控制器通讯；时钟/日历实时钟提供了秒、分、时、天、月以及年的信息；每个月的最后一天根据该月是否有 31 天而自动调节，包括闰年的校正；时钟可以是 12 小时或者 24 小时制，并加以 AM 或者 PM 提示；
       SLM1302 与微控制器之间的界面是一个简单的同步串行通讯接口，只有 CLK、RST、和 I/O 三根线；SLM1302 采用低功耗设计。


三.产品特点(Features)
1、实时钟计秒、分、时、一个月中的日期、月、一周中的每天、到 2100 年的闰年；
2、 31X8 RAM；
3、串行 IO 以节省引脚数目；
4、 2~5.5V 全工作电压范围(2~5.5V 电压可选，可完全单电池供电)；
5、 2.5V 下消耗小于 300nA 电流；
6、时钟或者 RAM 数据可以单字节或者多字节传输；
7、 SOIC8、SOP8 或者 DIP8 封装；
8、简单的 3 线界面；
9、 TTL 兼容；
10、可选工业级温度范围：-40℃～85℃

四,应用范围 (Applications)
时钟/日历

五,功能概述
复位和时钟控制、数据输入/输出以及多字节模式：
RST 引脚是电路的复位引脚，低电平有效。所有数据传输都必须设置 RST 为高；一旦 RST 是’0’那么数据立即停止传输。在上电复位过程中，RST 必须是’0’, 直到 Vcc≥2V, 同时 SCLK 也必须是’0’。RST 有两个功能：第一：启动控制逻辑；第二：提供一种方法来决定是单字节还是多字节传输；

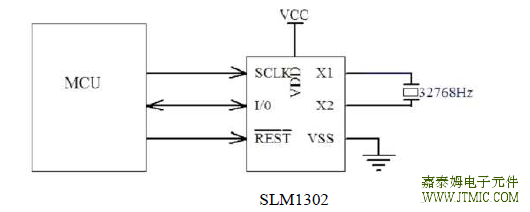

六,电路原理图

七, 产品PCB
(略)

八.产品BOM

(略)

九.产品PDF文档

JTM1302

十产品封装图 (Package)

(责任编辑：oumao18)
