JTM4059是可以通过外部电阻编程的恒流/恒压充电的充电管理电路

可编程电压电流线性电池管理芯片

产品概述

JTM4059是可以通过外部电阻编程的恒流/恒压充电的充电管理电路。该器件内部包括功率晶体管，应用时不需要外部的电流检测电阻和阻流二极管。只需要极少的外

围元器件，并且符合 USB 总线技术规范，非常适合于便携式应用的领域。

热调制电路可以在器件的功耗比较大或者环境温度比较高的时候将芯片温度控制在安全范围内。通过外部电阻可以编程输出电压，充电电流也通过一个外部电阻设置。当输入电压（交流适配器或者 USB 电源）掉电时，自动进入低功耗的睡眠模式，此时电池的电流消耗小于 0.1µA。内置防反灌保护电路,当电池电压高于输入电压时,自动关闭内置功率 MOSFET。其它功能包括输入电压过低锁存，自动再充电，内置 OVP 保护，电池温度监控以及充电状态/充电结束状态指示等功能内部采用带有专利的技术实现了电池防反接保护。当电池反接后，停止充电，指示灯全灭。
采用散热增强型的 eSOP-8。

产品特点

在封装允许范围内可编程使充电电流可达 1.2A 以上。
不需要外部 MOSFET，传感电阻和阻流二极管
小的尺寸实现对电池的完全线形充电管理
恒电流/恒电压运行和热度调节使得电池管理效力最高，没有热度过高的危险
充电电压通过 FB 可以调节
充电电流输出监控
充电状态指示标志和充满状态标志
3/10 充电电流终止
自动再充电
停止工作时提供 40mA 电流
0.2 倍编程电压涓流充电阈值电压
软启动限制浪涌电流电流
OVP 保护功能，输入高于 8.0V，停止充电
当拔掉 VIN 时，IC 不消耗电池能量
输出端具有防反灌保护功能
电池防反接保护

用途

移动电话
数码相机
MP4 播放器
蓝牙应用、
电子词典
便携式设备
各种充电器
移动电源

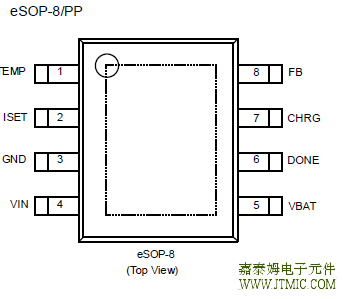

封装

产品PDF文件

JTM4059

JTM4059B

相关产品

多节锂电充电IC

型号	电池数量	工作模式	工作电压	最大	工作电流	恒流恒压	输出电压	开关频率	封装
型号	电池数量	工作模式	工作电压	充电电流	工作电流	精度	输出电压	开关频率	封装
JTM4063	三节	开关式，外置MOS	7.5V-28V	5A	1.75mA	1%	12.6V	300KHz	TSSOP-16
JTM4064	四节	开关式，外置MOS	7.5V-28V	5A	1.95mA	1%	16.8V	300KHz	TSSOP-16
JTM4065	1-6节可设置	开关式，外置MOS	7.5V-28V	5A	1.7mA	1%	可调	300KHz	TSSOP-16


型号	输入电压	最大充电电流	充电类型	单节截止电压	封装形式
JTM4058	2.6-7.5V	250mA	1到8节镍镉/镍氢电池充电IC	1.35V	SOP-8
JTM4059	2.3-6.5V	1.2A	1到3节镍镉/镍氢/镍锌电池充电IC	1.35V	ESOP8
JTM4059B	3.1-6.5V	1A	1到4节镍镉/镍氢电池充电IC	1.35V	ESOP8
JTM4068	7.5-28V	扩流5A	2-17节镍氢电池充电IC	1.35V	TSSOP16
JTM4067	7.5-28V	扩流5A	单节/多节铅酸电池充电IC	3.6V	TSSOP16
