JTM5667 系列是一款固定频率、恒定电流的 升压 DC/DC控制器,主要用于高清屏等设备上的背光 LED 驱动。

时间:2015-08-23 13:36来源:未知 作者:oumao18 点击: 次
目录 1. 产品概述 2. 产品特点 3. 应用范围 4. 产品封装图 5. 电路原理图 6. 产品PDF文档 7. 功能概述 8 . 相关产品 一 , 产品概述( General Description) JTM5667 系列是一款固定频率、恒定电流的 升
目录
1.产品概述                       2.产品特点
3.应用范围                       4.产品封装图
5.电路原理图                    6.产品PDF文档
7.功能概述                        8.相关产品

一,产品概述(General Description)
       JTM5667 系列是一款固定频率、恒定电流的 升压 DC/DC控制器,主要用于高清屏等设备上的背光 LED 驱动。输出电压最高可以达到 24V，输入电压为 3.6V 时能驱动 17 并 3 串一共 51 个 LED，电路内部集成过压和温度保护，LED 的亮度可以外加一个 PWM 信号来控制。电路内部集成了一个内阻 0.2 欧姆的大管子。

二.产品特点(Features)
输入电压:3.0V—6.0V
输出电压:最大可以达到 24V
振荡频率:1.2MHz±20%
效率:88%
工作控制模式:PWM 控制的电流模工作模式
待机功耗:最大 1.0μA
负载电容:10μF，陶瓷电容

三,应用范围 (Applications)
高清屏 LED 驱动

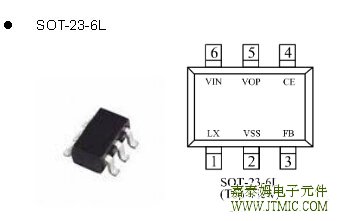

四,产品封装图 (Package)


引脚号 引脚名 功能描述
1 LX SWITCH
2 VSS 地
3 FB 电压反馈端
4 CE 芯片使能端
5 OVP 过压保护
6 VIN 电源输入

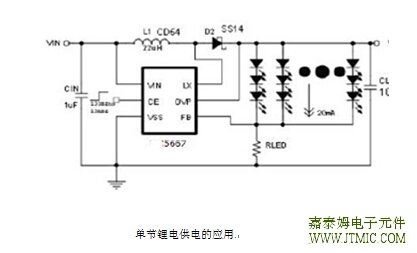

五,电路原理图



六.产品PDF文档
JTM5667 (责任编辑：oumao18)
