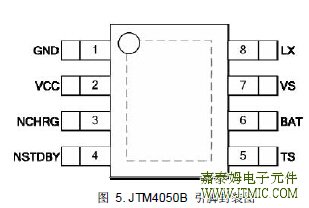

一,产品概述(General Description) JTM4050B 是一款面向5V交流适配器的2A锂离子电池充电器。它是采用1.5MHz固定频率的同步降压型转换器，因此具有高达90%以上的充电效率，自身发热量极小。 JTM4050B包括完整的充电终止电路、自动再充电和一个精确度达±1%的4.2V预设充电电压，内部集成了防反灌保护、输出短路保护、芯片及电池 温度保护等多种功能。 JTM4050B采用带散热片的SOP8或MSOP8封装，并且只需极少的外围元器件，因此能够被嵌入在各种手持式应用中，作为大容量电池的高效充电器。 二.产品特点(Features) 1.)1.5MHz固定开关频率 1.)高达90%以上的输出效率 1.)最大2.5A输出电流 2.)无需防反灌电流二极管 3.)无需外置功率 MOS 管或续流二极管 4.)精度达到±1%的4.2V充电电压 5.)充电状态双输出、无电池和故障状态显示 6.)C/10充电终止 7.)待机模式下的供电电流为140uA 8.)2.9V涓流充电 9.)软启动限制了浪涌电流 10.)电池温度监测功能 11.)输出短路保护功能 12.)采用8引脚SOP/MSOP封装 三,应用范围 (Applications) 1.)移动电话 2.)平板电脑 3.)MP3、MP4播放器 4.)数码相机 5.)电子词典 6.)GPS 7.)便携式设备、各种充电器 四,产品封装图 (Package)
|
