一,产品概述(General Description)
JTML4890是差分输入音频功率放大电路，适用于移动电话和其他
内置扬声器的便携式音频设备。它能够为8Ω负载提供1W功率的稳定输
出，5V电源供电的条件下其总谐波失真和噪声不超过1%。JTML4890采
用桥接负载结构在提供高品质音频功率放大的同时，大大减少了外部元
件数，无需外接输出耦合电容和自举电容。JTML4890内置待机电路，当SHUTDOWN管脚接低电平时，整个电路工作在待机模式，待机电流不
超过100nA。JTML4890内置了杂音消除电路，可以消除芯片启动和关断
过程中的咔嗒声或噼噗声。还可以通过外接电阻来调节增益。
二.产品特点(Features)
工作电压范围宽：2.2—5.0V
无需输出耦合电容、缓冲网络或自举电容
热保护功能
内部增益固定，外部增益可调
超小型封装
100nA的低功耗关断模式
BTL输出可以驱动容性负载
上电/断电时无咔嗒声或噼噗声
工作电压=2.6-6.0V
Po@VIN@THD@f@RL=1.0@5.0@1.0@1.0@8 (W@V@%@KHz@Ohms)
PSRR=-62dB@217Hz
输出通道数=1
封装形式:MSOP-8,SOP-8
三,应用范围 (Applications)
移动电话
PDA
便携电子设备
四.下载产品资料PDF文档

JTML4890

五,产品封装图 (Package)

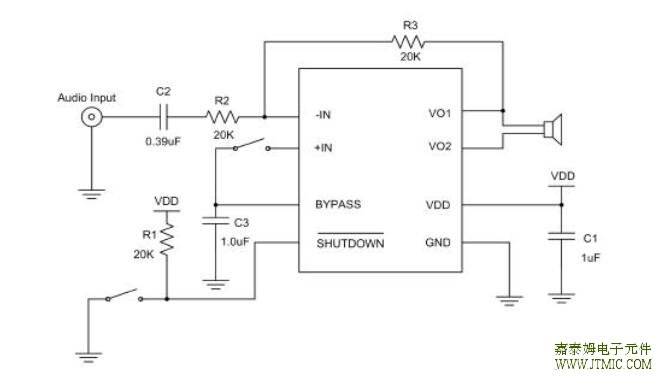

六.电路原理图
