JTML3526系列是为微处理器和电子系统提供低功耗电压检测芯片，具高精度低温漂的特点

一,产品概述(General Description)
JTML3526系列是为微处理器和电子系统提供低功耗电压检测
芯片，具高精度低温漂的特点。该系列产品检测电压以0.1V为单位
覆盖从1.5V至5V的电压范围，基本涵盖大部分电子产品的需求。低
静态电流是其重要的优点。产品系列中包含了CMOS输出和漏端开路
的N管输出。由于内置延时，减少了应用电路中的外围器件，可提供手
工复位的功能。
二.产品特点(Features)
输出电压精度高：精度可达±2.0%
低功耗：小于1.5μA
产品检测范围 1.5V ~ 5.0V 0.1V步进
工作电压范围： 0.7V-7.0V
检测电压温度特性： ±100ppm/℃(typ.)
内置延时：典型值50ms,100ms,200ms,400ms可选
输出配置： N-channel open drain或CMOS
工作电压=0.7-7.0V
延迟=Y
静态功耗=1.5uA
输出方式=N-channel open drain or CMOS
封装形式:SOT-143
三,应用范围 (Applications)
微处理器复位电路
存储器电池备份电路
上电复位电路
供电失效检测
系统电池寿命和充电电压监测
延迟电路
四.下载产品资料PDF文档

JTML3526

五,产品封装图 (Package)

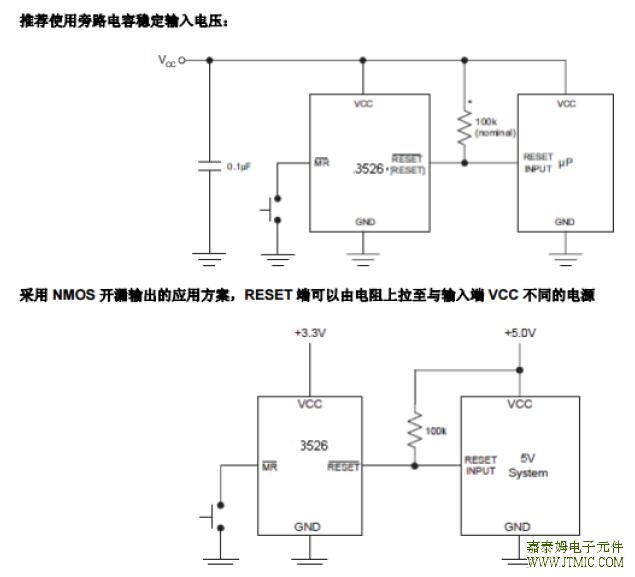

六.电路原理图
