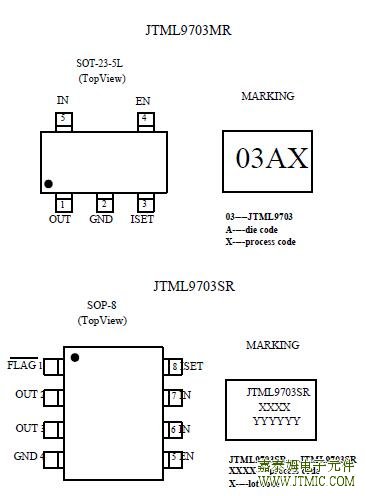

一,产品概述(General Description) JTML9703是一个低电压，高性能的单路功率开关，导通内阻只有 70mΩ。内置电荷泵升压来驱动NMOS功率管，内部提供一个故障指示端口。 为了适应不同的应用，设计了一个电流限制端口，通过外接电阻对电流限制 点进行设置。保护电路包括防止上电过程中的涌入电流的软启电路，内置热 关断保护电路，输出防反灌保护电路以及欠压保护电路等。可编程输出电流 最高可达3.5A，静态功耗40uA，特别适合电池供电的便携式设备使用。 二.产品特点(Features) 输入电压：2.0V～5.5V 导通电阻：70mΩ（typ） 最大输出电流：3.5A 静态电流：40uA 软启电路 过热保护和短路保护 微型封装 通道=1 工作电压=2.0-5.5V 导通内阻=70mΩ 最大电流=3500mA 封装形式:SOT-23-5,SOP-8 三,应用范围 (Applications) USB 3G数据卡 USB适配器 网卡配件 液晶显示器 ASDL USB电源模块 机顶盒 ACPI电源分布 PCI总线电源开关 数字滤波器 电脑主板 四.下载产品资料PDF文档

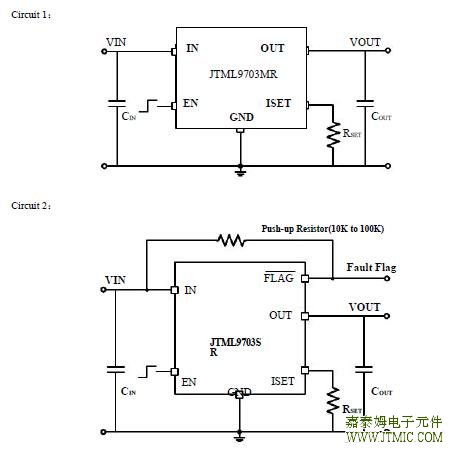

 六.电路原理图  (责任编辑：oumao18) |
