5A 多类型电池充电管理集成电路 JTMC3705 独立对单节或多节锂电池或磷酸铁锂电池充电进行自动管理

时间:2015-11-16 12:20来源:未知 作者:oumao18 点击: 次
5A 多类型电池充电管理集成电路 JTMC3705 产品简介 技术规格书下载 免费 概述：JTMC3705是PWM降压模式锂电池或磷酸铁锂电池充电管理集成电路,独立对单节或多节锂电池或磷酸铁锂电池充电进行自
5A 多类型电池充电管理集成电路JTMC3705
产品简介
概述：
JTMC3705是PWM降压模式锂电池或磷酸铁锂电池充电管理集成电路,独立对单节或多节锂电池或磷酸铁锂电池充电进行自动管
理，具有封装外形小，外围元器件少和使用简单等优点。
JTMC3705具有恒流和恒压充电模式，非常适合锂电池或磷酸铁锂电池JTMC3705具有恒流和恒压充电模式，非常适合锂电池或磷
酸铁锂电池或磷酸铁锂电池的充电。在恒压充电模式，恒压充电电压由外部电阻分压网络设置；在恒流充电模式，充电电
流通过一个外部电阻设置。
对于深度放电的电池，当电池电压低于所设置的恒压充电电压的66.7%时，JTMC3705用所设置的恒流充电电流的15%对电池进
行涓流充电。在恒压充电阶段，充电电流逐渐减小，当充电电流降低到外部电阻所设置的值时，充电结束。在充电结束状
态,如果电池电压下降到所设置的恒压充电电压的91.1%时，自动开始新的充电周期。当输入电源掉电或者输入电压低于电
池电压时，JTMC3705自动进入低功耗的睡眠模式。
其它功能包括输入低电压锁存，电池温度监测，电池端过压保护和充电状态指示等。
JTMC3705采用16管脚TSSOP封装。

应用：
磷酸铁锂电池充电 笔记本电脑
备用电池应用 便携式工业和医疗仪器
电动工具 独立电池充电器

特点：
宽输入电压范围：7.5V 到28V
对单节或多节锂电池或磷酸铁锂电池进行完整的充电管理
恒压充电电压由外部电阻分压网络设置
充电电流达5A
PWM开关频率：300KHz
恒流充电电流由外部电阻设置
对深度放电的电池进行涓流充电
充电结束电流可由外部电阻设置
电池温度监测功能
自动再充电功能
充电状态和充电结束状态指示
软启动功能
电池端过压保护
工作环境温度：－40℃到＋85℃
采用16管脚TSSOP 封装
产品无铅，无卤素元素，满足RoHS

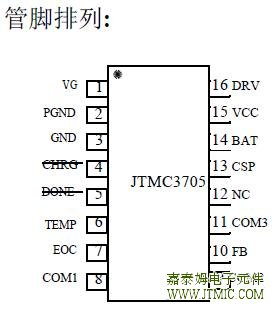

产品封装图：

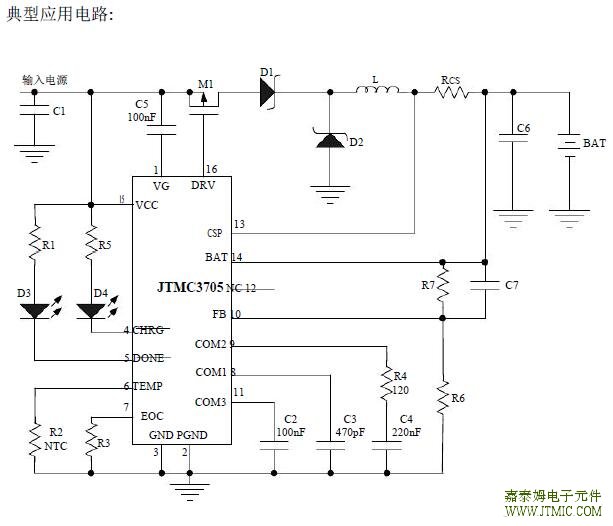

电路原图：
