JTMC705/706/707/708/813低功耗微处理器复位电路 |
|
|
|
|
|
|
|
|
概述： |
 |
|
JTMC705/706/707/708/813系列微处理器复位电路主要用于微处理的电源和电池电压的监测。JTMC705/706/707/708/813系列电 |
|
路集成有微处理器复位电路、看门狗电路、手动复位电路和一个阈值为1.22伏的电源掉电电压比较器。本系列电路降低了 |
|
系统的复杂性和外围元器件的数目，提高了系统的可靠性。 |
|
JTMC705/706/707/708/813系列微处理器复位电路提供几种功能选择。每个器件都能在电源电压低于复位阈值时产生一个复 |
|
位信号。此外JTMC705/706/813 还有一个定时为1.6秒的独立看门狗电路；JTMC707/708同时提供低有效和高有效的复位信号， |
|
但是没有看门狗电路。JTMC813除了提供高电平有效的复位信号外，其它功能与JTMC705/706完全一样。 |
|
JTMC705/706/707/708/813系列微处理器复位电路非常适合应用于汽车电子，计算机，控制器和智能仪表等领域。本系列所 |
|
有器件都提供8脚双列直插封装（DIP8）和8脚小外形封装（SOP8）。 |
|
|
|
应用： |
|
|
 |
计算机 |
|
控制器 |
|
|
智能仪器 |
|
汽车系统 |
|
|
|
|
|
|
复位信号在电源电压低至1.15伏时仍能维持可靠输出 |
|
|
精确的电压监测功能，复位阈值从2.6伏到5.0伏，每0.1伏一档 |
|
|
低工作电流：5V时典型值52微安 |
|
|
复位脉冲宽度典型值200毫秒 |
|
|
独立的看门狗电路，定时时间典型值为1.6秒 |
|
|
提供电源掉电或者电池电压过低比较器 |
|
|
与业界标准的705/706/707/708/813管脚排列、功能兼容 |
|
|
8脚双列直插封装（DIP8）和8脚小外形封装（SOP8） |
|
产品封装图： |
 |
|

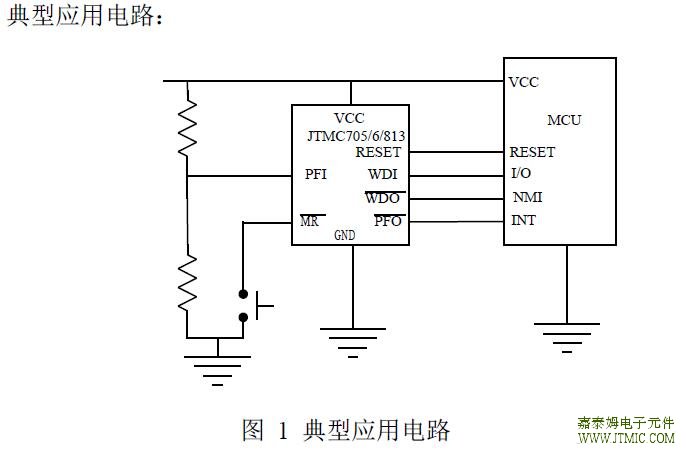

产品原理图： |
 |
|
复位芯片选型指南： |
|
型号 |
复位阈值 |
复位电平 |
延时 |
工作电流 |
封装 |
|
JTMC803R |
2.63V |
低电平 |
至少延时 140ms |
3.2uA |
SOT23-3 |
|
JTMC803S |
2.93V |
低电平 |
至少延时 140ms |
3.2uA |
SOT23-3 |
|
JTMC809R |
2.63V |
低电平 |
至少延时 140ms |
3.2uA |
SOT23-3 |
|
JTMC809S |
2.93V |
低电平 |
至少延时 140ms |
3.2uA |
SOT23-3 |
|
JTMC809T |
3.08V |
低电平 |
至少延时 140ms |
3.2uA |
SOT23-3 |
|
JTMC809J |
4.00V |
低电平 |
至少延时 140ms |
3.2uA |
SOT23-3 |
|
JTMC809M |
4.38V |
低电平 |
至少延时 140ms |
3.2uA |
SOT23-3 |
|
JTMC809L |
4.63V |
低电平 |
至少延时 140ms |
3.2uA |
SOT23-3 |
|
JTMC810S |
2.93V |
高电平 |
至少延时 140ms |
3.2uA |
SOT23-3 |
|
JTMC810M |
4.38V |
高电平 |
至少延时 140ms |
3.2uA |
SOT23-3 |
|
JTMC810L |
4.63V |
高电平 |
至少延时 140ms |
3.2uA |
SOT23-3 |
|
型号 |
复位阈值 |
复位电平 |
延时 |
工作电流 |
其它功能 |
封装 |
|
JTMC705 |
4.65V |
低电平 |
200ms(Typ.) |
50uA |
|
◆ |
内置看门狗电路 |
|
◆ |
手动复位功能 |
|
◆ |
低电压比较器 |
|
SOP8 |
|
JTMC706 |
4.4V |
低电平 |
200ms(Typ.) |
50uA |
|
◆ |
内置看门狗电路 |
|
◆ |
手动复位功能 |
|
◆ |
低电压比较器 |
|
SOP8 |
|
JTMC707 |
4.65V |
高电平和低电平 |
200ms(Typ.) |
30uA |
|
SOP8 |
|
JTMC708 |
4.4V |
高电平和低电平 |
200ms(Typ.) |
30uA |
|
SOP8 |
|
JTMC813L |
4.65V |
高电平 |
200ms(Typ.) |
50uA |
|
◆ |
内置看门狗电路 |
|
◆ |
手动复位功能 |
|
◆ |
低电压比较器 |
|
SOP8 |
|
JTMC706P |
2.63V |
高电平 |
200ms(Typ.) |
50uA |
|
◆ |
内置看门狗电路 |
|
◆ |
手动复位功能 |
|
◆ |
低电压比较器 |
|
SOP8 |
|
JTMC706R |
2.63V |
低电平 |
200ms(Typ.) |
50uA |
|
◆ |
内置看门狗电路 |
|
◆ |
手动复位功能 |
|
◆ |
低电压比较器 |
|
SOP8 |
|
JTMC706S |
2.93V |
低电平 |
200ms(Typ.) |
50uA |
|
◆ |
内置看门狗电路 |
|
◆ |
手动复位功能 |
|
◆ |
低电压比较器 |
|
SOP8 |
|
JTMC706T |
3.08V |
低电平 |
200ms(Typ.) |
50uA |
|
◆ |
内置看门狗电路 |
|
◆ |
手动复位功能 |
|
◆ |
低电压比较器 |
|
SOP8 |
|
JTMC708S |
2.93V |
高电平和低电平 |
200ms(Typ.) |
30uA |
|
SOP8 |
|
JTMC708T |
3.08V |
高电平和低电平 |
200ms(Typ.) |
30uA |
|
SOP8 |
|
