一,产品概述(General Description)

JTMT4303 是一款专为移动电源设计的单芯片解决方案,内部集成了充电管理模块、放电管理
模块、电量检测及 LED 指示模块以及保护模块.
JTMT4303 内置充电和放电功率 MOS，充电电流固定为 0.8A，输出为 5V/1A.
JTMT4303 内部集成了恒温充电工作模式、过温保护、过充与过放保护、输出过压保护、输出
重载保护、输出短路保护等几乎所有安全保护功能以保证芯片和锂离子电池的安全,同时 JTMT4303
应用电路简单,只需很少元件便可实现充电管理与放电管理。
二.产品特点(Features)

独立的充电与放电状态指示
支持双灯与单灯模式
放电效率：88%（输入 3.7V，输出 5V/1A）
充电电流: 0.8A
输出：5V/1A
支持 IPHONE、IPAD、三星等设备充电
BAT 放电终止电压:2.85V
可选 4.2V/4.35V 充电电压
最大 20uA 待机电流
集成充电管理与放电管理
智能温度控制
集成输出过压保护、短路保护、重载保护
集成过充与过放保护
支持涓流模式以及零电压充电
封装形式：ESOP8L
三,应用范围 (Applications)

移动电源
四.技术规格书下载（产品PDF）

JTMT4303

五,产品封装图 (Package)

管脚号	管脚名称	描述
1	SW	开关端
2	GND	模拟地
3	OUTN	输出电压负极
4	VDD	充电输入电压正极
5	BAT	锂离子电池正极
6	LED2	放电状态指示端，外接指示 LED，放电过程 LED2 常亮
7	LED1	充电状态指示端，外接指示 LED，充电时 LED1 以 1Hz 频率闪烁，电池充饱后 LED1 常亮
8	OUTP	升压输出正极端以及输出电压采样端
Exposed PAD	PGND	功率地,此散热片须与 PCB 有良好焊接

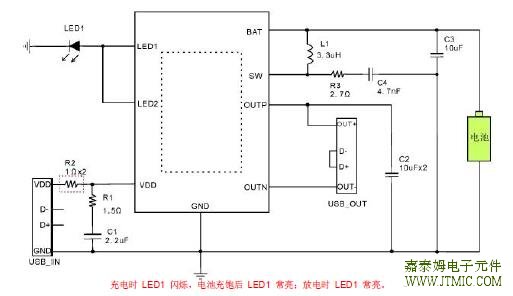

六.电路原理图

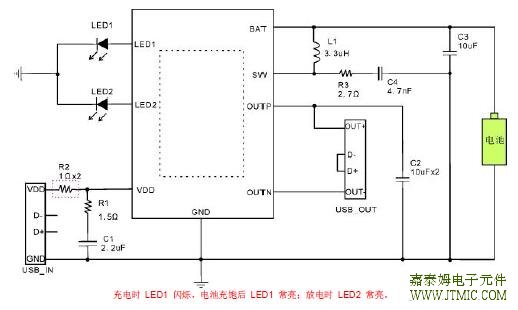

双灯应用电路

七,功能概述

参数	额定值	单位
所有引脚电压	-0.3~+6.5	V
储存环境温度	-50~+150	℃
工作结温范围	-40~150	℃
HBM	2000	V
MM	200	V

八,相关芯片选择指南

产品名称	MOS内置	充电电流	放电电流	放电效率	放电效率	手电筒	电池电压	封装形式	电量指示
JTMT4201	MOS√	保护√	1A	放电电流1.5A	放电效率85%	√	电池电压4.2/4.35V	封装形式ESOP16	电量指示可选3/4/5LED
JTMT4202	×	√	1A	2A	87%	√	4.2/4.35V	SOP16	可选3/4/5LED
JTMT4311	√	√	1A	1.5A	90%	√	4.2/4.35V	SOP16	4LED
JTMT4321	√	√	1A	1A	90%	√	4.2/4.35V	SOP16	4LED
JTMT4303	√	√	0.5A	1A	90%	×	4.2/4.35V	ESOP8	可选1/2LED
JTMT4313	√	√	0.6A	0.7A	90%	×	4.2/4.35V	SOP8	可选1/2LED
JTMT4223	√	√	1A	0.8A	85%	√	4.2/4.35V	ESOP8	可选1/2LED
