一,产品概述(General Description)

JTMT8123 是一款带开关调光功能的高功率因数线性恒流 LED 驱动芯片,应用于市电输入的 LED 照明领域。
第一次上电时，输出电流为正常设定电流的 100%，第二次上电时，输出电流为正常设定电流的 50%，第三
次上电时，输出电流为正常设定电流的 20%，第四次上电时又会重新开始新的循环，即输出电流又为正常设
定电流的 100%，依次循环。内芯片集成高压启动电路以及高压功率 MOS 管,最高耐压达 700V,可以直接接整
流之后的 110V 或 220V 交流市电,应用电路非常简单,无需电解电容和电感，系统工作时没有EMI 的问题，且具
有高功率因数和低谐波失真的特点。芯片使用专有的线性恒流控制技术，使得芯片之间的电流精度控制在 5%以内。
芯片具有 LED 开路保护、LED 短路保护以及温度补偿功能，使得应用时系统具有最大程度的安全性。
二.产品特点(Features)

具有开关调光功能
集成 700V 高压启动电路以及高压功率 MOS
无需电解电容以及电感
没有 EMI 问题
功率因数：＞0.95
效率：＞0.85
具有 LED 开路以及 LED 短路保护
120℃高温时输出电流减小
最高输出平均电流 40mA
单颗最大输出功率 10W
封装形式：ESOP8
三,应用范围 (Applications)

LED 日光灯管
LED 球泡灯
LED 吸顶灯
LED 面板灯
四.技术规格书下载（产品PDF）

JTMT8123

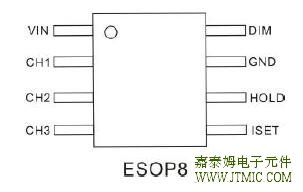

五,产品封装图 (Package)

管脚号	管脚名称	描述
1	VIN	电源输入端
2	CH1	输出通道 1
3	CH2	输出通道 2
4	CH3	输出通道 3
5	ISET	输出电流设置端，外接电阻到 GND
6	HOLD	断电后维持时间设定端，外接电容到 GND
7	GND	芯片地
8	DIM	调光信号检测脚，接受 VIN 断电信号
Exposed PAD	-	散热底座，为降低芯片温度，散热片须与 PCB 有良好焊接

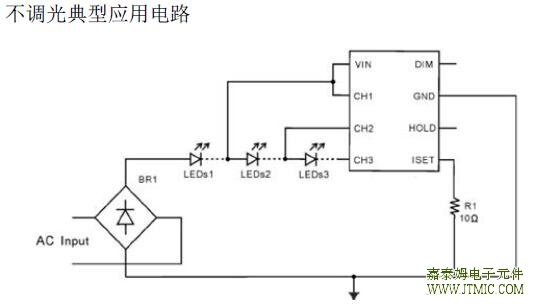

六.电路原理图

七,功能概述

参数	额定值	单位
VIN、CH1、CH2、CH3 电压	-0.3~+700	V
ISET、HOLD、DIM 电压	-0.3~+6	V
最大输出电流	50	mA
最大输出功率	10	W
储存环境温度	-50~+150	℃
工作环境温度	-40~+85	℃
工作结温范围	-40~150	℃
HBM	2000	V
MM	200	V

八,相关芯片选择指南

超高压线性
产品名称	功率管	调光方式	封装	典型应用	最大功率	应用领域
JTMT8123	功率管700V	调光方式三段开关	封装ESOP8	典型应用255V/45mA	最大功率10W	应用领域LED日光灯
JTMT8121	700V	三段开关	ESOP8	255V/45mA	12W	LED吸顶灯
JTMT8113	700V	不支持	SOT89-5/TO252-5	255V/45mA	15W	LED筒灯
JTMT8111	700V	不支持	SOT89-3/TO252-3	280V/36mA	18W	LED球泡灯

隔离不带PFC
产品名称	功率管	调光方式	封装	典型应用	最大功率	应用领域
JTMT8230	功率管外置	调光方式三段开关	封装SOP8	典型应用5~36W	最大功率40W	应用领域LED日光灯
JTMT8221	650V/4Ω	不支持	SOP8	36V/300mA	12W	LED日光灯
JTMT8220	外置	不支持	SOT23-6	5~36W	40W	LED吸顶灯
JTMT8217	650V/10Ω	三段开关	SOP8	23V/300mA	7W	LED筒灯
JTMT8207	650V/10Ω	不支持	SOP8	23V/300mA	7W	LED球泡灯
JTMT8205	650V/17Ω	不支持	SOP8	16V/300mA	5W	LED蜡烛灯
JTMT8203	650V/23Ω	不支持	SOP8	10V/300mA	3W	GU10射灯

隔离带PFC
产品名称	功率管	调光方式	封装	典型应用	最大功率	应用领域
JTMT8321	功率管外置	调光方式三段开关	封装SOP8	典型应用5~36W	最大功率40W	应用领域LED日光灯
JTMT8311	外置	PWM	SOP8	5~36W	40W	LED吸顶灯
JTMT8302	650V/4Ω	不支持	SOP8	36V/300mA	12W	LED筒灯
JTMT8301	外置	不支持	SOT23-6	5~36W	40W	LED球泡灯

非隔离不带PFC
产品名称	功率管	调光方式	封装	典型应用	最大功率	应用领域
JTMT8553C	功率管500V/5Ω	调光方式三段开关	封装SOP8	典型应用80V/220mA	最大功率20W	LED日光灯
JTMT8533D	500V/5Ω	不支持	DIP8	80V/280mA	24W	LED天花灯
JTMT8533C	500V/5Ω	不支持	SOP8	80V/220mA	20W	LED吸顶灯
JTMT8533B	500V/10Ω	不支持	SOP8	130V/120mA	16W	LED筒灯
JTMT8533A	500V/14Ω	不支持	SOP8	90V/60mA	12W	LED日光灯

非隔离带PFC
产品名称	功率管	调光方式	封装	典型应用	最大功率	应用领域
JTMT8621	功率管外置	调光方式三段开关	封装SOP8	典型应用5~36W	最大功率40W	应LED日光灯
JTMT8611	外置	PWM	SOP8	5~36W	40W	LED吸顶灯
JTMT8602	500V/3Ω	不支持	SOP8	36V/300mA	16W	LED筒灯
JTMT8601	外置	不支持	SOT23-6	5~36W	40W	LED球泡灯


低压照明
产品名称	功率管	调光方式	封装	典型应用	最大功率	应用领域
JTMT8003	功率管外置	调光方式PWM	封装SOT23-6	典型应用－	最大功率－	应用领车灯
JTMT8005	40V/0.4Ω	PWM/Linear	SOT89-5/ESOP8	1~21W	21W	交通警示灯
JTMT8015	40V/0.4Ω	PWM/Linear	SOT89-5/ESOP8	1~21W	21W	MR16射灯
