一,产品概述(General Description)

JTMT4221X 是一款专为移动电源设计的单芯片解决方案,内部集成了充电管理模块、放电管
理模块、保护模块、电量检测及 LED 指示模块.
JTMT4221X 内置充电和放电功率 MOS，充电电流可以设定，最大充电电流为 1A，最大放电
电流为 1.2A.
JTMT4221X 内部集成了恒温充电工作模式、过温保护、过充与过放保护、输出过压保护、输
出重载保护、输出短路保护等几乎所有安全保护功能以保证芯片和锂离子电池的安全,同时 JTMT4221X
应用电路简单,只需很少元件便可实现充电管理与放电管理。
JTMT4221X 中的 X 可以为 A、B 或 C；JTMT4221A 为 3 档电量指示，JTMT4221B 为 4 档电
量指示，JTMT4221C 为 5 档电量指示。
二.产品特点(Features)

· 内置充电、放电功率 MOS，无需外加
· 输入电压: 4.3V~6V
· 充电电流: 最大 1 A
· 输出电流：最大 1.2A
· 输出电压: 5V
· BAT 放电终止电压:2.9V
· 可选 3/4/5 档电池电量指示
· 可选 4.2V/4.35V 充电截止电压
· 最大 8uA 待机电流
· 集成充电管理与放电管理
· 智能温度控制与过温保护
· 集成输出过压保护、短路保护、重载保护
· 集成过充与过放保护

· 支持涓流模式以及零电压充电
· 支持手电筒功能,最大输出 100mA
· 封装形式：SOP16L
三,应用范围 (Applications)

· 移动电源
四.技术规格书下载（产品PDF）

JTMT8221

五,产品封装图 (Package)

管脚号	管脚名称	描述
1	BAT	锂离子电池正极
2	SW	升压电路功率 NMOS 漏端
3	PGND1	功率地
4	PGND2	功率地
5	OUTN	升压输出负极端
6	AGND	信号地
7	LED1	PMOS 漏极输出电量指示端，外接电量指示 LED 灯到地
8	LED2/NC	PMOS 漏极输出电量指示端，外接电量指示 LED 灯到地；对于 TP4221A,此引脚悬空
9	LED3	PMOS 漏极输出电量指示端，外接电量指示 LED 灯到地
10	LED4/NC	PMOS 漏极输出电量指示端，外接电量指示 LED 灯到地；对于 TP4221A/TP4221B，此引脚悬空
11	LED5	PMOS 漏极输出电量指示端，外接电量指示 LED 灯到地
12	SWT	手电筒和电量指示使能端，接按键到地，短按按键显示电量，长按按键 1.2S 手电筒打开或关闭
13	ISET	充电电流设定端，外接一电阻到地用于设定充电电流
14	LIT	NMOS 开漏手电筒照明输出端,可以驱动 100mA 的 LED 灯用于手电筒照明
15	OUTP	升压输出正极端以及输出电压采样端
16	VDD	电源输入端

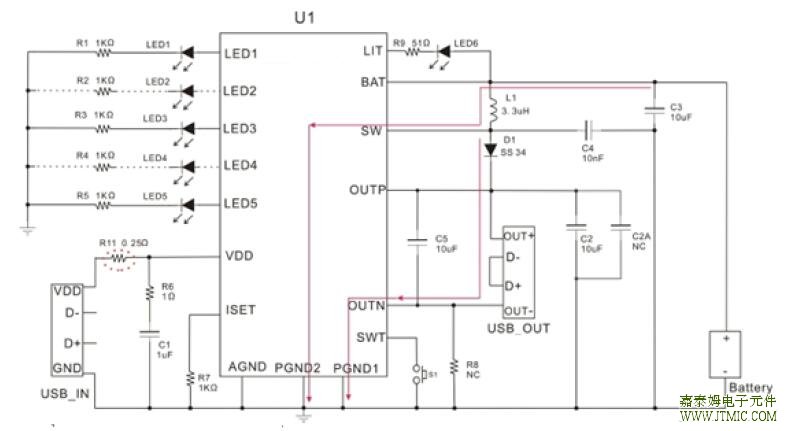

六.电路原理图

七,功能概述

参数	额定值	单位
PGND1、PGND2 to AGND 电压	-0.3~+0.3	V
其它引脚电压	-0.3~+7	V
充电电流	1.2	A
放电电流	1.3	A
储存环境温度	-50~+150	℃
工作结温范围	-40~150	℃
HBM	2000	V
MM	200	V

八,相关芯片选择指南

超高压线性
产品名称	功率管	调光方式	封装	典型应用	最大功率	应用领域
JTMT8123	功率管700V	调光方式三段开关	封装ESOP8	典型应用255V/45mA	最大功率10W	应用领域LED日光灯
JTMT8121	700V	三段开关	ESOP8	255V/45mA	12W	LED吸顶灯
JTMT8113	700V	不支持	SOT89-5/TO252-5	255V/45mA	15W	LED筒灯
JTMT8111	700V	不支持	SOT89-3/TO252-3	280V/36mA	18W	LED球泡灯

隔离不带PFC
产品名称	功率管	调光方式	封装	典型应用	最大功率	应用领域
JTMT8230	功率管外置	调光方式三段开关	封装SOP8	典型应用5~36W	最大功率40W	应用领域LED日光灯
JTMT8221	650V/4Ω	不支持	SOP8	36V/300mA	12W	LED日光灯
JTMT8220	外置	不支持	SOT23-6	5~36W	40W	LED吸顶灯
JTMT8217	650V/10Ω	三段开关	SOP8	23V/300mA	7W	LED筒灯
JTMT8207	650V/10Ω	不支持	SOP8	23V/300mA	7W	LED球泡灯
JTMT8205	650V/17Ω	不支持	SOP8	16V/300mA	5W	LED蜡烛灯
JTMT8203	650V/23Ω	不支持	SOP8	10V/300mA	3W	GU10射灯

隔离带PFC
产品名称	功率管	调光方式	封装	典型应用	最大功率	应用领域
JTMT8321	功率管外置	调光方式三段开关	封装SOP8	典型应用5~36W	最大功率40W	应用领域LED日光灯
JTMT8311	外置	PWM	SOP8	5~36W	40W	LED吸顶灯
JTMT8302	650V/4Ω	不支持	SOP8	36V/300mA	12W	LED筒灯
JTMT8301	外置	不支持	SOT23-6	5~36W	40W	LED球泡灯

非隔离不带PFC
产品名称	功率管	调光方式	封装	典型应用	最大功率	应用领域
JTMT8553C	功率管500V/5Ω	调光方式三段开关	封装SOP8	典型应用80V/220mA	最大功率20W	LED日光灯
JTMT8533D	500V/5Ω	不支持	DIP8	80V/280mA	24W	LED天花灯
JTMT8533C	500V/5Ω	不支持	SOP8	80V/220mA	20W	LED吸顶灯
JTMT8533B	500V/10Ω	不支持	SOP8	130V/120mA	16W	LED筒灯
JTMT8533A	500V/14Ω	不支持	SOP8	90V/60mA	12W	LED日光灯

非隔离带PFC
产品名称	功率管	调光方式	封装	典型应用	最大功率	应用领域
JTMT8621	功率管外置	调光方式三段开关	封装SOP8	典型应用5~36W	最大功率40W	应LED日光灯
JTMT8611	外置	PWM	SOP8	5~36W	40W	LED吸顶灯
JTMT8602	500V/3Ω	不支持	SOP8	36V/300mA	16W	LED筒灯
JTMT8601	外置	不支持	SOT23-6	5~36W	40W	LED球泡灯


低压照明
产品名称	功率管	调光方式	封装	典型应用	最大功率	应用领域
JTMT8003	功率管外置	调光方式PWM	封装SOT23-6	典型应用－	最大功率－	应用领车灯
JTMT8005	40V/0.4Ω	PWM/Linear	SOT89-5/ESOP8	1~21W	21W	交通警示灯
JTMT8015	40V/0.4Ω	PWM/Linear	SOT89-5/ESOP8	1~21W	21W	MR16射灯
