一,产品概述(General Description)

JTMT8207是一款高精度的双绕组原边反馈的反激型LED 恒流驱动芯片。芯片工作在电感
电流断续模式，特别适合于85VAC~265VAC全电压输入范围的小功率隔离式LED照明系统应用。
JTMT8207采用源极驱动方式和专有的变压器双绕组控制技术，无需利用变压器的辅助绕
组来反馈LED的输出电流就可以实现LED恒流输出。同时JTMT8207的工作电流很低，无需
变压器辅助绕组来给芯片进行供电。
JTMT8207 工作在原边反馈模式下，通过原边反馈的信息即可以实现高精度的 LED 恒流
输出，并不需要光耦、次级反馈电路和任何补偿电路。此外，JTMT8207 内部集成了 650V
功率管，这样只需要很少的外围元件，即可实现高精度的 LED恒流输出，显著地简化了 LED
照明系统的设计。
JTMT8207工作电压范围宽，适用于85VAC~265VAC全电压范围的交流输入。同时JTMT8207
集成了多种保护功能，以保证系统的稳定和可靠。包括VCC供电欠压保护，LED开路保护，LED
短路保护和芯片过温保护等。
二.产品特点(Features)

内部集成 650V 功率管
原边反馈模式，不需要次级反馈电路
变压器双绕组控制技术
工作电流低，不需辅助绕组供电
宽输入电压范围
±5% LED 输出电流精度
VCC 电源钳位功能
LED 开路保护
LED 短路保护
芯片供电欠压保护
芯片过温保护
自动重启动功能
系统体积小，BOM 成本低
采用 SOP8L 封装
三,应用范围 (Applications)

GU10 LED 射灯
E17/E27 LED 蜡烛灯
LED 球泡灯
其它 LED 照明
四.技术规格书下载（产品PDF）

JTMT8207

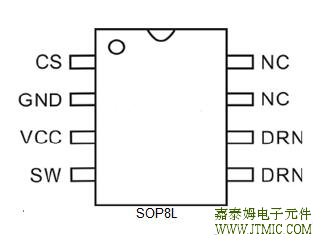

五,产品封装图 (Package)

管脚编号	管脚名称	描述
1	CS	变压器初级绕组峰值电流检测端，连接电阻到地
2	GND	芯片地
3	VCC	芯片电源引脚
4	SW	内部高压功率管源极
5, 6	DRN	内部高压功率管漏极
7, 8	NC	无连接

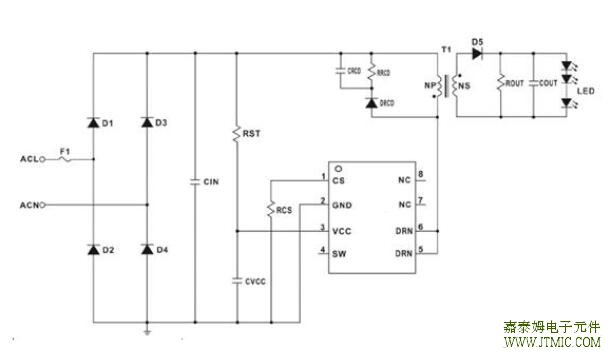

六.电路原理图

七,功能概述

参数	额定值	单位
VCC, SW 到 GND 电压	-0.3~+20	V
DRN 到 GND 电压	-0.3~+650	V
CS 到 GND 电压	-0.3~+6	V
VCC 引脚电源电流	5	mA
功率损耗	0.6	W
储存环境温度	-50~+150	℃
工作结温范围	-40~+150	℃
ESD 水平(HBM)	2000	V
ESD 水平(MM)	200	V

八,相关芯片选择指南

超高压线性
产品名称	功率管	调光方式	封装	典型应用	最大功率	应用领域
JTMT8123	功率管700V	调光方式三段开关	封装ESOP8	典型应用255V/45mA	最大功率10W	应用领域LED日光灯
JTMT8121	700V	三段开关	ESOP8	255V/45mA	12W	LED吸顶灯
JTMT8113	700V	不支持	SOT89-5/TO252-5	255V/45mA	15W	LED筒灯
JTMT8111	700V	不支持	SOT89-3/TO252-3	280V/36mA	18W	LED球泡灯

隔离不带PFC
产品名称	功率管	调光方式	封装	典型应用	最大功率	应用领域
JTMT8230	功率管外置	调光方式三段开关	封装SOP8	典型应用5~36W	最大功率40W	应用领域LED日光灯
JTMT8221	650V/4Ω	不支持	SOP8	36V/300mA	12W	LED日光灯
JTMT8220	外置	不支持	SOT23-6	5~36W	40W	LED吸顶灯
JTMT8217	650V/10Ω	三段开关	SOP8	23V/300mA	7W	LED筒灯
JTMT8207	650V/10Ω	不支持	SOP8	23V/300mA	7W	LED球泡灯
JTMT8205	650V/17Ω	不支持	SOP8	16V/300mA	5W	LED蜡烛灯
JTMT8203	650V/23Ω	不支持	SOP8	10V/300mA	3W	GU10射灯

隔离带PFC
产品名称	功率管	调光方式	封装	典型应用	最大功率	应用领域
JTMT8321	功率管外置	调光方式三段开关	封装SOP8	典型应用5~36W	最大功率40W	应用领域LED日光灯
JTMT8311	外置	PWM	SOP8	5~36W	40W	LED吸顶灯
JTMT8302	650V/4Ω	不支持	SOP8	36V/300mA	12W	LED筒灯
JTMT8301	外置	不支持	SOT23-6	5~36W	40W	LED球泡灯

非隔离不带PFC
产品名称	功率管	调光方式	封装	典型应用	最大功率	应用领域
JTMT8553C	功率管500V/5Ω	调光方式三段开关	封装SOP8	典型应用80V/220mA	最大功率20W	LED日光灯
JTMT8533D	500V/5Ω	不支持	DIP8	80V/280mA	24W	LED天花灯
JTMT8533C	500V/5Ω	不支持	SOP8	80V/220mA	20W	LED吸顶灯
JTMT8533B	500V/10Ω	不支持	SOP8	130V/120mA	16W	LED筒灯
JTMT8533A	500V/14Ω	不支持	SOP8	90V/60mA	12W	LED日光灯

非隔离带PFC
产品名称	功率管	调光方式	封装	典型应用	最大功率	应用领域
JTMT8621	功率管外置	调光方式三段开关	封装SOP8	典型应用5~36W	最大功率40W	应LED日光灯
JTMT8611	外置	PWM	SOP8	5~36W	40W	LED吸顶灯
JTMT8602	500V/3Ω	不支持	SOP8	36V/300mA	16W	LED筒灯
JTMT8601	外置	不支持	SOT23-6	5~36W	40W	LED球泡灯


低压照明
产品名称	功率管	调光方式	封装	典型应用	最大功率	应用领域
JTMT8003	功率管外置	调光方式PWM	封装SOT23-6	典型应用－	最大功率－	应用领车灯
JTMT8005	40V/0.4Ω	PWM/Linear	SOT89-5/ESOP8	1~21W	21W	交通警示灯
JTMT8015	40V/0.4Ω	PWM/Linear	SOT89-5/ESOP8	1~21W	21W	MR16射灯
