一,产品概述(General Description)

JTMT4202XF 是一款专为移动电源设计的单芯片解决方案,内部集成了充电管理模块、放电管理
模块、电量检测及 LED指示模块.
JTMT4202XF 内置充电功率 MOS，充电电流可以设定，最大充电电流为 1.5A，放电功率 MOS
为外置，可以支持 2.5A的输出电流，满足大容量移动电源输出要求.
JTMT4202XF 内部集成了温度补偿、过温保护、过充与过放保护、输出过压保护、输出短路保护
等多重安全保护功能以保证芯片和锂离子电池的安全,应用电路简单,只需很少元件便可实现充电管理
与放电管理。
JTMT4202XF 中的 X 可以为 A、B 或 C；JTMT4202AF 为 3 档电量指示，JTMT4202BF 为 4 档
电量指示，JTMT4202CF 为 5档电量指示。
二.产品特点(Features)

充电功率 MOS 内置，无需外加
放电功率 MOS 外加，最大 2.5A 输出
输入电压:4.3V~6V
充电电流:最大 1.5A
输出电压: 5V
BAT 放电终止电压: 3.0V
可选 3/4/5 档电池电量指示以及充、放电状态指示
预设 4.2V/4.35V 充电电压，精度达±1%
集成充电管理与放电管理
智能温度控制与过温保护
集成输出过压保护、短路保护
集成过充与过放保护
支持涓流模式以及零电压充电
支持手电筒功能,最大输出 100mA
最高达 90%的放电效率
封装形式：SOP16/ESOP16L
三,应用范围 (Applications)

手机、平板电脑、GPS 等的移动电源
四.技术规格书下载（产品PDF）

JTMT4202

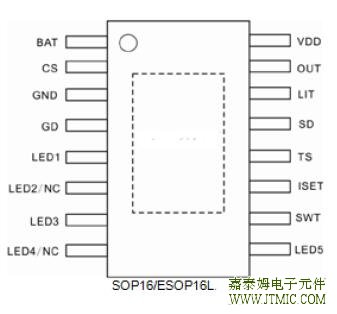

五,产品封装图 (Package)

管脚号	管脚名称	描述
1	BAT	锂离子电池正极
2	CS	外接功率 NMOS 源端,接采样电阻到 GND
3	GND	IC 地
4	GD	外接功率 NMOS 栅级驱动端
5	LED1	PMOS 漏极输出电量指示端，外接电量指示 LED 灯到 GND
6	LED2/NC	PMOS 漏极输出电量指示端，外接电量指示 LED 灯到 GND；对于 TP4202AF, 此引脚悬空
7	LED3	PMOS 漏极输出电量指示端，外接电量指示 LED 灯到 GND
8	LED4/NC	PMOS 漏极输出电量指示端，外接电量指示 LED 灯到 GND ；对于 TP4202AF/TP4202CF，此引脚悬空
9	LED5	PMOS 漏极输出电量指示端，外接电量指示 LED 灯到 GND
10	SWT	手电筒和电量指示使能端，接按键，短按按键显示电量，长按按键 2S 手电筒打开或关闭
11	ISET	充电电流设定端，外接一电阻到 GND 用于设定充电电流
12	TS	环境温度检测端，不用时须接 GND；放电时当 TS 电压大于 0.8VBAT 或小于 0.35VBAT 时，IC 停止工作,充电时当 TS 电压大于 0.8VDD 或小于 0.35VDD 时， IC 停止工作
13	SD	升压使能控制输出端，有负载接上时 SD 输出为 L，负载移除或发生保护时 SD 输出 H；可外接 PMOS 防止输出短路，BAT 到 SD 也可以接指示 LED 用作放电指示灯
14	LIT	NMOS 开漏手电筒照明输出端,可以驱动 100mA 的 LED 灯用于手电筒照明
15	OUT	升压输出正极端
16	VDD	电源输入端

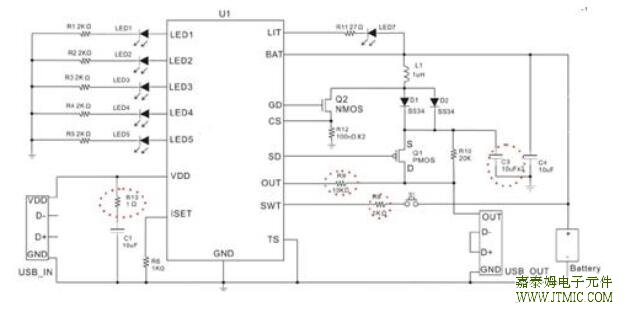

六.电路原理图

七,功能概述

参数	额定值	单位
其它引脚电压	-0.3~+7	V
充电电流	1.6	A
放电电流	3	A
储存环境温度	-50~+150	℃
工作环境温度	-40~+85	℃
工作结温范围	-40~150	℃
HBM	2000	V
MM	200	V

八,相关芯片选择指南

产品名称	MOS内置	充电电流	放电电流	放电效率	放电效率	手电筒	电池电压	封装形式	电量指示
JTMT4201	MOS√	保护√	1A	放电电流1.5A	放电效率85%	√	电池电压4.2/4.35V	封装形式ESOP16	电量指示可选3/4/5LED
JTMT4202	×	√	1A	2A	87%	√	4.2/4.35V	SOP16	可选3/4/5LED
JTMT4311	√	√	1A	1.5A	90%	√	4.2/4.35V	SOP16	4LED
JTMT4321	√	√	1A	1A	90%	√	4.2/4.35V	SOP16	4LED
JTMT4303	√	√	0.5A	1A	90%	×	4.2/4.35V	ESOP8	可选1/2LED
JTMT4313	√	√	0.6A	0.7A	90%	×	4.2/4.35V	SOP8	可选1/2LED
JTMT4223	√	√	1A	0.8A	85%	√	4.2/4.35V	ESOP8	可选1/2LED
