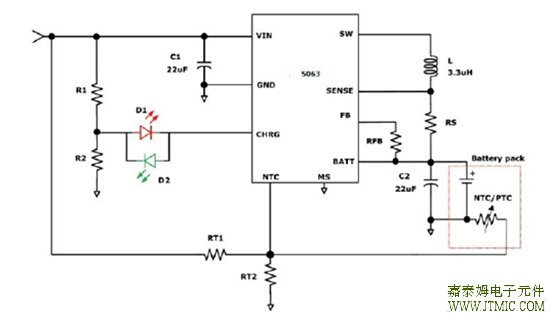

JTM5063 是一款恒流恒压锂电池充电芯片，通过 PWM 控制的电流模 DC-DC 拓朴结构来实现，充电电流由外部连接在 VBATT
和 SENSE 两端的电阻来设置，芯片内部由一个高精度的基准来设置充电电压。
当输入电压 VIN 低于 UVLO 电平（4.35V）时，芯片进入 SLEEP MODE 工作，此时芯片功耗降到 60µA 以下。当 VIN 引脚
电压上升到 UVLO 电压以上时，芯片进入充电模式，此时 LED 显示为红灯亮。如果电池电压低于涓流充电阈值电压（2.9V），充
电器进入涓流充电模式，涓流充电设定为 25％的最大充电电流。当电池电压超过涓流充电阈值，充电器进入恒流充电模式，此时
的充电电流由内部的 100mV 基准和外部的检测电阻来决定，计算公式如下：IBATT=100mV/RS
当电池电压靠近目标值 4.2V，芯片充电电流开始下降并进入 LDO 恒压充电模式，当电流下降到 65mA 时停止充电，LED 显
示绿灯亮。在电池未离开 BATT 端且电池电压下降到 4.07V 时，芯片会自动进入 RECHARGE 状态，重新开始充电周期。

电流设置

JTM5063 的 MODE 端口用来选择充电电流。当 MODE 接低电平，IBATT=100mV/RS；当 MODE 接高电平时，充电电流自动
降低为 60mV/RS。因此系统检测适配器的类型后，可以切换JTM5063 的充电电流。另外当 VIN 电压小于 4.7V 后，JTM5063 根据
VIN 端的电压可以自行判断允许的最大电流，从而保护 USB 端口不会过流。
当 VIN 高于 UVLO 电压但低于 4.6V 时，输入端的峰值电流将会被限制在 500mA 以内，当 VIN 大于 4.6V 但小于 4.8V，输
入端的峰值电流将会被限制在 1A 以内。只有当 VIN 超过 4.8V 才会进入全电流模式。如果在充电开始之前检测到 VIN>4.75V，
但充电过程中如果 VIN 出现 4 次低于 4.6V，则判定为 USB 模式，输入端的峰值电流将会被限制在 500mA 以内，此时即使
VIN 升高到 4.6V 以上，电流也不会增加，除非重新加载 VIN（拔除充电器之后再插上）。

温度保护
