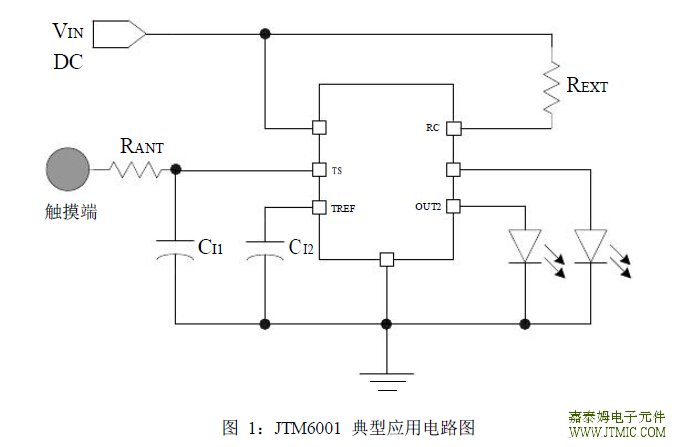

七,功能概述 JTM6001 是一款双通道电容式的触摸台灯控制芯片。 JTM6001 利用人体作为导体能够与电极在绝缘介质隔离的情况下形成电容的特点，通过内部抗干扰数据处理电路以及信号采样电路检测此电容的接入情况来实现触摸判别。 JTM6001 在正确识别人体触摸模式的基础上通过内部逻辑电路来实现开关控制 功能与无极调光功能。 短触摸 短触摸是指人体接触触摸端的时间少于预设的时间阈值 TS 的情况，该时间阈值 可通过外部电阻 REXT 设定，推荐触摸时间小于 200 毫秒。短触摸的功能状态表如下 表所示：
长触摸是指人体接触触摸端的时间大于预设的时间阈值 TS 的情况，该时间阈值 可通过外部电阻 REXT 设定，推荐触摸时间大于 200 毫秒，并且长触摸只限于控制 OUT2 端的占空比调节。 当 OUT2 处于 OFF 状态时，其占空比为 0%，此时长触摸将逐步增加 OUT2 的 占空比直到 100%的占空比状态，增加的步长为 5%。如果在 OUT2 的占空比尚未 达到 100%时长触摸停止，OUT2 将停留在这一占空比状态，下次长触摸时 OUT2 的 占空比将从这一占空比逐步减小，减小步长为 5%。 当 OUT2 为 ON 状态时，其占空比为100%，此时长触摸将逐步减小 OUT2 的占 空比直到 0%的占空比状态，减小的步长为 5%。如果在 OUT2 的占空比未减小到 0%时长触摸停止，OUT2 将停留在这一占空比状态，下次长触摸时 OUT2 的占空比 将从这一占空比逐步增加，增加步长为5%。 无极调光 JTM6001 在无极调光模式下的调光时间可以根据客户需求灵活调节，通过改变 RC 端与 VDD 端之间的接入电阻 REXT 来改变调光时间长短。典型曲线中给出了调 光频率与外接电阻 REXT 的特性曲线。外接电阻 REXT 越大，调光频率越低，进行无极调光的过程越长；反之电阻 REXT 越小，调光频率越高，进行无极调光的过程越短。 PCB 布图注意事项 PCB 布图时禁止在芯片下面走线，同时禁止在芯片以及电容 CI1、CI2 所在位置 对应的 PCB 背面敷铜。为增强抗干扰能力，触摸端引出线要尽量短、细。触摸端串接一个电阻时抗干扰性能有极大提高。芯片使用 AC-DC 电源供电时，要尽量减小电源对芯片的噪声干扰。 (责任编辑：oumao18) |
