JTM5915,JTM5918,JTM5919,JTM5929集成升压转换器、锂电池充电管理、电池电量指示的多功能电源管(2)

时间:2015-08-25 13:35来源:未知 作者:oumao18 点击: 次
Applications) 移动电源 / 充电宝 Ÿ 手机、平板电脑等便携式 设备 四 , 产品封装图 (Package ) 序号 名称 描述 1 LIGHT LED lighting driver 2 L4 Battery indicator pin4 3 L3 Ba
Applications)
  移动电源/充电宝
Ÿ  手机、平板电脑等便携式设备

四,产品封装图 (Package)

序号 名称 描述
1 LIGHT LED lighting driver
2 L4 Battery indicator pin4
3 L3 Battery indicator pin3
4 L2/SDA Battery indicator pin2/ I2C SDA
5 L1/SCL Battery indicator pin1/ I2C SCL
6 VSET Battery voltage select
7 VREG Regulator output pin
8 AGND Analog GND
9 KEY Input key pin
10 VBAT Battery pin，connect to Li+ battery.
11 PGND Power GND
12 PGND Power GND
13 LX DCDC switch node
14 LX DCDC switch node
15 VOUT DCDC 5v OUTPUT pin
16 VIN Charger 5V input  pin

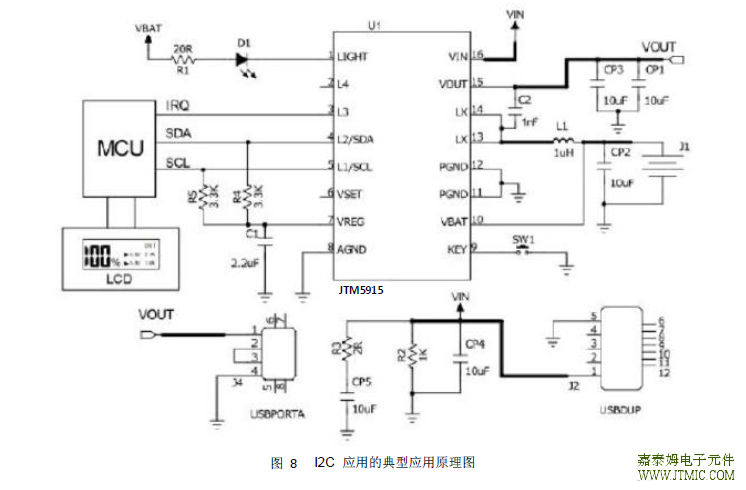

五,电路原理图
