JTM4583A is a wide input voltage, high efficiency CC step-(2)

时间:2015-09-06 12:11来源:未知 作者:oumao18 点击: 次
五 , 电路原理图 六 , 产品PCB 七 . 产品BOM Item Reference Item Spec OTY Manufacturer 1 L1 CORE FE SI p=47uH-10% +20% OD10*ID4*T4mm 0.5*28TS 1 2 F1 FUSE CHIP FUSE 3.15A/63V,#1206 SLOW 1 LITT

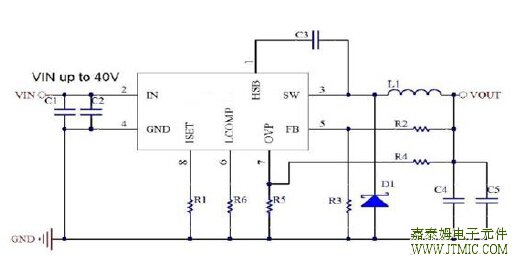

五,电路原理图

六, 产品PCB



七.产品BOM

Item Reference Item Spec OTY Manufacturer
1 L1 CORE FE SI p=47uH-10% +20% OD10*ID4*T4mm Φ0.5*28TS 1
2 F1 FUSE CHIP FUSE 3.15A/63V,#1206 SLOW 1 LITTLE
3 C3 CAP CHIP C 1uF/25V ±10% X7R #0805 (2K/盘) (村田) 1 Murata
4 C1 CAP CE 100uF/35V ±20% LOWESR 5X7 1 Murata
5 C2 CAP CHIP C 104/16V ±10% X7R #0603 1 Murata
6 C6 CAP CHIP C 1UF/16V ±10% X7R #0603 1 Murata
7 C4 CAP CHIP C 22uF/6.3V X7R #0805 (4K/盘) 1 Murata
8 C5 CAP CE 330uF/6.3V ±20% LOWESR 5X7 1 Murata
9 R1 R CHIP R 8.2KΩ ±1% 1/10W #0603 1 TDK
10 R3;R6 R CHIP R 10.2KΩ ±1% 1/10W #0603 2 TDK
11 R5 R CHIP R 43KΩ,±5%,1/10W,#0603 1 TDK
12 R2 R CHIP R 2KΩ,±1%,1/10W,#0603 1 TDK
