JTM8206 是一款专门为双节锂电池而设计的高精度线性充电电路，非常适合那些低成本、便携式充电器使用。它集高精度预充(2)

引脚名称	引脚功能
VDD	电源端。
TS	温度监控输入端。当该引脚接地或处于 VTS1 与 VTS2 之间时，可正常工作；否则，将视为电池温度超出设置范围而进入关闭保护状态。
STAT	充电状态指示。在充电过程中，该引脚被上拉到高电平；充电结束后，被下拉到低电平；电池不正常或 TS 温度超过设置的范围时，输出为高阻态。
GND	接地端。
CC	调整管驱动端。与外部调整管的基极（PNP 晶体管）或栅极（PMOS 管）相连。
TS_EN	温度保护使能控制。
CS	电流采样输入。充电电流通过电源和此引脚之间的电压差决定。
BATT	电池电压检测输入端。

六.电路原理图

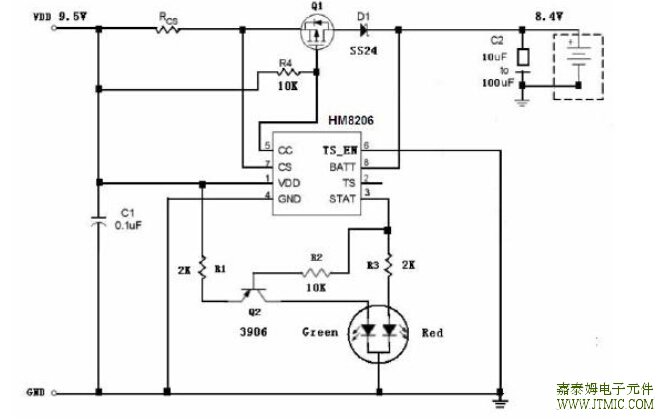

JTM8206 是一款专门为双节锂电池而设计的高精度线性充电电路。图 1 是用 PMOS
管作为调整管的应用线路图，图 2 是用 PNP晶体管作为调整管的应用线路图，图 3 显示
了充电过程中的电流、电压曲线。

七,功能概述

极限参数
供电电源------------------------------------------------- －0.3V～12V
贮存温度------------------------------------------------- －65℃～150℃
功耗 PD（TA＝25℃）-------------------------------------- 300mW
结温----------------------------------------------------- 150℃
工作温度 TA---------------------------------------------- －40℃～＋125℃

ESD

HBM------------------------------------------------ 2KV

电气参数(TA＝25℃)

参数名称	符号	测试条件	最小值	典型值	最大值	单位
工作电流	IDD(OPE)	8.5V<VDD<10.5V （不包括外围负载）	----	1	2	mA
Sleep 模式芯片电流	IDD(sleep)	VBATT-VDD≥0.2V	----	----	3	uA
BATT 端输入电流	IBATT	VBATT = VO(REG), VBATT-VDD≥0.2V	----	1.5	2.6	uA
TS 端输入电流	ITS	VTS =9V, VBATT-VDD≥0.2V	----	----	1.1	uA
CS 端输入电流	ICS	VCS =9V, VBATT-VDD≥0.2V	---	---	1.1	uA
TS_EN 端输入电流	ITS_EN	VBATT-VDD≥0.2V	----	----	1.1	uA
TS_EN 端输入低电平	VTS_EN		----	-----	1.2	V
TS_EN 端输入高电平	VTS_EN		VDD-1.2V	----	----	V
充饱电压	VO(REG)		8.32	8.40	8.48	V
恒流充电 CS 端电压	VI(SNS)	相对于 VDD, VI(SNS)=VDD-VCS	95	110	125	mV
