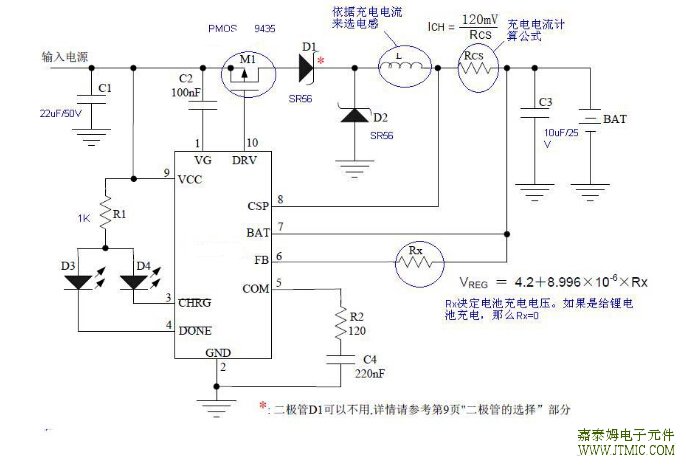

JTM4053是PWM降压型锂电池充电管理集成电路，具有涓流，恒流和恒压充电模式。恒流充电电流由CSP管
脚和BAT管脚之间的电流检测电阻RCS设置。在恒压充电模式，恒压充电电压可以通过BAT管脚和FB管脚之
间的电阻向上调整；当BAT管脚直接连接到FB管脚时，恒压充电电压为4.2V，精度为1%。
当VCC管脚电压大于低压锁存阈值，并且大于电池电压时，JTM4053正常工作。如果电池电压低于涓流充电阈
值，充电器自动进入涓流充电模式，此时充电电流为所设置的恒流充电电流的17.5%。当电池电压大于涓流
充电阈值，充电器进入恒流充电模式，此时充电电流由内部的120mV基准电压和一个外部电阻RCS设置，即
充电电流为120mV/RCS。当电池电压继续上升接近恒压充电电压时，充电器进入恒压充电模式，充电电流逐

渐减小。在充电状态，漏极开路输出

管脚内部的晶体管导通，输出低电平，以指示充电状态。当充电电

流减小到恒流充电电流的16%时，充电结束，DRV管脚输出高电平。漏极开路输出

管脚内部的晶体管关

断，输出为高阻态；另一个漏极开路输出

管脚内部的晶体管导通，输出低电平，以指示充电结束状态。
