JTM4071是可以用太阳能板供电的单节锂电池充电管理芯片。该器件内部包括功率晶体管，应用时不需要外部的电流检测电阻和(2)

时间:2015-09-08 08:52来源:未知 作者:oumao18 点击: 次
产品封装图 (Package ) 序号 名称 功能描述 1 TEMP 电池温度检测输入端。将TEMP管脚接到电池的温度 传感器 的输出端。如 果TEMP管脚的电压小于输入电压的46
产品封装图 (Package)

序号 名称 功能描述
1 TEMP 电池温度检测输入端。将TEMP管脚接到电池的温度传感器的输出端。如
果TEMP管脚的电压小于输入电压的46%×VIN超过0.15秒，意味着电池温
度过低或过高，则充电将被暂停。如果TEMP大于输入电压的46%×VIN超
过0.15秒，则电池故障状态将被清除，充电将继续。
如果将TEMP管脚接到地，电池温度监测功能将被禁止。
2 ISET 恒流充电电流设置和充电电流监测端。从ISET管脚连接一个外部电阻到地
端可以对充电电流进行编程。在预充电阶段，此管脚的电压被调制在0.2V；
在恒流充电阶段，此管脚的电压被调制在2V。在充电状态的所有模式，此
管脚的电压都可以根据下面的公式来监测充电电流：
ICH = (VISET×900)／RISET
3 GND 电源地
4 VIN 输入电压正输入端。此管脚的电压为内部电路的工作电源。当VIN与BAT
管脚的电压差小于20mV时，   将进入低功耗的睡眠模式，此时BAT
管脚的电流小于3µA。
5 BAT 电池连接端。将电池的正端连接到此管脚。在电源电压低于电源电压过低
锁存阈值或者睡眠模式，BAT管脚的电流小于3µA。BAT管脚向电池提供
充电电流和恒压充电电压。
6 OK 漏极开路输出的充电结束状态指示端。当充电结束时，OK管脚被内部开
关拉到低电平，表示充电已经结束；否则OK管脚处于高阻态。
7 CH 漏极开路输出的充电状态指示端。当充电器向电池充电时，CH管脚被内部
开关拉到低电平，表示充电正在进行；否则CH管脚处于高阻态。
8 FB 电池电压Kelvin检测输入端。此管脚可以Kelvin检测电池正极的电压，从
而精确调制恒压充电时电池正极的电压，避免了从电池的正极到
的BAT管脚之间的导线电阻或接触电阻等寄生电阻对充电的影响。如果在
FB管脚和BAT管脚之间接一个电阻，可以调整恒压充电电压。

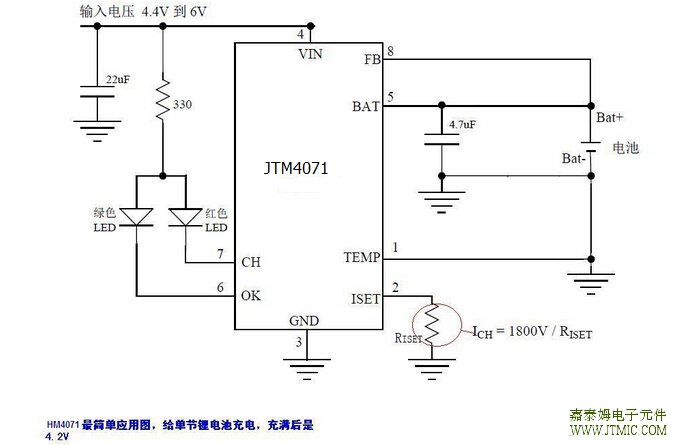

六.电路原理图


七,功能概述
 JTM4071是专门为利用太阳能板等输出电流能力有限的输入电压源对单节锂电池进行充电管理的芯片，芯
片内部的功率晶体管对电池进行恒流和恒压充电。充电电流可以用外部电阻编程设定，最大持续充电电

流可达600mA，不需要另加阻流二极管和电流检测电阻。JTM4071
内部集成有8位模拟-数字转换电路，能
