JTM1358是一款工作于4V到28V的降压型恒流高亮度LED驱动集成电路。芯片内部包括低电压保护电路，
高精度电压基准源，5V电压调制单元，调光单元，高速电压比较器和栅极驱动电路等，最高工作频率可
达2MHz。LED电流通过一个外部高端电流检测电阻设定，电流精度可达5%。LED电流纹波为20%。
通过DIM 管脚可以实现LED亮度调整功能，调光方式可以是PWM调光，也可以是模拟调光。
JTM1358特别适合宽输入电压范围的应用。由于采用滞环控制方式，JTM1358 对负载瞬变具有非常快的响
应速度，对输入电压具有较高的抑制比。

应用信息：
关于输入电压范围
JTM1358 在输入电压在 4V 到 28V 的范围内均能正常工作，输出恒定电流，驱动 LED。但是在输入电压
在 4V 到 5.5V 之间时，VCC 管脚输出电压可能低于 5V。
5V电压调制器
VCC 管脚为JTM1358 内部 5V 电压调制器的输出，最大电流输出能力 5 毫安。VCC 管脚到地之间需要接
一个 4.7 微法或 10 微法的滤波电容。
设置LED电流

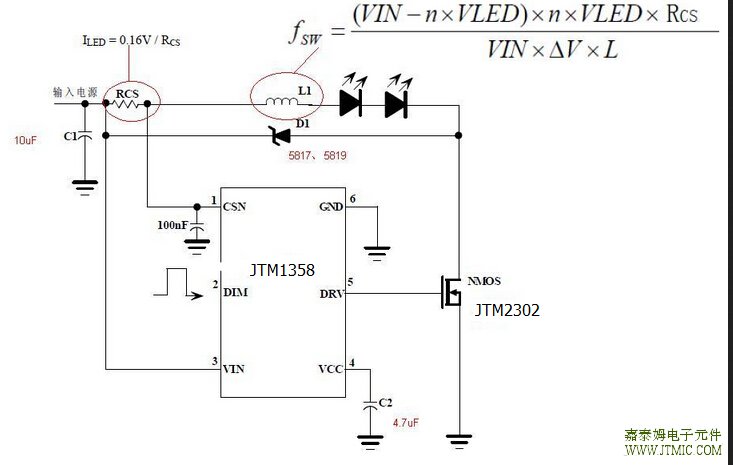

JTM1358通过连接在VIN和CSN之间的电流检测电阻RCS设置LED电流。LED电流计算公式为：
ILED = 0.16V / RCS
其中， ILED是通过LED的电流，单位是安培(A)
RCS是电流检测电阻值，单位是欧姆(Ω)
例如，如果要使LED电流为1A，则：
RCS= 0.16V/1A = 0.16Ω
电流检测电阻RCS消耗的平均功率为0.16×ILED。
LED亮度调整
DIM管脚是LED亮度控制输入端，可以实现PWM调光和模拟调光两种方式。

当DIM管脚电压大于1.2V时，DRV管脚按照正常的占空比输出开关信号，
LED平均电流为(0.16V／RCS)
当DIM管脚电压在0.4V到1.2V之间时，JTM1358处于模拟调光状态，LED电流随着DIM管脚电压的升

高而增大，随着DIM管脚电压的下降而减小，LED平均电流为(0.133×VDIM／RCS)。
如果不需要LED亮度控制功能，则将DIM管脚与VCC管脚连接在一起即可。
如果采用PWM调光模式，那么只要在DIM管脚直接输入PWM信号即可，PWM信号的高电平应该大于
1.2V。
如果采用模拟调光方式，那么既可以采用在DIM管脚直接施加0.4V到1.2V的电压，也可以采用电位器调
光，如图3所示。在图3中，电阻R2为电位器，R3用来设置DIM管脚的最低电压，通过调整R2的电阻值，
使得DIM管脚电压在0.4V和1.2V之间变化，即可实现模拟调光。R1，R2和R3的电阻值之和应该大于10K
欧姆。
