JTM6293 是一款电流模式升压型 DC-DC 转换器。其内置 0.14Ω 功率 MOS场效应晶体管的脉宽调制电路使这(2)

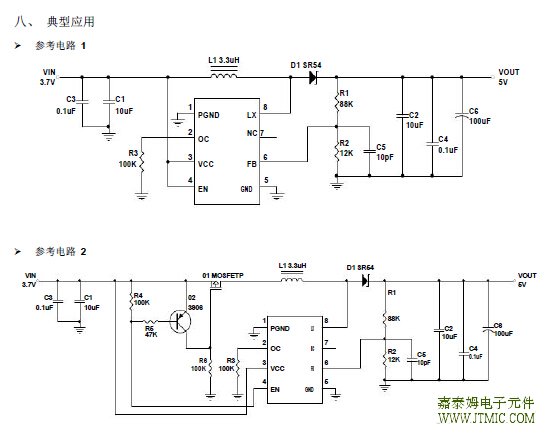

六.电路原理图

七,功能概述

参数	符号	描述	最小值	典型值	最大值	单位
电源电压	Vcc		0		6	V
LX 电压	Vlx		0		16	V
EN、FB 电压			0		6	V
结温	Tj				+150	℃
工作温度	Top		-40		+85	℃
储存温度	Tst		-65		+150	℃
管脚温度		锡焊，10 秒			+260	℃

八,相关产品

内置MOS DC-DC 升压IC

型号	工作模式	工作	输出电压	输出电	输出电	内置MOS	效率	静态	工作频率	封装	直接替代型号
		电压范围		压形式	压精度	最大输		电流
						出电流
JTMXX1C	PFM	0.8V-Vout	2.2/2.7/2.8	固定输出	±2%	500mA	85%	4uA	350KHz	SOT-89	XC6382/XC6371/
			3.0/3.3/							SOT23-3L	RT9261B/HT77XX/
			3.6/4.0/5.0V							TO-92	BL8530/AIC1642/
											S8351
JTM1538	PWM	2.5V-6.0V	最大28V	可调输出	±2%	1.5A	90%	1uA	1.2MHz	SOT-25	AT1308/LTC1615/AP3012
	PFM										AIC1896/LM2703/ACT6311/APW7137/
											LM2731/TPS61040/MP1540/1/RT9284A/
											G5103/G5125/XC9119/AP1522/EUP2571/
JTM1548	PWM	2.5V-6.0V	最大12V	可调输出	±2%	3.5A	95%	1uA	1.2MHz	SOT-26	SY7208/SY7152/
	PFM										LTC3426/TPS6107X
JTM1548B	PWM	2.0V-24V	最大28V	可调输出	±2%	4A	97%	0.1uA	1.2MHz	SOT-26	SY7208/SY7152/
	PFM										LTC3426/TPS6107X
JTM1558	PWM	2.5V-6.5V	最大8V	可调输出	±2%	5A	93%	100uA	1.2MHz	SOT-26	SY7208/SY7152/
											LTC3426/TPS6107X
JTM1547	PWM	2.3-6V	最大14V	可调输出	±2%	4A/带限	96%	0.1uA	1.2MHz	SOT-26	FP6291
						流保护
JTM6291	PWM	2.5V-6.0V	最大12V	可调输出	±2%	2A/带限	90%	200uA	1.2MHz	SOT-26	FP6291
						流保护
JTM1534	PWM	0.9V-6.0V	1.5V-12V	可调输出	±2%	4A	90%	0.5uA	1MHz	SOT-25
	PFM
JTM1615	PWM	1.2V-15V	最大34V	可调输出	±2%	350mA	80%	1uA	1MHz	SOT-25	LTC1615/AIC1896/AP5727
											LM2703/5/AT1308/G5125/LM2731/
											TPS61040/1/G5103/MP1540/1/RT9284A
											XC9119/MP1522/AP1522/EUP2571/
JTM9266	PWM	1.0V-10V	最大12V	可调输出	±2%	2.5A	92%	70uA	450KHz	SOT-26	RT9266/PT1301/
											AX1301
JTM6293	PWM	2.6V-6.0V	最大12V	可调输出	±2%	3.5A	90%	170uA	1MHz	ESOP-8	FP6293
JTM6293B	PWM	2.5V-6.0V	最大9V	可调输出	±2%	4.5A	95%	0.1uA	1MHz	ESOP-8	FP6298/FP6293
	PFM
JTM9225	PWM	2.5V-6.5V	最大8V	可调输出	±2%	5.5A	93%	100uA	1.2MHz	ESOP-8
JTM6297	PWM	3.6V-26V	最大60V	可调输出	±2%	2A	90%	70uA	400KHz	SOP-8
JTM6298	PWM	3.6V-36V	最大60V	可调输出	±2%	3A	92%	70uA	400KHz	TO252-5L
JTM6299	PWM	5V-45V	最大60V	可调输出	±2%	5A	94%	70uA	220KHz	TO263-5L

外置MOS/扩流输出 DC-DC 升压IC

型号	工作模式	工作	输出电压	输出电	输出电	外置MOS	效率	静态	工作频率	封装	直接替代型号
		电压范围		压形式	压精度	最大输		电流
						出电流
JTM1533	PWM/PFM	0.9V-6.0V	1.5V-20V	可调输出	±2%	扩流达3A	90%	0.5uA	1MHz	SOT-25	XC9104/5/S8355/6/APW7077
											/EUP2573/SP6355
JTM1532	PWM/PFM	1.8V-6.0V	最大12V	可调输出	±2%	扩流达2A	92%	70uA	1.2MHz	SOT-25	XC9104/5/S8355/6/APW7077
											/EUP2573/SP6355
JTM9266	PWM	1V-10V	最大12V	可调输出	±2%	扩流达1.5A	92%	70uA	450KHz	SOT-26	RT9266/PT1301/AX1301
JTM5306	PWM	2.5V-100V	最大100V	可调输出	±2%	扩流0.5A	90%	220uA	1MHz	SOP-8	TAC2305
JTM3800S/T	PWM	1.8-15V		可调输出	±4%	扩流最大3A		1uA	1MHz	SOP8	MB3800/AT1380
										TSSOP8	APW7078

我司的JTMXX1CP/M SOT-89/SOT-23有以下优点：
1.输出电流最大可达500mA.
2.最低可达0.8V启动，启动电压低.
3.静态电流小，只有4uA(典型值)
4.工作频率可达350Khz(典型值)，纹波小，噪声低，对外界干扰小.
5.封装采用金线，全测产品，一致性好，品质稳定.
