JTM7139是一款电流调制集成电路，恒定输出电流可达1.5A，可以用来驱动包括白色发光二极管在内的各类发光二极管。JT(2)

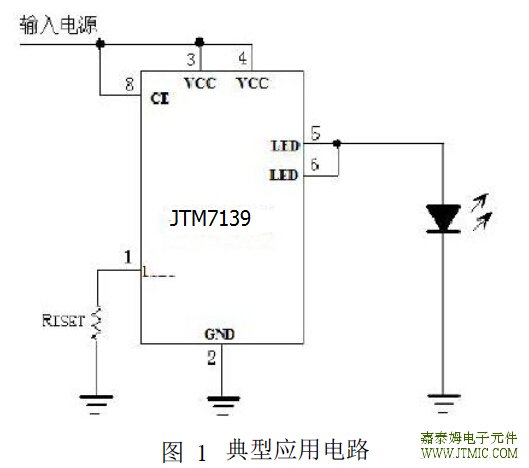

六.电路原理图

七,功能概述
JTM7139是用于驱动高亮度发光二极管 (LED)的电流调制集成电路，输出电流由外部电阻设置，最大输出电流可达1.5安培。当CE管脚为高电平，JTM7139输入电压大于2.8V，并且大于LED正向导通电压加上所需的压差时，JTM7139正常工作，从LED管脚输出恒定电流。当由于环境温度过高，散热不良或者输入输出压差过大而导致JTM7139的结温达到135℃时，JTM7139芯片内部的功率管理单元自动降低LED管脚的输出电流，使得芯片的温度不再上升。这个功能可以使用户最大限度的利用芯片的功率处理能力，不用担心芯片过热而损坏芯片。在温度调制状态，虽然LED电流变
小，但是LED仍然有持续电流通过，LED不会被关断。这是热调制功能同热保护功能的最大不同。
