JTM2501 是为控制和驱动电机设计的两通道推挽式功率放大专用集成电路器件，将分立电路集成在单片 IC 之中，使外(2)
时间:2015-10-05 14:34来源:未知 作者:oumao18 点击:
次
六 . 电路原理图 七 , 功能概述 测试 符号 条件 典型 单位 待机电流 IQC 0~12V 1 uA 工作电压 Vcc 3~12 V 持续工作电流 IC 输入电流=6mA 750 mA IC 输入电流=10mA 1 A 工

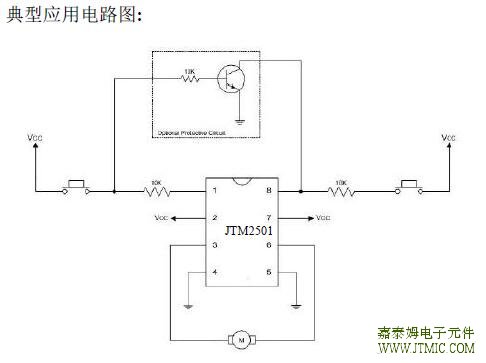

六.电路原理图
七,功能概述
|
测试 |
符号 |
条件 |
典型 |
单位 |
|
待机电流 |
IQC |
0~12V |
<1 |
uA |
|
工作电压 |
Vcc |
|
3~12 |
V |
|
持续工作电流 |
IC |
输入电流=6mA |
750 |
mA |
|
|
IC |
输入电流=10mA |
1 |
A |
|
工作温度 |
Topr |
|
-25~+125 |
℃ |
八,相关产品
|
型号 |
工作电压 |
静态电流 |
驱动电流 |
饱和压降 |
工作温度 |
封装 |
替代型号 |
|
|
L9110 |
2.5V-12V |
1uA |
0.8A |
1V |
-20到85度 |
SOP-8 |
LG9110 |
|
|
JTM2501 |
3V-12V |
1uA |
0.8A |
1V |
-25到125度 |
SOP-8 |
AE2501 |
|
|
JTM117 |
2.2V-5.5V |
10uA |
600mA |
0.6V |
-20到85度 |
SOP-8 |
|
|
|
JTM118 |
2.2V-7.6V |
10uA |
1.5A |
1.5V |
-20到85度 |
SOP-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
型号 |
反向工作电压 |
最小击穿电压 |
反向电流 |
结电容 |
保护等级 |
封装 |
替代型号 |
|
|
JTM3205 |
5V |
7.5V |
1uA |
1pF |
ESD:15KV |
SOT-26 |
MAX3205/SRV05-4/AOZ8900/ |
|
|
SERV05-4/ESDA6V8UF |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
型号 |
工作电压 |
工作电流 |
ESD |
工作点 |
释放点 |
磁滞 |
封装 |
替代型号 |
|
JTM90248 |
2.5-5.5V |
7uA |
4Kv |
38 Gs |
21 Gs |
14Gs |
SOT-23/ |
MLX90248/A180/A3212/TLE4913/ |
|
TO-92 |
EW6672/A3214/MH248 |
