The JTM6281 regulator is fixed frequency PWM Boost (step-up)(2)

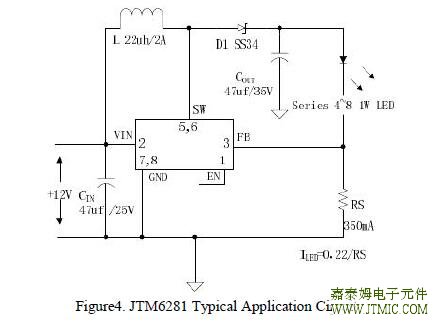

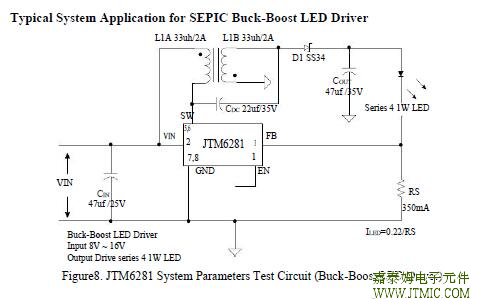

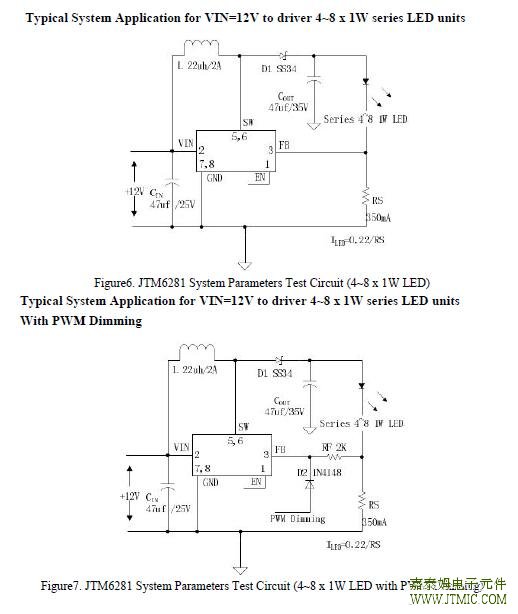

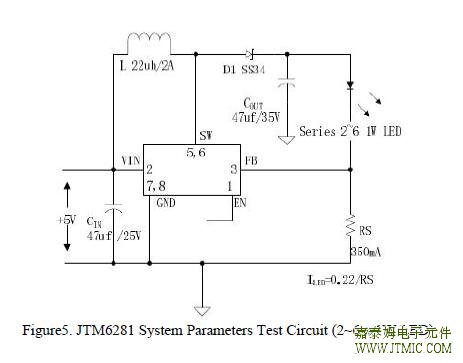

六.电路原理图

七,功能概述

Parameter	Symbol	Value	Unit
Input Voltage	Vin	-0.3 to 26	V
Feedback Pin Voltage	VFB	-0.3 to Vin	V
EN Pin Voltage	VEN	-0.3 to Vin	V
Output Switch Pin Voltage	VOutput	-0.3 to 32	V
Power Dissipation	PD	Internally limited	mW
Thermal Resistance (SOP8) (Junction to Ambient, No Heatsink, Free Air)	RJA	100	ºC/W
Operating Junction Temperature	TJ	-40 to 125	ºC
Storage Temperature	TSTG	-65 to 150	ºC
Lead Temperature (Soldering, 10 sec)	TLEAD	260	ºC
ESD (HBM)		>2000	V

八,相关产品

隆压型LED射灯驱动IC

型号	工作电压范围	输出电流	输出电	线性	效率	工作频率	调光功能	封装	替代型号
型号	工作电压范围	输出电流	流精度	调整率	效率	工作频率	调光功能	封装	替代型号
JTM4115	6.0V-40V	1.2A	3%	1.50%	98%	1MHz(max)	PWM调光	SOT89-5	PT4115/PAM2861/SN3350/CL6808
JTM4115ES	6.0V-40V	1.2A	3%	1.50%	98%	1MHz(max)	PWM调光	ESOP8	PT4115/PAM2861/2/PT4205
JTM4115MR	6.0V-40V	1.2A	3%	1.50%	98%	1MHz(max)	PWM调光	SOT-26	ZXLD1350/ZXLD1360/PT4211
JTM2806	2.0V-6.5V	800mA	10.00%	0.45%	92%	1.4 MHz	PWM调光	SOT-25	PAM2804
JTM1350	5.5V-36V	2.5A	1%		96%	1MHz	PWM调光	SOT-26
JTM9911	2.5V-100V	2.5A	1%		90%	1MHz	PWM调光	SOT-26	MH6206
JTM6103	6.0V-100V	3A	3%		95%	200KHz	PWM调光	SOT-26
JTM4101	8V-45V	3A	3%		95%	220KHz		ESOP8
JTM4103	8V-40V	4A	3%		95%	220KHz	PWM调光	TO252-5L
JTM4105	8V-40V	5A	3%		95%	220KHz		TO263-5L
JTM3106	5.0V-36V	1.5A	2%		96%	380KHz	PWM调光	SOP-8
JTM3101	4.5V-45V	2A	2%		83%	150KHz	PWM调光	ESOP8
JTM3102	8V-45V	3A	2%		89%	150KHz		ESOP8
JTM3109	8V-40V	3A	2%		89%	180KHz		SOP8
JTM3108	8V-40V	3.5A	2%		87%	180KHz	PWM调光	ESOP8
JTM3112	8V-40V	2A	2%		89%	110KHz		SOP8
JTM3113B	7V-40V	2.5A	2%		89%	250KHz		ESOP8
JTM3115	8V-40V	5A	2%		86%	150KHz		TO263-5L

升压型LED射灯驱动IC

型号	工作电压范围	输出电流	输出	线性	效率	工作频率	调光功能	封装	替代型号
型号	工作电压范围	输出电流	电流精度	调整率	效率	工作频率	调光功能	封装	替代型号
JTM2803	0.9V-6.0V	1A	-	-	90%	1.0 MHz	PWM调光	SOT-26	PAM2803
JTM5663	3V-24V	内置2A MOS	2%	-	90%	1.2MHz	PWM调光	SOT-26	SY7200/1
JTM9293C	2.5V-5.5V	内置2A MOS	2%	-	90%	1.2MHz	PWM调光	SOT-26
JTM6281	3.6V-26V	2A	2%		92%	400KHz	PWM调光	SOP-8
JTM6283	3.6V-26V	2A	2%		92%	400KHz	PWM调光	SOP-8
JTM6283B	5V-45V	2A	2%		93%	400KHz	PWM调光	SOP-8
JTM6285	3.6V-36V	4A	2%		94%	180KHz	PWM调光	TO252-5L
JTM6286	5.0V-36V	5A	2%		94%	180KHz	PWM调光	TO252-5L

升降压型LED射灯驱动IC

型号	工作电压范围	输出电流	输出	效率	工作频率	调光功能	封装	替代型号
型号	工作电压范围	输出电流	电流精度	效率	工作频率	调光功能	封装	替代型号
JTM3441	2.2V-5.0V	0.7A	3%	95%	1.15MKHz	PWM调光	MSOP-10	LTC3454
JTM6281	3.6V-26V	2A	2%	92%	400KHz	PWM调光	SOP-8
JTM6283	3.6V-26V	2A	2%	92%	400KHz	PWM调光	SOP-8
JTM6283B	5V-45V	2A	2%	93%	400KHz	PWM调光	SOP-8
JTM6285	3.6V-36V	4A	2%	94%	180KHz	PWM调光	TO-252-5L
JTM6286	5.0V-36V	5A	2%	94%	180KHz	PWM调光	TO-252-5L


型号	工作电压	恒流值	工作电流	压差	工作结温	封装	直接替换
JTM71XX	2.7-7V	260/280/300/320/350mA	90uA	130mV	-125	SOT-89	QX7135-XX
JTM7136	2.7-18V/输入端可接高压	10mA-扩流2.5A	80uA	50mV	-165	SOT-89-5	QX7136
JTM7137	2.7-5.5V/输入端可接400V高压	扩流100mA-3A	26uA	150mV	-105	SOT-25
JTM7138	3.0-6.0V/输入端可接400V高压	扩流20mA-3A	85uA	250mV	-20-85	SOT-25
JTM7139	2.8-6.5V	30mA--1.5A	175uA	350mV	45	SOP-8


型号	工作电压	输出电流	开关频率	启动电压	封装	替代型号
JTM6203B	0.9V-1.5V	60mA		0.9V	SOT-23	QX5231
JTM6004	1.8V-3.2V	280mA	900KHz	1.8V	SOT-23	兼容QX5237
JTM6205	1.0V-1.5V	130mA	600KHz	1.0V	SOT-89
JTM6002A	1.0V-3.3V	500mA	350KHz	1.0V	SOT-89	兼容QX5235
JTM5103	2.1V-6.0V	扩流3A		2.1V	SOT-25
JTM6105	2.1V-6.0V	2A		2.1V	SOP-8
JTM6106	2.8V-6.0V	1.5A可调		2.8V	SOP-8

型号	工作电压范围	输出电流	输出电流精度	效率	工作频率	封装
JTM9801	12V--80V	0.5A	2%	97%	80KHz	SOP-8
JTM9803	24V--80V	0.5A	2%	96%	80KHz	SOP-8
JTM9805	24V--100V	0.5A	2%	95%	127KHz	SOP-8
JTM9804	24V--80V	1A	2%	96%	70KHz	TO252-5L
JTM9802	12V--80V	1A	2%	98%	80KHz	TO263-5L
