JTM4064,JTM4063,JTM4062 是 PWM 降压模式四节锂电池充电管理集成电路,独立对四节锂电池 充电进(2)
时间:2015-10-09 11:40来源:未知 作者:oumao18 点击:
次
管脚序号 名称 说明 1 VG 内部电压调制器输出。为内部驱动电路提供电源。 2 PGND 功率地 3 GND 模拟地 4 CHRG 漏极开路输出端。在充电状态,内部晶体管将此
管脚序号 |
名称 |
说明 |
1 |
VG |
内部电压调制器输出。为内部驱动电路提供电源。 |
2 |
PGND |
功率地 |
3 |
GND |
模拟地 |
4 |
CHRG |
漏极开路输出端。在充电状态,内部晶体管将此管脚拉到低电平;
否则,此管脚为高阻状态。 |
5 |
DONE |
漏极开路输出端。在充电结束状态,内部晶体管将此管脚拉到低
电平;否则,此管脚为高阻状态。 |
6 |
TEMP |
电池温度监测输入端。在此管脚到地之间连接一个负温度系数的
热敏电阻。 |
7 |
EOC |
充电结束电流设置端。将此管脚直接接到地或者通过一个电阻接
到地。 |
8 |
COM1 |
回路补偿输入端 1。在此管脚到地之间接一个 470pF 的电容。 |
9 |
COM2 |
回路补偿输入端 2。在此管脚到地之间串联连接一个 120Ω 的电
阻和一个 220nF 的电容。 |
10 |
test |
测试端。需将此管脚接到地。 |
11 |
COM3 |
回路补偿输入端 3。在此管脚到地之间接一个 100nF 的电容。 |
12 |
NC |
没有连接 |
13 |
CSP |
充电电流检测正输入端。此管脚和BAT管脚测量充电电流检测电
阻RCS两端的电压,并将此电压信号反馈给芯片进行电流调制。 |
14 |
BAT |
电池电压检测输入端和充电电流检测负输入端。内部高精度电阻
分压网络连接到此管脚,同高精度的电压参考源和运算放大器一
起决定了恒压充电电压。 |
15 |
VCC |
外部电源输入端。VCC 也是内部电路的电源。此管脚到地之间
需要接一个滤波电容。 |
16 |
DRV |
驱动片外 P 沟道 MOS 场效应晶体管的栅极。 |

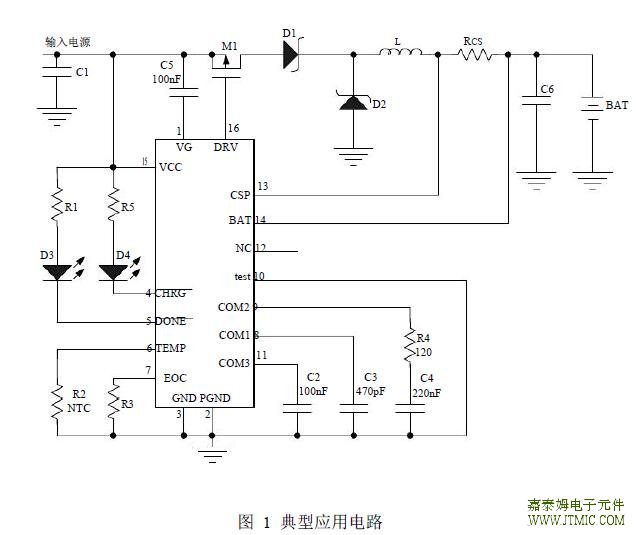

六.电路原理图

七,功能概述
JTM4064是PWM降压型锂电池充电管理芯片,具有恒流恒压充电模式。恒流充电电流由连接于CSP管脚和
BAT管脚之间的电流检测电阻RCS设置,在恒压充电模式,电池电压为16.8V,精度为1%。
当VCC管脚电压大于低压锁存阈值,并且大于电池电压时,充电器正常工作,对电池充电。如果电池电
压低于11.2V,充电器自动进入涓流充电模式,此时充电电流为所设置的恒流充电电流的15%。当电池电
压大于11.2V,充电器进入恒流充电模式,此时充电电流由内部的200mV基准电压和一个外部电阻RCS设
置,即充电电流为200mV/RCS。当电池电压继续上升接近恒压充电电压时,充电器进入恒压充电模式,充
电电流逐渐减小。当充电电流减小到EOC管脚电阻设置的值时,充电结束,DRV管脚输出高电平。漏极
开路输出
管脚内部的晶体管关断,输出为高阻态;另一个漏极开路输出管脚内部的晶体管接通,输出低电平,以指示充电结束状态。
在充电结束状态,如果断开输入电源,再重新接入,将开始一个新的充电周期;如果电池电压下降到再
充电阈值16V,那么也将自动开始新的充电周期。
当输入电压掉电时,JTM4064自动进入睡眠模式,内部电路被关断。
为了监测电池温度,需要在TEMP管脚和GND管脚之间连接一个10kΩ的负温度系数的热敏电阻。如果电
池温度超出正常范围,充电过程将被暂停,直到电池温度回复到正常温度范围内为止。
JTM4064内部还有一个过压比较器,当BAT管脚电压由于负载变化或者突然移走电池等原因而上升时,如
果BAT管脚电压上升到恒压充电电压的1.08倍时,过压比较器动作,关断片外的P沟道MOS场效应晶体管,
充电器暂时停止,直到BAT管脚电压回复到恒压充电电压以下。在某些情况下,比如在电池没有连接到
充电器上,或者电池突然断开,BAT管脚的电压可能会达到过压保护阈值。此为正常现象。
八,相关产品
2节锂电充电IC |
型号 |
电池数量 |
工作模式 |
工作电压 |
最大 |
工作电流 |
恒流恒压 |
输出电压 |
开关频率 |
封装 |
充电电流 |
精度 |
JTM8203 |
两节 |
线性,内置MOS |
9V-16V |
1A |
0.26mA |
1% |
8.4V |
|
SOP-8L |
JTM8202 |
两节 |
开关式,内置MOS |
9V-16V |
2A |
0.26mA |
1% |
8.4V |
780KHz |
SOP-8L |
JTM8207 |
两节 |
开关式,外置MOS |
8.9V-20V |
2A |
3.5mA |
1% |
8.4V |
500KHz |
SOP-8L |
JTM4060 |
单节/两节 |
开关式,外置MOS |
最大20V |
3A |
|
1% |
4.2V/CELL |
600KHz |
MSOP-10 |
JTM4061 |
单节/两节 |
开关式,外置MOS |
4.5V-12V |
2A |
5mA |
1% |
4.175V/CELL |
400KHz |
TSSOP-14 |
JTM4062 |
两节 |
开关式,外置MOS |
7.5V-28V |
5A |
1.55mA |
1% |
8.4V |
300KHz |
TSSOP-16 |
|
|
|
|
|
|
|
|
|
|
多节锂电充电IC |
型号 |
电池数量 |
工作模式 |
工作电压 |
最大 |
工作电流 |
恒流恒压 |
输出电压 |
开关频率 |
封装 |
充电电流 |
精度 |
JTM4063 |
三节 |
开关式,外置MOS |
7.5V-28V |
5A |
1.75mA |
1% |
12.6V |
300KHz |
TSSOP-16 |
JTM4064 |
四节 |
开关式,外置MOS |
7.5V-28V |
5A |
1.95mA |
1% |
16.8V |
300KHz |
TSSOP-16 |
JTM4065 |
1-6节可设置 |
开关式,外置MOS |
7.5V-28V |
5A |
1.7mA |
1% |
可调 |
300KHz |
TSSOP-16 |
|
型号 |
输入电压 |
最大充电电流 |
充电类型 |
单节截止电压 |
封装形式 |
|
|
|
|
JTM4058 |
2.6-7.5V |
250mA |
1到8节镍镉/镍氢电池充电IC |
1.35V |
SOP-8 |
|
|
|
|
JTM4059 |
2.3-6.5V |
1.2A |
1到3节镍镉/镍氢/镍锌电池充电IC |
1.35V |
ESOP8 |
|
|
|
|
JTM4059B |
3.1-6.5V |
1A |
1到4节镍镉/镍氢电池充电IC |
1.35V |
ESOP8 |
|
|
|
|
JTM4068 |
7.5-28V |
扩流5A |
2-17节镍氢电池充电IC |
1.35V |
TSSOP16 |
|
|
|
|
JTM4067 |
7.5-28V |
扩流5A |
单节/多节铅酸电池充电IC |
3.6V |
TSSOP16 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
型号 |
输入耐压 |
检测电压范围 |
检测电 |
输出形式 |
工作电流 |
封装 |
直接替代型号 |
|
|
压精度 |
|
|
JTM61C/NXX2 |
12V |
1.1/1.8/2.0/2.1/2.2/2.4/2.5/ |
2% |
CMOS/N沟道 |
1.1uA |
SOT-23 |
XC61FC(N)/XC61CC(N)/ |
|
|
2.7/2.8/3.0/3.3/3.5/3.6/ |
RT9808/RT9809/AIC1680/ |
|
|
3.9/4.0/4.2/4.4/5.0V |
AP8822/S808/UT81XX |
|
|
JTM70XX |
12V |
1.1/1.8/2.0/2.1/2.2/2.4/2.5/ |
2% |
CMOS/N沟道 |
1.1uA |
SOT-23 |
HT70XX/KIA70XX |
|
|
2.7/2.8/3.0/3.3/3.5/3.6/ |
SOT-89 |
|
|
3.9/4.0/4.2/4.4/5.0V |
TO-92 |
|
|
JTM6100 |
6.5V |
1.2V以上,可以设置 |
2% |
CMOS |
1.8uA |
SOT-25 |
|
|
|
JTM809系列 |
6V |
2.63V/2.93V/3.08V/ |
1% |
CMOS |
1.0uA |
SOT-23 |
MAX809/ |
|
|
4.00V/4.38V/4.63V |
IMP809/AME8500 |
|
|
JTM810系列 |
6V |
2.63V/2.93V/3.08V/ |
2% |
CMOS |
8.0uA |
SOT-23 |
MAX810/IMP810 |
|
|
4.38V/4.63V |
|
|
JTM811系列 |
6V |
2.93V/4.00V/ |
2% |
CMOS |
8.0uA |
SOT-143 |
MAX811/IMP811 |
|
|
4.38V/4.63V |
|
|
|
|
|
|
|
|
|
|
|
|
我司的JTM61C/NXXXMR/SOT-23有如下优点: |
|
|
|
|
|
|
1.耐压可达12V |
|
|
|
|
|
|
|
|
2.静态电流小,只有1uA(典型值). |
|
|
|
|
|
|
|
3.输出方式有N沟道和CMOS 2种. |
|
|
|
|
|
|
|
4.输出检测电压值范围广,从1.1V~5.0V可以定义各电压值, |
|
|
|
|
可以每隔0.1V定制. |
|
|
|
|
|
|
|
|
5.目前检测电压有1.1/1.8/2.0/2.2/2.4/2.5/2.7/2.8/3.0/3.3/3.5/3.6/3.9/4.0/4.2/4.4V |
|
|
6.封装采用金线,全测产品,一致性好,品质稳定. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
我司的JTM70XXMR/PR SOT-23/SOT-89有如下优点: |
|
|
|
|
|
1.耐压可达12V |
|
|
|
|
|
|
|
|
2.静态电流小,只有1uA(典型值). |
|
|
|
|
|
|
|
3.输出方式是N沟道输出. |
|
|
|
|
|
|
|
|
4.输出检测电压值范围广,从1.1V~5.0V可以定义各电压值, |
|
|
|
|
可以每隔0.1V定制. |
|
|
|
|
|
|
|
|
5.目前检测电压有1.1/1.8/2.0/2.2/2.4/2.5/2.7/2.8/3.0/3.3/3.5/3.6/3.9/4.0/4.2/4.4V |
|
|
6.封装采用金线,全测产品,一致性好,品质稳定. |
|
|
|
|
|
