　　一,目录
1.产品概述         2.产品特点
3.应用说明                       4.产品封装图
5.电路原理图             6.产品PCB
7.产品BOM                       8.产品PDF文档
9.功能概述

二,产品概述(General Description)
       1、输入90-264V 50/60Hz
2、输出 1A
3、NC - Cap/PSR 控制
4、待机小于150mW
5、PCB 尺寸42.5x28.5mm

三.产品特点(Features)
1、外驱三极管 ,SOT23-6封装,全电压输入最大输出功率6W。
2、PSR控制模式，无光耦，无431。
3、±5% 的恒流恒压精度。
4、专利的 NC-Cap/PSR 技术。
5、专利的‘无异音控制技术’。
5、系统效率满足 ‘五级能效’ 要求。
6、专利的 ‘智能短路保护’ 技术。
7、专利的‘快速动态响应控制’技术。
8、专利的 ‘多模式PSR’ 技术。
9、内置专利的线损电压补偿。
10、内置软启动，超低启动电流，管脚浮空保护。

11、输出过压保护，VDD欠压保护，VDD过压保护及钳位。

四,应用说明 (Applications)
PCB Layout 注意事项
1、PCB Layout时地线尽可能短，IC的地和变压器的地分开接地。
2、控制电路上所有的地先连起来然后一起连到输入电解电容的地。
3、FB上下偏电阻要靠近FB脚，可以降低噪音耦合。
4、VDD 脚的电容要尽量靠近VDD脚，得到好的去耦效果。
5、输入π型滤波的两个电解电容地线负极之间建议加一个102 阻抗
1K 0805的贴片磁珠,这样可以得到好的EMI。
6、初级RCD 吸收电路中的二极管负极需要串联1个100R 的贴片电阻，可
以改善EMI。
7、VCC 电压典型设计范围为9-17V。
变压器注意事项
1、变压器设计时反射电压Vro按照85V 左右计算，占空比 ≤ 42% 设计。
2、系统工作频率设计典型值50KHz 左右。

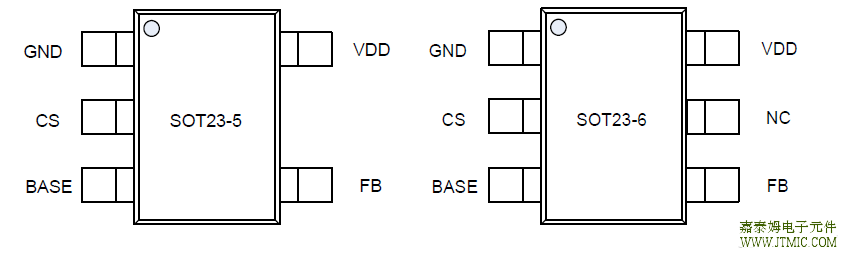

五,产品封装图 (Package)

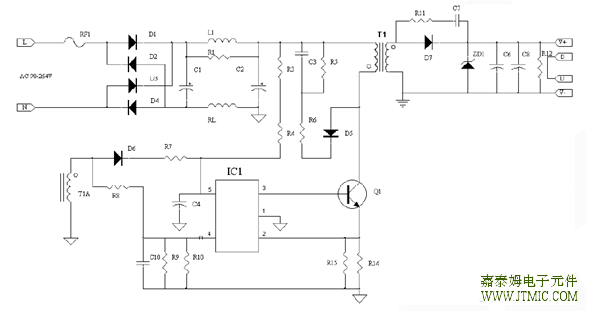

六,电路原理图

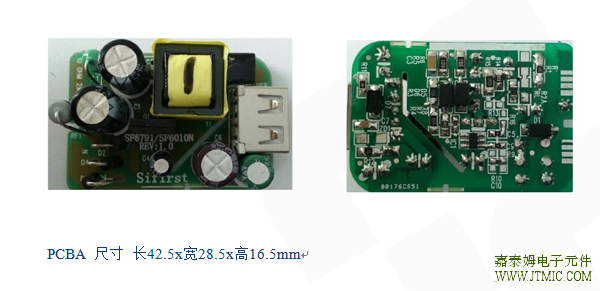

七, 产品PCB

八.产品BOM

	PCB 贴片
1	贴片电容	102/1KV 1206 10%	1	C3
2	贴片电容	102/50V 0805 10%	1	C7
3	贴片电阻	100K 1206 5%	1	R5
4	贴片电阻	330R 1206 5%	1	R6
5	贴片电阻	1.33R 1206 1%	1	R15
6	贴片电阻	1.5M 1206 5%	2	R3, R4
7	贴片电阻	2.4R 0805 5%	1	R7
8	贴片电阻	1.2K 0805 5%	1	R12
9	贴片电阻	4.7K 0805 5%	1	R1
10	贴片电阻	22R 0805 1%	1	R14
11	贴片电阻	10R 0805 5%	1	R11
12	贴片电阻	0R 0603 5%	2	C5,C9
13	贴片电阻	13k 0603 1%	1	R8
14	贴片电阻	2.4k 0603 1%	1	R10
15	贴片二极管	IN4007 DO-214AC SMA 1000V 1A	2	D1,D5
16	贴片二极管	FR107 DO-214AC SMA 1000V 1A	1	D6

17	贴片二极管	SS34 DO-214AC SMA 3A/40V JF 1 D7
18	贴片磁珠	102 阻抗1K 0805 I=500mAI 500mA 1 RL
19	贴片芯片	SF6010NLGT SOT23-6 赛威 1 IC1
	PCB 插件
20	二极管	IN4007 DO-41 1000V 1A 3 D2,D3,D4
21	电解电容	4.7uF/400V 8*12mm 105℃ 2 C1,C2
22	电解电容	4.7uF/50V 5*7mm 1 C4
23	电解电容	820uF/6.3V 8*9mm Low ESR 105℃ 1 C6
24	电解电容	470uF/6.3V 6.3*7mm Low ESR 105℃ 1 C8
25	三极管	13003 TO-126 HFE=25-30 大雁 1 Q1
26	保险电阻	10R 1W 5% 1 RF1
27	色环电感	1mH 0510 1W 1 L1
28	USB母座	大4PIN USB母座（铜质） 1 USB
29	变压器	EE12.5 4+2 卧式 L=1.7mH ±8% 1 T1
30	PCB板	FRFR-44 42.528.5mm42 528 5mm T=1T=1.0mm0mm 1
