内置三极管,内置软启动，超低启动电流，管脚浮空保护SF6072 PSR 5V1A 五级能效 DEMO Design Re

　　一,目录
1.产品概述         2.产品特点
3.应用说明                       4.产品封装图
5.电路原理图             6.产品PCB
7.产品BOM                       8.产品PDF文档
9.功能概述

二,产品概述(General Description)
1、输入90-264V 50/60Hz
2、输出5V 1A
3、NO Y-Cap 设计
4、NC - Ca/PSR 控制
5、待机小于150mW
6、PCB 尺寸28x37mm

三.产品特点(Features)
1、内置三极管 SOP-7封装全电压输入最大输出功率5W。
2、 PSR控制模式，无光耦，无431。
3、±5% 的恒流恒压精度。
4、专利的 NC-Cap/PSR 技术。
5、系统效率满足 ‘五级能效’ 要求。
6、专利的 ‘智能短路保护’ 技术。
7、专利的 ‘多模式PSR’ 技术。
8、内置专利的线损电压补偿。
9、内置软启动，超低启动电流，管脚浮空保护。
10、输出过压保护，VDD欠压保护，过压保护及钳位。

四,应用说明 (Applications)
PCB Layout 注意事项
1、PCB Layout时地线尽可能短，IC的地和变压器的地分开接到输入电解电
容的地。
2、控制电路上所有的地先连起来然后一起连到输入电解电容的地。
3、FB上下偏电阻要靠近FB脚，可以降低噪音耦合。
4、VDD 脚的电容要尽量靠近VDD脚，得到好的去耦效果。
5、输入π型滤波的两个电解电容地线的负极之间建议加一个102 阻抗
1K 0805的贴片磁珠,这样可以得到好的EMI 。
6、初级RCD 吸收电路中的二极管负极需要串联1个100R 的贴片电阻，可以
改善EMI。
7、VCC 电压典型设计范围为9-17V。

变压器注意事项
1、变压器设计时反射电压Vro按照85V左右计算，占空比 ≤ 42% 设计。
2、系统频率设计在50KHz 左右。

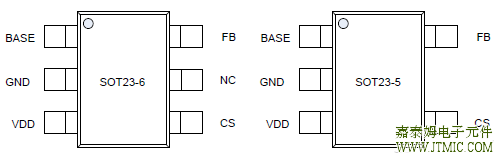

五,产品封装图 (Package)

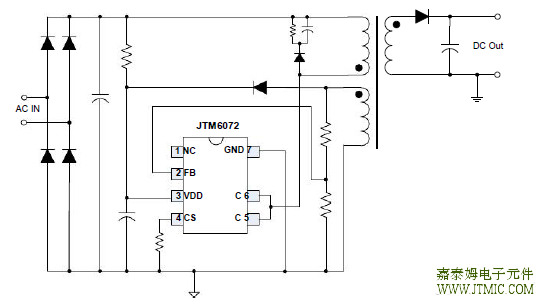

六,电路原理图

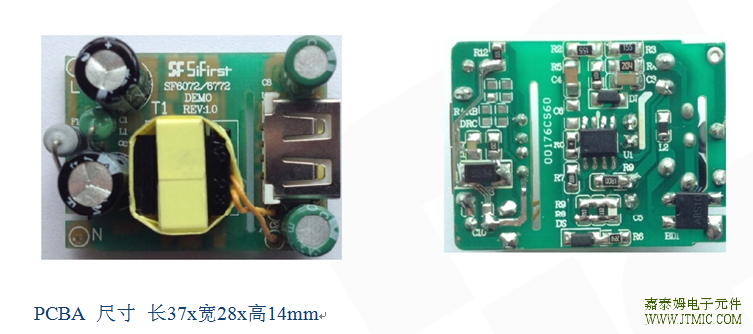

七, 产品PCB

八.产品BOM

序号	名称	规格	数量	位号
1	贴片电容	102/1KV 1206 10%	1	C3
2	贴片电容	475/50V 1206 10%	1	C4
3	贴片电容	101/50V 0805 10%	1	C5
4	贴片电容	102/50V 0805 10%	1	C7
5	贴片电阻	1.5M 1206 5%	2	R2,R3
6	贴片电阻	200K 1206 5%	1	R4
7	贴片电阻	100R 0805 5%	1	R5
8	贴片电阻	2.4R 0805 5%	1	R6
9	贴片电阻	18K 0805 1%	1	R7
10	贴片电阻	15K 0805 5%	1	R8
11	贴片电阻	3.3K 0603 1%	1	R9
12	贴片电阻	1.2R 1206 5%	1	R10
13	贴片电阻	1.2K 1206 5%	1	R12
14	贴片电阻	0R 0805 5%	1	R0

15	整流桥	ABS10 1A/1000V 1 BD1
16	贴片整流二极管	A7 SOD-123 1000V 00.5A5A 2 D1,D2
17	贴片磁珠	GZ2012102TF 0805 Io=0.5A电流 1 L2
18	贴片芯片	SF6072 SOP-7 赛威 1 U1
19	PCB 插件
20	电解电容	4.7uF/400V 8*12mm 2 C1 C2
21	电解电容	470uF/10V 66.312mm312mm Low esr 2 C9 C8
22	肖特基二极管	SS34 DO-214AC 3A 40V 平伟 1 D3
23	绕线电阻	10R 1WS 5% 1 F1
24	色环电感	1.5mH 10% 1W 1 L1
25	USB母座	4PIN USB母座（短体） 1 USB
26	变压器	EE13 5+55 5 立式 LL=1.6mH1.6mH ±8% 1 T1
27	PCB板	94V0 28*37mm T=1.0mm 1

九.产品PDF文档

JTM6072

十,功能概述
