MBI5020,MBI5024 是利用 CMOS 技术，专为 LED 显示面版设计的驱动 IC，它内建的 CMOS 位移

　　目录
1.产品概述         2.产品特点
3.应用范围                       4.产品封装图
5.电路原理图             6.产品PCB
7.产品BOM                       8.产品PDF文档
9.功能概述

一,产品概述(General Description)

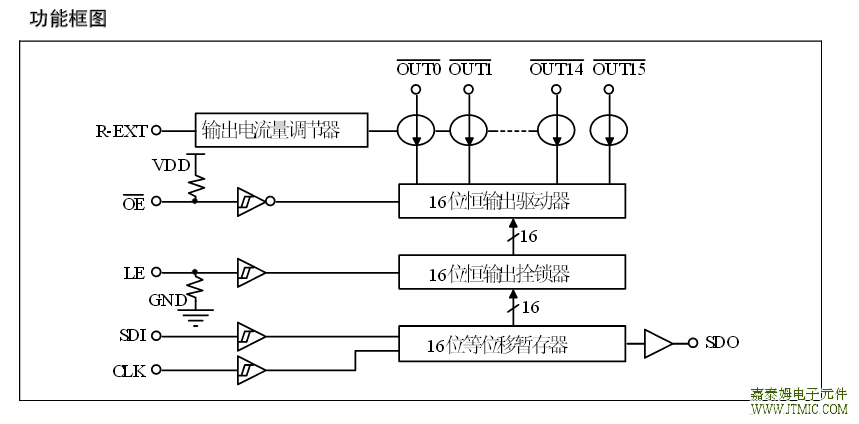

    MBI5020 是利用 CMOS 技术，专为 LED 显示面版设计的驱动 IC，它内建的 CMOS 位移缓存器与栓锁功能，可以将串行的输入数据转换成平行输出数据格式。MBI5020 的 16 个电流源，可以在每个输出级提供3～45 mA 恒定电流量以驱动 LED。
         在应用MBI5020 于 LED 面板系统设计之时，MBI5020 可提供系统设计人员极大的弹性与极佳的组件效
能。MBI5020 的使用者可以经由选用不同阻值的外接电阻器来调整 MBI5020 各输出级的电流大小，藉此机制，使用者可轻松地控制 LED 的发光亮度。MBI5020 的设计保证其输出级可耐压 20V 以上，因此可以在每个输出端串接多个 LED。此外，MBI5020 亦提供 25MHz 的高时钟频率以满足系统对大量数据传输上的求。

二.产品特点(Features)
     16个恒电流输出通道,恒电流输出值不受输出端负载电压影响,
极为精确的电流输出值;通道间一般差异值：<±1.5％（典型值）；
片间一般差异值：<±3％（典型值）。
利用一个外接电阻，可调整电流输出值;快速的输出电流响应， OE (最小值)：40ns
(VDD= 3.3V)
恒电流输出范围：3～45 mA
高达25MHz时钟频率
具有施密特触发器输入装置
工作电压：3.3V/5V
封装形式：SSOP24-3(MBI5020S)，
SSOP24-2(MBI5020SN)，SOP24(MBI5020M)

三,应用范围 (Applications)
LED 显示面版设计的驱动

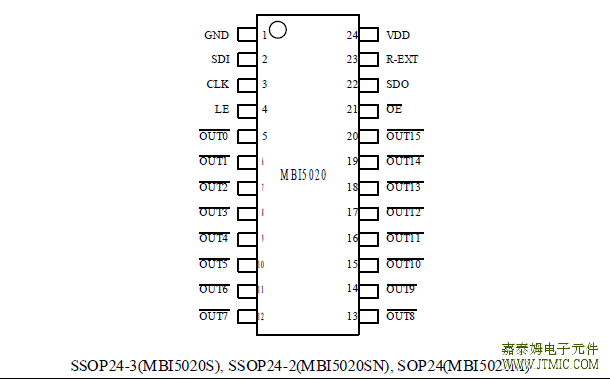

四,产品封装图 (Package)
