JTM2528,JTM2522 双通道直流马达驱动器,全桥驱动 ,驱动前进、后退、停止及刹车功能 ,.超低的待机电流和工

　　目录
1.产品概述         2.产品特点
3.应用范围                       4.产品封装图
5.电路原理图             6.产品PCB
7.产品BOM                       8.产品PDF文档
9.功能概述

一,产品概述(General Description)
1.绝对最大额定值

参数	符号	额定值	单位
电源电压	VCC	5.5	V
控制输入电压	VIN	VCC	V
功耗	Pd	1.73	W
热阻	θJA	75	℃/W
工作温度	Topr	-20~85	℃
结温	Tj	150	℃
存储温度	Tstg	-55~150	℃
输出电流峰值/通道	Iop	2.5	A
最大连续输出电流/通道	Ioc	1.8	A

2.推荐工作条件

参数	符号	参数值	单位
电源电压	VCC	2.2~5.5	V
控制输入电压	VIN	0~VCC	V
正、反转输出电流	Iout	1.8	A

3.电气特性

参数	符号	测试条件	最小值	典型值	最大值	单位
整体线路
电路关断电流	ICH	INA=INB=1	—	0	10	uA
工作电流	ICC	INA=H, INB=L or INA=L, INB=H or INA=H, INB=H	—	0.3	1	mA
控制输入
高电平输入电压	VINH		2.0	—	—	V
低电平输入电压	VINL		—	—	0.8	V
高电平输入电流	IINH	VIN=3V	—	5	20	uA
低电平输入电流	IINL	VIN=0V	-1	0	—	uA
下拉电阻	RIN		—	1.5	—	MΩ
驱动
输出导通阻抗	RON	Io=±200mA	—	1	1.6	Ω
二极管
漏电流	IDLEAK	VCC=5V	—	—	100	uA
二极管导通电压	VD	IOUT=400mA	—	—	1.7	V

二.产品特点(Features)

1.双通道内置功率MOS

2.全桥驱动

3.驱动前进、后退、停止及刹车功能

4.超低的待机电流和工作电流

5.低导通电阻（1.0Ω）
6.最大连续输出电流可达 1.8A/每通道,峰值 2.5A
7宽电压工作范围
采用 SOP-16 封装形式

三,应用范围 (Applications)

玩具马达驱动

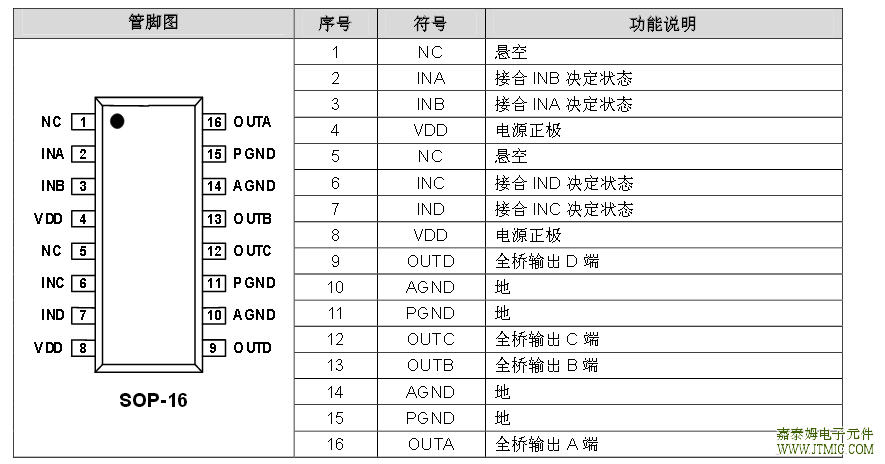

四,产品封装图 (Package)

五,电路原理图

六, 产品PCB
(略)
七.产品BOM
(略)
八.产品PDF文档

JTM2528

九,功能概述

芯片使用注意事项

1、以上推荐电路及参数仅适用于普通遥控车玩具，其他玩具及电机驱动在使用JTM2528 时请根据实际情况来
使用。
2、持续电流驱动能力受封装形式、VDD、VCC、芯片差异及环境温度等因素影响，规格书给出参数仅供参考。
在实际使用中请根据产品考虑一定的余量。
3、 JTM2528 采用 MOS 工艺设计制造，对静电敏感，要求在包装、运输、加工生产等全过程中需注意做好防
静电措施。
