一,产品概述(General Description)
JTM5911 是一款专为移动电源设计的同步升压的单芯片解决方案,内部集成了线性充电管理模块、同步放电管理模块、电量检测与 LED 指示模块、保护模块。
JTM5911 内置充电与放电功率 MOS,充电电流可以设定,最大充电电流为 1.2A,同步升压输出支持 1.5A 输出电流。
JTM5911 内部集成了温度补偿、过温保护、过充与过放保护、输出过压保护、输出重载保护、输出短路保护等多重安全保护功能以保证芯片和锂离子电池的安全,应用电路简单,只需很少元件便可实现充电管理与放电管理。
二.产品特点(Features)
放电输出:5V/1.5A
充电电流:最大 1.2A
效率高达 93%
BAT 放电终止电压:2.9V
可定制 3 档或 5 档电量指示
可选 4.2V/4.35V 充电电压
最大 10uA 待机电流
智能温度控制与过温保护
集成输出过压保护、短路保护、重载保护
集成过充与过放保护
支持涓流模式以及零电压充电
支持手电筒功能,最大输出 100mA
封装形式:SOP16
三,应用范围 (Applications)
移动电源

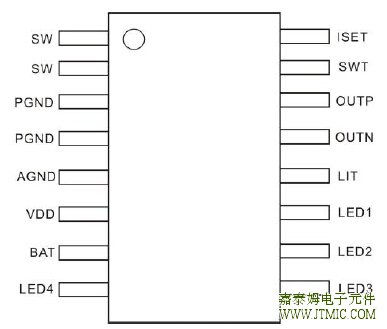

四,产品封装图 (Package)

管脚号 | 管脚名称 | 描述 |
1 | SW | 升压功率 NMOS 的漏极 |
2 | SW | 升压功率 NMOS 的漏极 |
3 | PGND | 功率地 |
4 | PGND | 功率地 |
5 | AGND | 模拟地 |
6 | VDD | 电源输入端 |
7 | BAT | 锂离子电池正极 |
8 | LED4 | PMOS 漏极输出电量指示端,外接电量指示 LED 灯到 GND |
9 | LED3 | PMOS 漏极输出电量指示端,外接电量指示 LED 灯到 GND |
10 | LED2 | PMOS 漏极输出电量指示端,外接电量指示 LED 灯到 GND |
11 | LED1 | PMOS 漏极输出电量指示端,外接电量指示 LED 灯到 GND |
12 | LIT | NMOS 开漏手电筒照明输出端,可以驱动 100mA 的 LED 灯用于手电筒照明 |
13 | OUTN | 升压输出负极端 |
14 | OUTP | 升压输出正极端以及输出电压采样端 |
15 | SWT |
手电筒和电量指示使能端,接按键到 GND,短按按键显示电量,长按按键 2S 手电筒打开或关闭 |
16 | ISET | 充电电流设定端,外接一电阻到 GND 用于设定充电电流 |

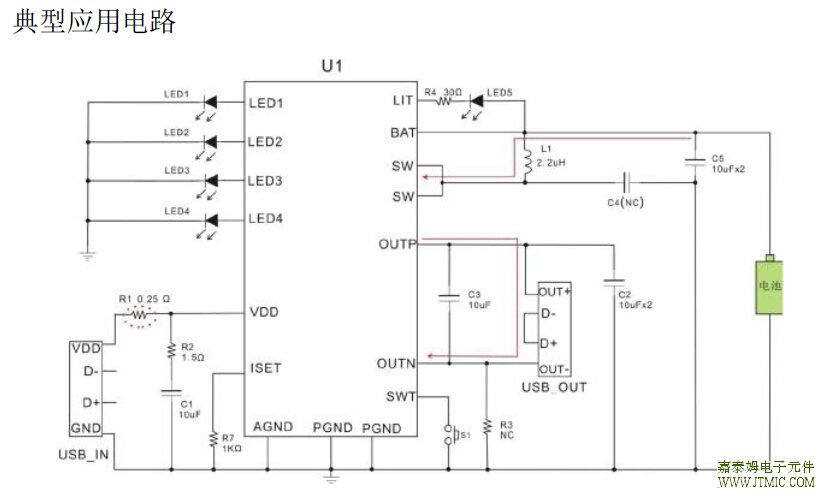

五,电路原理图

六.产品PDF文档
![]() |
JTM5911 |
七,功能概述
恒温充电模式
JTM5911 内部集成了温度反馈环路,充电时,如果芯片内部的温度升高到 110℃,充电电流会随着芯片的温度升
高而降低,从而减小系统功耗,降低温升,当温度升高到 130℃时,充电电流减小为零,由于温度反馈控制, IC
工作温度最终会稳定在 110℃~130℃之间的某个值。
充电电流设定
充电电流可以通过设定 ISET 引脚的电阻来设定,最大可设定充电电流为 1A,电流设定关系如下式:

充电模式
如果充电之前锂离子电池电压低于 2.9V,为了保护电池,JTM5911 工作在涓流充电模式,此时充电电流为正常设
定电流的 1/10;当电池电压达到 2.9V 以后,JTM5911 进入恒流充电模式,以设定的电流给电池充电;当电池 电压达到 4.2V 后,
JTM5911 工作在恒压充电模式,此 时输出电压恒定,充电电流逐渐减小,当充电电流减小 为正常设定电流的 1/5 时,充电过程结束,
充电电流降为 零。
负载检测与低功耗智能待机
负载插入时 JTM5911 可以自动检测到负载并开启升压电路工作。当负载拔掉,经过 16S 延时,升压电路关闭,
IC 进入低电流待机模式,待机电流减小到 10uA 以下。
放电指示
放电时,LED1~LED4 根据电池电压指示当前电量,且当前电量的 LED 会以 1HZ 的频率慢闪,当电池电压低于
3.05V 时,LED1 会以 2HZ 频率快闪进行低电提示。
手电照明输出
LIT 端可以驱动 LED 灯用于手电筒照明,最大驱动电流为100mA , 可以给 LED 串联电阻来减小指示手电灯的电
流,SWT 是手电照明使能端,如果长按 S1 键 1.2S,手电筒打开,再次长按 S1 键 1.2S 手电筒输出关闭。
电池低压保护
启动时,当 BAT 电压大于 3.2V 时,升压电路开始工作,工作过程中如果电池电压低于 3.05V,则 LED1 会以 2HZ
频率快闪提醒电量较低,当电池电压低于 2.9V,则放电输出关闭,JTM5911 进入低电流待机模式,待机电流小于 10uA。
过温保护
在充电或者放电时,如果芯片温度升高到 140℃,则芯片停止工作以保护芯片以及锂离子电池,等到温度降低到
120℃后再自动恢复工作。
保护功能
JTM5911 集成了过充保护、过放保护、充电温度补偿、过温保护、输出过压保护、输出重载保护、输出短路保
护等多重保护机制,也可以额外再加一颗 DW01 对系统进行双重保护。
元件选择
1、输出电容 C2/C3 选择质量较好的低 ESR 的贴片电容,否则会影响输出纹波;
2、电感 L1 的饱和电流需大于 4A,否则因电感饱和可能会导致芯片工作不正常;
3、电阻 R2 对封装尺寸无要求,但是 R2 不能省略;
4、电阻 R1 为可选,R1 主要是减小充电时芯片所承受的功耗降低芯片温度,这里需要根据 R1 的 实际功耗选择
封装尺寸。
PCB 设计参考
1、5V 输出端的 USB 外壳不能接 GND,需浮空;
2、IC 下面敷铜散热,散热面积尽量大且散热的地方留一些通孔增强散热;
3、AGND、PGND 直接打到 IC 下面的散热敷铜上;
4、BAT 与地的电容 C5 靠近 IC 的 BAT 和 GND 管脚,BAT+和 BAT-需先经过 BAT 电容再到 IC,各 GND 走线
要尽量粗,空余的地方全部走 GND;
5、应用图中红色标记的两条路径为大电流路径,走线要短且粗,尽量不要过过孔。
