JTM5901用于移动电源的管理芯片,内部由 1A 线性锂电充电模块，5V/1A 升压电源模块

1.产品概述         2.产品特点
3.应用范围    4.产品封装图
5.电路原理图              6.产品PDF文档
7.功能概述       8.相关产品

一,产品概述(General Description)
JTM5901是一款专门用于移动电源的管理芯片,内部由 1A 线性锂电充电模块，5V/1A 升压电源模块，电量显示模块以及综合控制保护模块四部分组成，

集成了电量指示，手电筒，按键控制，锂电充电管理，锂电放电控制以及锂电欠压保护等多项功能。

        JTM5901A是以线性方式进行充电，包括了涓流充电,恒流充电和恒压充电的充电过程。浮充电压精度可达±1%。
       JTM5901的 DC-DC 升压可以提供高达 90%以上的升压转换效率，可持续输出 1A 电流。JTM5901配置了 4 个 LED 用于电量或故障指示，每个端口最多可输出 8mA 电流。同时JTM5901       还配置了一个按键控制端口，双击（1S 内）控制手电筒，单击启动放电回路，长按关闭放电输出。
       JTM5901具有多重保护设计，包括负载过流保护和负载短路保护，输入端短路限流保护，同时芯片端口设计了高性能的 ESD 保护电路，使得该款芯片具有极高的可靠性。
       JTM5901采用 TSSOP16-PP 封装，极大的简化了移动电源的外围电路，同时可以有效的减少 PCB 面积。
二.产品特点(Features)

外围电路简单
浮充电压精度可达±1%
集成了 1A 线性充电，1A 升压输出，电量指示，
按键控制和锂电欠压保护。
升压效率最高可达 90%以上
负载过流及短路保护
输入端短路保护
四格电量指示
LED 手电功能，手电最大可恒流 60mA。
插拔自动充电功能
故障指示和排除后自恢复功能。
TSSOP16-PP 封装
三,应用范围 (Applications)
移动电源
IPAD，MID 备用电源

四,产品封装图 (Package)

引脚编号	引脚名称	引脚功能
1	VBAT	电池充电输出引脚
2	VDD	电源输入引脚
3	ISET	电池充电电流配置引脚
4	TS	电池温度侦测引脚（接地可屏蔽）
5	LED	手电灯驱动引脚，最大输出 60mA
6	KEY	按键输入引脚
7	L1	电量指示灯 1。
8	L2	电量指示灯 2
9	L3	电量指示灯 3
10	L4	电量指示灯 4
11	ISEN	输出电流侦测引脚（建议配置 50mho）
12	STB	待机 MOS 管控制引脚
13	PGND	USB 输出电源地。
14	OUT	升压电路输出引脚
15	AGND	内部电源地
16	LX	升压电路开关输出引脚

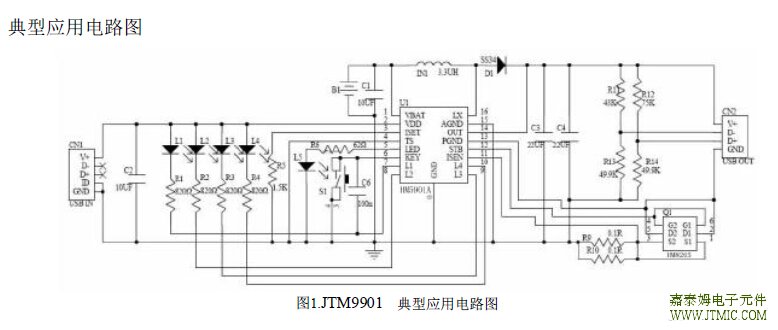

五,电路原理图

六.产品PDF文档

JTM5901

七,功能概述

参数	符号	测试条件	最小值	典型值	最大值	单位
充电部分
输入电压范围	VIN		4.5		6	V
输入电源	ICC	充电模式, RPROG =10K		400		uA
预充电电压	Vbat	VDD=5V	--	2.8	--	V
浮充电压	Vfloat	VDD=5V	4.16	4.2	4.24	V
涓流充电电流	Itrikl	Vbat<Vtrikl,Rprog=1k	93	100	107	mA
涓流电压滞后电压	Vtrhys	RPROG =1k	114	135	157	mV
VCC 欠压闭锁迟滞	Vuvhys	Vcc 从高到低	50	100	200	mV

八,相关产品

异步3合1移动电源IC:
异步3合1移动电源IC:
型号	功能	包含的模块	工作模式	最低放	放电过	充电电流	升压	待机	0V电	保护功能	封装形式
型号	功能	包含的模块	工作模式	电电压	流保护	充电电流	效率	功耗	池充电	保护功能	封装形式
JTM1605	0.6A 充电	线性锂电充电模块	充电	2.8V	0.6A		90%	60uA		过流(OCP)保护	SOT-26
	1A 放电	升压电源	放电							短路(SCP)保护
	全集成移动	模块状态指示	待机
	电源管理IC
JTM5900	1A 充电	锂电充电模块	充电	2.8V	1A		90%	60uA		过流(OCP)保护	SOP8-PP
	1A 放电	升压电源模块	放电							过压(OVP)保护
	三合一移动	综合控制模块	待机							短路(SCP)保护
	电源管理IC	保护模块	休眠							欠压保护
JTM6316	0.8A 充电	充电管理模块	充电	2.8V		通过	89%	16uA		电池过充	ESOP-8
	1A 放电	电量检测及	放电			电阻调节				过放保护
	移动电源	电量指示模块	待机							欠压保护
	管理IC	升压放电管理模块	休眠							芯片过温保护
										过流保护
JTM5901A	1A充电	1A 线性锂电	充电	2.8V	1.5A	通过	90%	100uA		负载过流保护	TSSOP16-PP
	1A放电	充电模块	放电			电阻调节				负载短路保护
	移动电源	5V/1A 升压	首次充电							输入端
	管理IC	电源模块	故障							短路限流保护
		电量显示模块以及								端口ESD保护
		综合控制保护模块
JTM5922B	1A 充电	充电管理模块	充电	2.9V		通过电阻调节	92%	8uA		电池过充	SOP-16
	扩流2.5A放电	电量检测及	放电							过放保护
	全集成移动	电量指示模块	待机							过压保护
	电源管理IC	升压放电管理模块								芯片过温保护
										短路保护

同步整流3合1移动电源IC:

型号	功能	包含的模块	工作模式	最低放	放电过	充电电流	升压	待机	0V电	保护功能	封装形式
型号	功能	包含的模块	工作模式	电电压	流保护	充电电流	效率	功耗	池充电	保护功能	封装形式
JTM5903	0.8A 充电	充电模块	充电	2.85V		0.8A	88%	20uA		电池过充	ESOP-8
	同步1A 放电	升压电源模块	放电							过放保护
	移动电源	电量显示模块	首次充电							欠压保护
	管理IC	以及保护模块	故障							芯片过温保护
										过流保护
										短路保护
JTM5913	0.6A 充电	充电管理模块	充电	2.85V		0.6A	90%	20uA		电池过充	SOP-8
	同步0.8A 放电	电量检测及	放电							过放保护
	移动电源	电量指示模块	待机							欠压保护
	管理IC	升压放电管理模块								芯片过温保护
										过流保护
										短路保护
JTM5923	0.8A 充电	锂电充电模块	充电	2.85V		0.8A	90%	20uA		电池过充	ESOP-8
	同步1A 放电	升压电源模块	放电							过放保护
	三合一移动	综合控制模块	待机							过压保护
	电源管理IC	保护模块								过载保护
										短路保护
JTM5911	1.2A 充电	充电管理模块	充电	2.9V		通过电阻调节	93%	10uA		电池过充	SOP-16
	同步1.5A 放电	电量检测及	放电							过放保护
	全集成移动	电量指示模块	待机							欠压保护
	电源管理IC	升压放电管理模块								芯片过温保护
										过流保护
										短路保护
JTM5912	1.2A 充电	充电管理模块	充电	2.9V		通过电阻调节	93%	10uA		电池过充	ESOP-16
	同步2A 放电	电量检测及	放电							过放保护
	全集成移动	电量指示模块	待机							欠压保护
	电源管理IC	升压放电管理模块								芯片过温保护
										过流保护
										短路保护
JTM5915	1.2A 充电	充电管理模块	充电	3.0V		通过电阻调节	91%	50uA		电池过充	SOP-16
	1A 放电	电量检测模块	放电							过放保护
	全集成	电量指示模块	待机							欠压保护
	移动电源管理IC	升压放电管理模块								芯片过温保护
										过流保护
										过压保护
										短路保护
JTM5918	2.5A 充电	充电管理模块	充电	3.0V		通过电阻调节	95%	50uA		电池过充	ESOP-16
	2A 放电	电量检测模块	放电							过放保护
	全集成	电量指示模块	待机							欠压保护
	移动电源管理IC	升压放电管理模块								芯片过温保护
										过流保护
										过压保护
										短路保护
JTM5919	3A 充电	充电管理模块	充电	3.0V		通过电阻调节	95%	50uA		电池过充	QFN-24
	2.4A 放电	电量检测模块	放电							过放保护
	移动电源管理IC	电量指示模块	待机							欠压保护
		升压放电管理模块								芯片过温保护
										过流保护
										过压保护
										短路保护
JTM5908	扩流开关2A充电	锂电充电模块	充电	2.8V			95%	26uA		过流(OCP)保护	SOP-16
	扩流同步2A放电	升压电源模块	放电							过压(OVP)保护
	三合一移动	电量显示模块	待机							短路(SCP)保护
	电源管理IC	综合控制模块								欠压保护
