JTM118 ,JTM117单通道直流马达驱动器,单通道内置功率 MOS 全桥驱动驱动前进、后退、停止及刹车功能内置

　　目录
1.产品概述         2.产品特点
3.应用范围                       4.产品封装图
5.电路原理图             6.产品PCB
7.产品BOM                       8.产品PDF文档
9.功能概述

一,产品概述(General Description)
绝对最大额定值

参数	符号		额定值	单位
电源电压	VCC		5.5	V
功耗	Pd	DIP-8	1	W
功耗	Pd	SOP-8	0.96	W
热阻	θJA	DIP-8	125	℃/W
热阻	θJA	SOP-8	130	℃/W
工作温度	Topr		-20~85	℃
结温	Tj		150	℃
存储温度	Tstg		-55~150	℃
手工焊接温度			350~370	℃
输出电流峰值	Iop		2.5	A
最大连续输出电流	Ioc		1.8	A

推荐工作条件

参数	符号	参数值	单位
电源电压	VCC	2.2~5.5	V
控制输入电压	VIN	0~VCC	V
正、反转输出电流	Iout	-600~600	mA

电气特性

参数	符号	测试条件	最小值	典型值	最大值	单位
整体线路
电路关断电流	ICCST	INA=INB=1	—	0	10	uA
工作电流	ICC	INA=H, INB=L or INA=L, INB=H or INA=H, INB=H	—	0.3	1	mA
控制输入
高电平输入电压	VINH		2.0	—	—	V
低电平输入电压	VINL		—	—	0.8	V
高电平输入电流	IINH	VIN=3V	—	5	20	uA
低电平输入电流	IINL	VIN=0V	-1	0	—	uA
下拉电阻	RIN		—	1.5	—	MΩ
驱动
输出导通阻抗	RON	Io=±200mA	—	1	1.6	Ω

二.产品特点(Features)

1.单通道内置功率 MOS 全桥驱动
2.驱动前进、后退、停止及刹车功能
3.内置迟滞热效应过流保护功能
4.低导通电阻（1.0Ω）
5.最大连续输出电流可达 1.8A,峰值 2.5A
6.无需外围滤波电容
7.采用 SOP-8 、DIP-8 封装形式
三,应用范围 (Applications)
玩具马达驱动

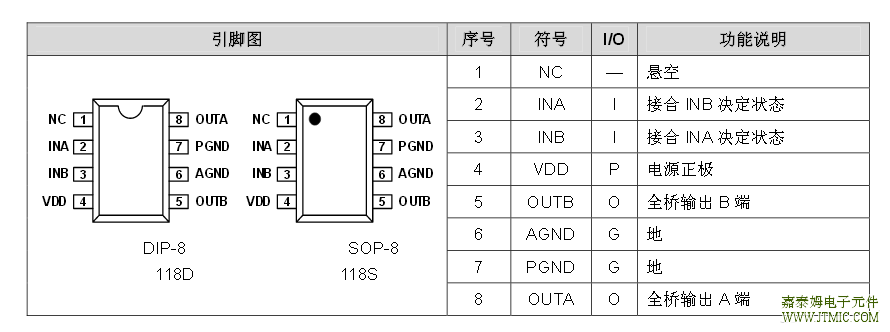

四,产品封装图 (Package)

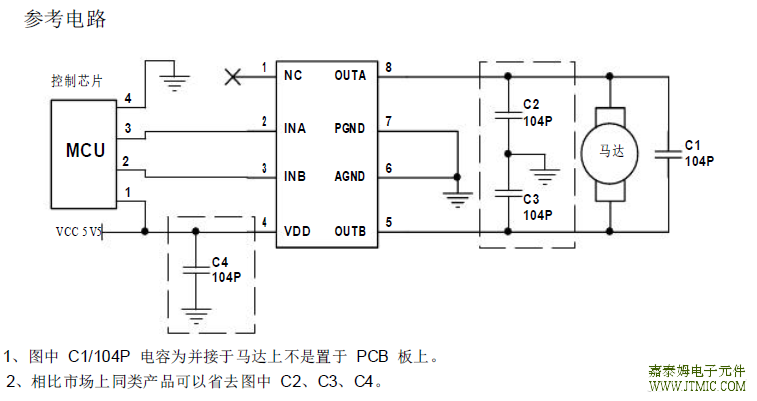

五,电路原理图

六, 产品PCB
(略)
七.产品BOM
(略)
八.产品PDF文档

JTM118 单通道直流马达驱动器

九,功能概述

以上推荐电路及参数仅适用于普通遥控车玩具，其他玩具及电机驱动在使用 JTM118 时请根据实际情况来使用。
2、持续电流驱动能力受封装形式、VDD、VCC、芯片差异及环境温度等因素影响，规格书给出参数仅供参考。
在实际使用中请根据产品考虑一定的余量。
3.JTM118 采用 MOS 工艺设计制造，对静电敏感，要求在包装、运输、加工生产等全过程中需注意做好防静电措

施。
