目录
1.产品概述                       2.产品特点
3.应用范围                       4.产品封装图
5.电路原理图                   6.产品PCB
7.产品BOM                       8.产品PDF文档
9.功能概述

一,产品概述(General Description)


二.产品特点(Features)

6.内置带迟滞效应的过热保护电路
7.抗静电等级：3KV (HBM)。

三,应用范围 (Applications)
1.2-6 节 AA/AAA 干电池供电的玩具马达驱动；
2.2-6 节镍-氢/镍-镉充电电池供电的玩具马达驱动；
3.1-2 节锂电池供电的马达驱动

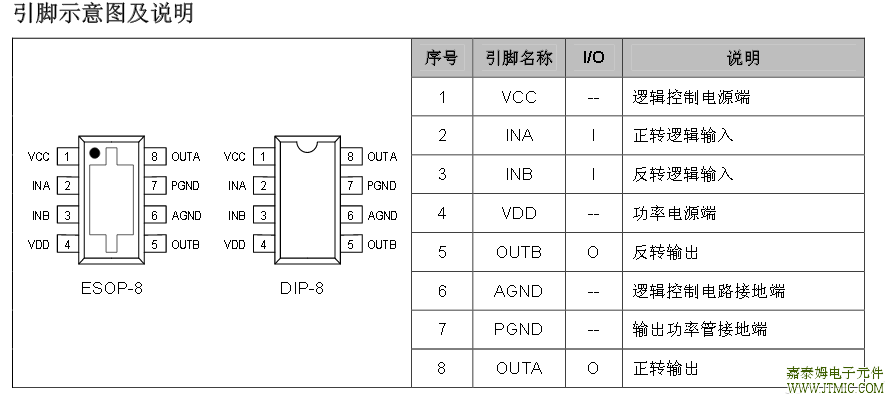

四,产品封装图 (Package)

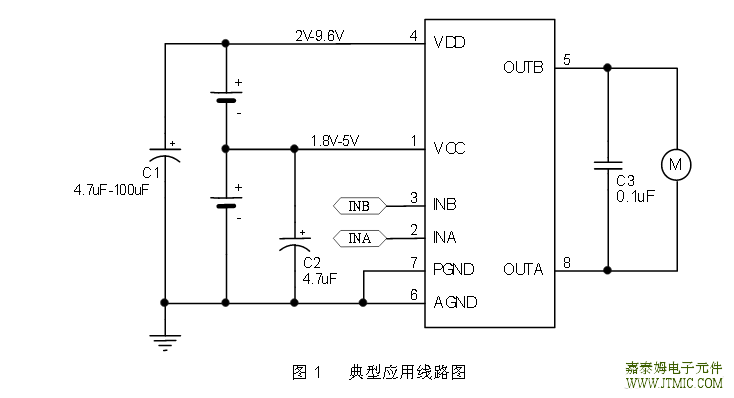

五,电路原理图

特别注意事项:
图 1 中的功率电源 VDD 对地去耦电容(C1)容值应根据具体的应用调整，VDD 电压越高，输出峰值电流越大，
C1 取值越大,但是电容 C1 的取值至少需要 4.7uF。在高压、大电流的应用条件下建议电容 C1 取值 100uF。
逻辑电源 VCC 对地电容 C2 必须至少需要 4.7uF，实际应用时不需要靠近芯片单独添加一个电容，可以与其
它控制芯片(RX2、MCU)等共用。如果 VCC 对地没有任何电容，当电路因过载进入过热保护模式后，电路可能会
进入锁定状态。进入锁定状态后，必须重新改变一次输入信号的状态，电路才能恢复正常。只要 VCC 对地有超过
4.7uF 电容，电路就不会出现锁定状态。
图 1 中驱动电路 OUTA 与 OUTB 之间的 0.1uF 电容(C3)是表示接在马达两端的电容，不需要单独添加。
六, 产品PCB
(略)
七.产品BOM
  (略)
八.产品PDF文档

JTM2518

九,功能概述
1.绝对最大额定值

参数	符号	值	单位
最大逻辑控制电源电压	VCC（MAX）	7	V
最大功率电源电压	VDD（MAX）	10	V
最大外加输出端电压	VOUT（MAX）	VDD	V
最大外加输入端电压	VIN（MAX）	VCC	V
最大峰值输出电流	IOUT（MAX）	3.5	A
最大功耗	PD	1.25	W
结到环境热阻（DIP-8）	θJAD	100	℃/W
工作温度范围	Topr	-20 ~ +85	℃
结温	TJ	150	℃
储存温度	Tstg	-55 ~ +150	℃
焊接温度	TLED	260℃（10s）

推荐工作条件

参数	符号	最小值	典型值	最大值	单位
逻辑和控制电源电压	VCC	1.8	--	5	V
功率电源电压	VDD	2	--	9.6	V
持续输出电流	IOUT	--	1.8	--	A

电特性参数表

参数	符号	测试条件	最小值	典型值	最大值	单位
电源参数
VCC 待机电流	IVCH	INA=INB=L；VCC=7V VDD=10V；输出悬空	--	0	10	uA
VDD 待机电流	IVDDST		--	0	10
VCC 静态电源电流
IVCC	INA=H or INB=H；输出悬空	--	182	--	uA
VDD 静态电源电流	IVDD	INA=H or INB=H；输出悬空	--	83		--
输入逻辑电平
输入高电平	VINH		2	--	--	V
输入低电平	VINL		--	--	0.8
输入电平迟滞
VHYS		--	0.6	--
输入高电平电流
IINH	VINH=2.5V，VCC=3V	--	191	--	uA
输入下拉电阻	RIN	VINH=3V，VCC=3V	--	12	--	KΩ
功率管导通内阻
导通电阻	RON	IO=±200mA,VDD=6V,TA=25℃	--	0.28	--	Ω
		IO=±1800mA,VDD=6.5V,TA=25℃	--	0.38	--
保护功能参数
热关断温度点	TSD		--	150	--	℃
热关断温度迟滞	TSDH		--	20	--
功率 MOSFET 体二极管导通特性
PMOS 体二极管	VPD	I=400mA,VCC=3V,VDD=INA=INB=0V	--	0.69	--	V
