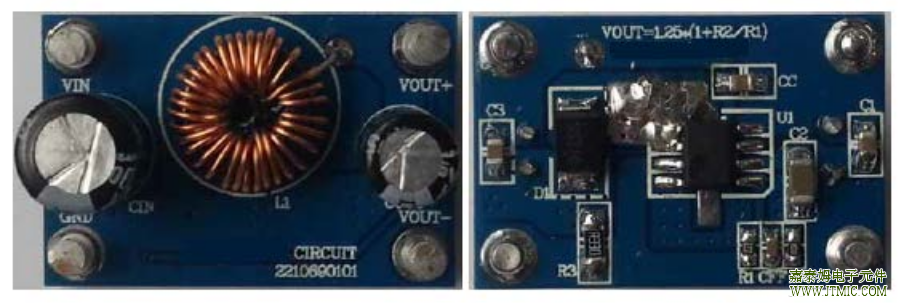

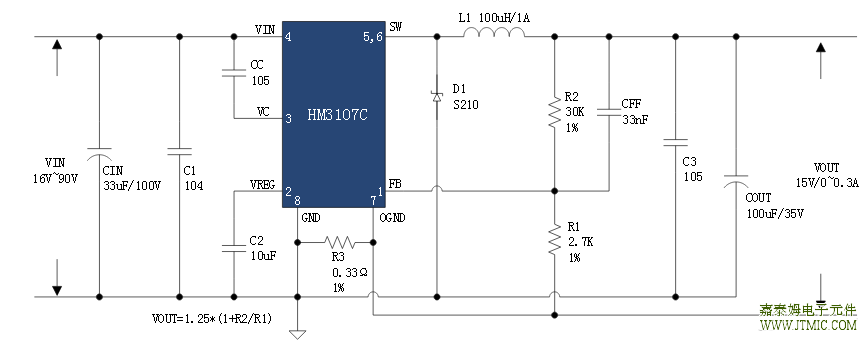

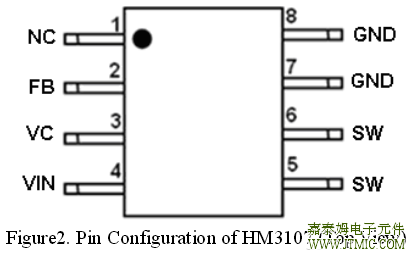

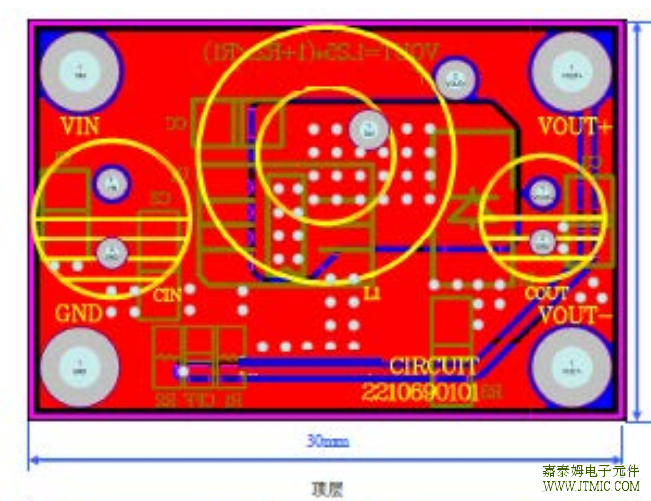

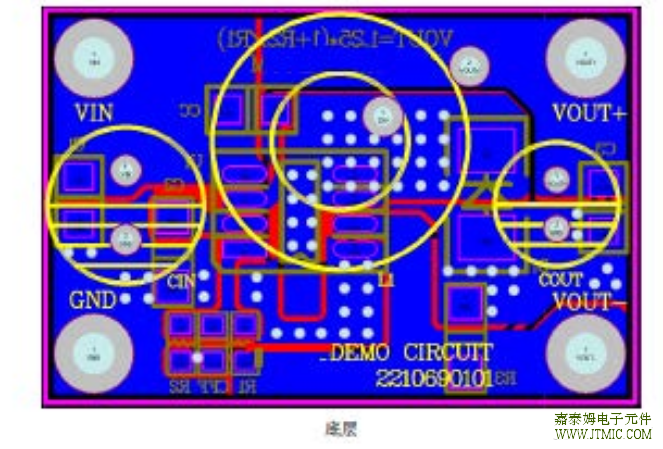

221069A01 是为产品,JTM3107C制作的演示板，用于 DC16V~90V 输入，输出 15V，输出最大 0.3A 的应用演示，最高转换效率可以达到 90%以上。是开关降压型 DC-DC 转换芯片；固定开关频率 150KHz，可减小外部元器件尺寸。芯片具有出色的线性调整率与负载调整率，输出电压支持 1.25V 至低于输入电压 2V 间任意调节。芯片内部集成过流保护、短路保护等可靠性模块。

输入电容选择
在连续模式中，转换器的输入电流是一组占空比约为 VOUT/VIN 的方波。为了防止大的瞬态电压，必须采用针对
最大 RMS 电流要求而选择低 ESR(等效串联电阻)输入电容器。对于大多数的应用，1 个 10uF 的输入电容器就足够了，
它的放置位置尽可能靠近JTM3107C 的位置上。最大 RMS 电容器电流由下式给出：

其中，最大平均输出电流 IMAX 等于峰值电流与 1/2 峰值纹波电流之差，即 IMAX=ILIM-△IL/2。在未使用陶瓷
电容器时，还建议在输入电容上增加一个 0.1uF 至 1uF 的陶瓷电容器以进行高频去耦。
输出电容选择
在输出端应选择低 ESR 电容以减小输出纹波电压，一般来说，一旦电容 ESR 得到满足，电容就足以满足需求。任
何电容器的 ESR 连同其自身容量将为系统产生一个零点，ESR 值越大，零点位于的频率段越低，而陶瓷电容的零点处
于一个较高的频率上，通常可以忽略，是一种上佳的选择，但与电解电容相比，大容量、高耐压陶瓷电容会体积较大，
成本较高，因此使用 0.1uF 至 1uF 的陶瓷电容与低 ESR 电解电容结合使用是不错的选择。
输出电压纹波由下式决定：

式中的 F：开关频率，COUT：输出电容，△IL：电感器中的纹波电流。
电感选择
虽然电感器并不影响工作频率，但电感值却对纹波电流有着直接的影响，电感纹波电流IL随着电感值的增加而
减小，并随着 VIN 和 VOUT 的升高而增加。用于设定纹波电流的一个合理起始点为IL=0.3*ILIM，其中 ILIM 为峰
值开关电流限值。为了保证纹波电流处于一个规定的最大值以下，应按下式来选择电感值：

续流二极管
续流二极管建议使用肖特基二极管，比如 S210。它的额定值为平均正向电流 2A 和反向电压 100V。1A 电流下典
型正向电压为 0.56V。该二极管仅在开关关断期间有电流流过。峰值反向电压等于稳压器的输入电压。在正常工作时平
均正向电流可计算如下：


ID(AVG)=

IOUT (VIN − VOUT )
VIN
