一,产品概述(General Description)

221047A01 是为产品HM3105B制作的演示板，用于 DC8V~40V 输入，输出电压 5V，输出电流 8A 的降压恒压应用

演示，最高转换效率可以达到 93%。
HM3105B DC-DC 转换芯片；固定开关频率 180KHz，可减小外部元器件尺寸，方便 EMC 设计。芯片具有出色的线性调整率与负载调整率，输出电压支持 1.25V~36V 间任意调节。芯片内部集成输入过压保护、过流保护、过温保护、短路保护等可靠性模块。
HM3105B为标准 TO220-5L 封装，集成度高，外围器件少，应用灵活
二.产品特点(Features)
Wide 8V to 40V Input Voltage Range
Output Adjustable from 1.25V to 36V
Maximum Duty Cycle 100%
Minimum Drop Out 0.3V
Fixed 180KHz Switching Frequency
8A Constant Output Current Capability
Internal Optimize Power MOSFET
High efficiency up to 96%
Excellent line and load regulation
Built in thermal shutdown function
Built in current limit function
Built in output short protection function
Built in input over voltage protection
Available in TO220-5L package

三,应用范围 (Applications)
LCD Monitor and LCD TV
Portable instrument power supply
Telecom / Networking Equipment

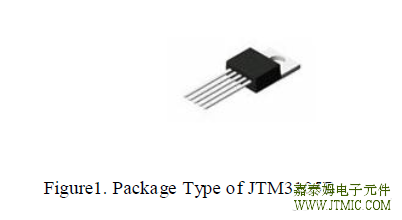

四,产品封装图 (Package)

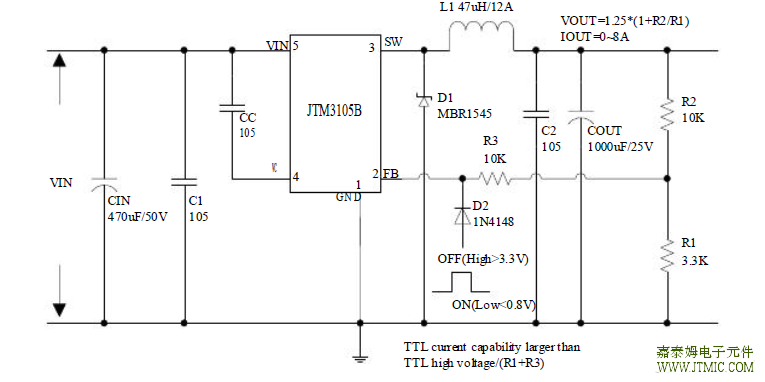

五,电路原理图

引脚号	引脚名称	引脚描述
1	GND	接地引脚
2	FB	反馈引脚，通过外部电阻分压网络，检测输出电压进行调整
3	SW	功率输出
4	VC	内部电压调节旁路电容
5	VIN	输入电压，支持 DC8V~40V 宽范围电压操作，需要在 VIN 与 GND 之间并联电解电容以消除噪声

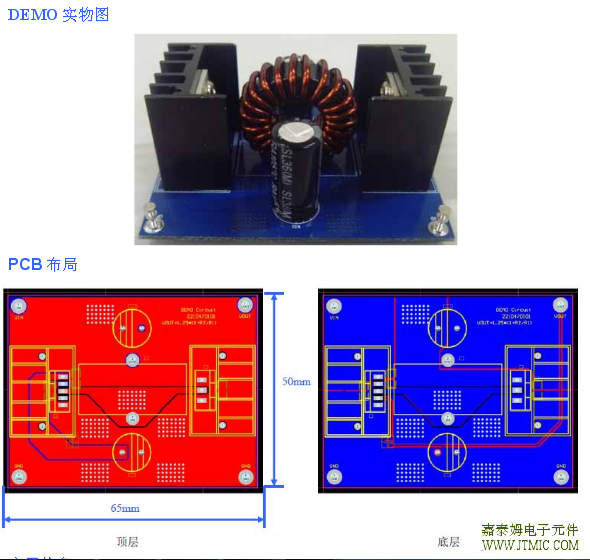

六, 产品PCB

七.产品BOM

序号	数量	参考位号	说明	生产商型号	生产商
1	3	C1,C2,CC	1uF,50V,Ceramic,X7R,0805	C2012X7R1H105K	TDK
2	1	CIN	470uF,50V,Electrolytic,(12.5*20)	YXJ-50V-470uF	Rubycon
3	1	COUT	1000uF,25V,Electrolytic,(10*20)	YXJ-25V-1000uF	Rubycon
4	1	D1	45V,15A,TO220-3L,Schottky Barrier Rectifier	MBR1545	Onsemi
5	1	L1	47uH,10A,(28*12)
6	1	R1	3.3KΩ,1%,1/16W,Thick Film,0603	RC0603XR-073301	Yageo
7	1	R2	10KΩ,1%,1/16W,Thick Film,0603	RC0603XR-071002	Yageo
8	1	U1	40V,8A,BUCK,DC-DC Converter,TO220-5L	HM3105B	H&M SEMI

八.产品PDF文档

HM3105B DC-DC 转换芯片

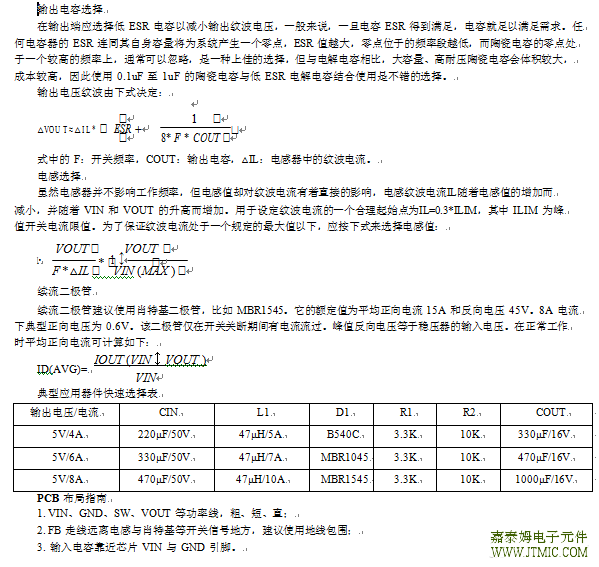

九,功能概述
