一,产品概述(General Description)
        The JTM6100 is an ultra low power battery monitor,and is specially designed for monitoring single or multi lithium-ion (Li+) cells, multi-cell alkaline,NiCd, NiMH and multi-cell lead acid batteries.The device offers a single low-battery output and
features fixed hysteresis. The hysteresis eliminates the output chatter sometimes associated with battery voltage monitors, usually due to input voltage noise or battery terminal voltage recovery after load removal.
     The device is available in 5 pin SOT23 package and is fully specified over the -40°C to +85°C extended temperature range.

二.产品特点(Features)
Precise Reset Threshold: ±2%
Hysteresis to Eliminate the Output Chatter
CMOS Output
60ms typical Delay to Filter out the noise
1.8µA Supply Current @VCC=3V
Guaranteed Output Valid to VCC = +1.15V
Power Supply Transient Immunity
Operating Temperature Range
-40°C to +85°C
Available in SOT23-5

三,应用范围 (Applications)
Battery-powered Systems
Multi-cell Li+ Batteries Monitoring
Multi-cell Alkaline, NiCd or NiMH Batteries Monitoring
Multi-cell Lead Acid Batteries Monitoring

四.下载产品资料PDF文档

jtm6100

五,产品封装图 (Package)

Pin No.	Symbol	Description
1	GND	Negative Terminal of Power Supply(Ground)
2	VCC	Positive Terminal of Power Supply. This pin is the power supply to internal circuit.
3	LBO	Low Battery Output. CMOS output. If the voltage at LBI pin is higher than the rising threshold for more than 60ms typical, LBO will transition to high; If the voltage at LBI pin is lower than the falling threshold, LBO will transition to low.
4	LBI	Low Battery Input. The voltage that needs to be monitored is sensed at this pin. Generally LBI pin should be tied to an external resistor divider to sense the battery voltage.
5	NC	No Connection.

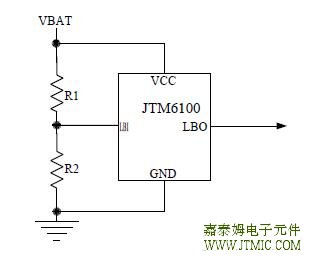

六.电路原理图

七,功能概述
JTM6100 is an ultra low power battery monitor, if the voltage at LBI pin falls below the falling threshold,
LBO will become low after a short delay(20us typical); If the voltage at LBI pin goes higher than the rising
threshold, LBO will become high after a delay of 60ms typical, the delay can filter out the noise or any
disturbance on the monitored voltage caused by the load switch on or switch off, so the system reliability is
enhanced. The difference between rising threshold and falling threshold is also called hysteresis, which can
provide noise immunity and to remove the possibility of output chatter due to battery terminal voltage
recovery after the load removal.
JTM6100 is specially designed for monitoring single or multi lithium-ion (Li+) cells, multi-cell alkaline,
NiCd, NiMH and multi-cell lead acid batteries.
The operation of the device can be best understood by referring to figure 3.

八,相关产品

多节锂电充电IC
多节锂电充电IC
型号	电池数量	工作模式	工作电压	最大	工作电流	恒流恒压	输出电压	开关频率	封装
型号	电池数量	工作模式	工作电压	充电电流	工作电流	精度	输出电压	开关频率	封装
JTM4063	三节	开关式，外置MOS	7.5V-28V	5A	1.75mA	1%	12.6V	300KHz	TSSOP-16
JTM4064	四节	开关式，外置MOS	7.5V-28V	5A	1.95mA	1%	16.8V	300KHz	TSSOP-16
JTM4065	1-6节可设置	开关式，外置MOS	7.5V-28V	5A	1.7mA	1%	可调	300KHz	TSSOP-16


型号	输入电压	最大充电电流	充电类型	单节截止电压	封装形式
JTM4058	2.6-7.5V	250mA	1到8节镍镉/镍氢电池充电IC	1.35V	SOP-8
JTM4059	2.3-6.5V	1.2A	1到3节镍镉/镍氢/镍锌电池充电IC	1.35V	ESOP8
JTM4059B	3.1-6.5V	1A	1到4节镍镉/镍氢电池充电IC	1.35V	ESOP8
JTM4068	7.5-28V	扩流5A	2-17节镍氢电池充电IC	1.35V	TSSOP16
JTM4067	7.5-28V	扩流5A	单节/多节铅酸电池充电IC	3.6V	TSSOP16




型号	输入耐压	检测电压范围	检测电	输出形式	工作电流	封装	直接替代型号
型号	输入耐压	检测电压范围	压精度	输出形式	工作电流	封装	直接替代型号
JTM61C/NXX2	12V	1.1/1.8/2.0/2.1/2.2/2.4/2.5/	2%	CMOS/N沟道	1.1uA	SOT-23	XC61FC(N)/XC61CC(N)/
		2.7/2.8/3.0/3.3/3.5/3.6/					RT9808/RT9809/AIC1680/
		3.9/4.0/4.2/4.4/5.0V					AP8822/S808/UT81XX
JTM70XX	12V	1.1/1.8/2.0/2.1/2.2/2.4/2.5/	2%	CMOS/N沟道	1.1uA	SOT-23	HT70XX/KIA70XX
		2.7/2.8/3.0/3.3/3.5/3.6/				SOT-89
		3.9/4.0/4.2/4.4/5.0V				TO-92
JTM6100	6.5V	1.2V以上，可以设置	2%	CMOS	1.8uA	SOT-25
JTM809系列	6V	2.63V/2.93V/3.08V/	1%	CMOS	1.0uA	SOT-23	MAX809/
JTM809系列	6V	4.00V/4.38V/4.63V	1%	CMOS	1.0uA	SOT-23	IMP809/AME8500
JTM810系列	6V	2.63V/2.93V/3.08V/	2%	CMOS	8.0uA	SOT-23	MAX810/IMP810
JTM810系列	6V	4.38V/4.63V	2%	CMOS	8.0uA	SOT-23	MAX810/IMP810
JTM811系列	6V	2.93V/4.00V/	2%	CMOS	8.0uA	SOT-143	MAX811/IMP811
JTM811系列	6V	4.38V/4.63V	2%	CMOS	8.0uA	SOT-143	MAX811/IMP811

我司的JTM61C/NXXXMR/SOT-23有如下优点：
1.耐压可达12V
2.静态电流小，只有1uA(典型值).
3.输出方式有N沟道和CMOS 2种.
4.输出检测电压值范围广,从1.1V~5.0V可以定义各电压值，
可以每隔0.1V定制.
5.目前检测电压有1.1/1.8/2.0/2.2/2.4/2.5/2.7/2.8/3.0/3.3/3.5/3.6/3.9/4.0/4.2/4.4V
6.封装采用金线，全测产品，一致性好，品质稳定.

我司的JTM70XXMR/PR SOT-23/SOT-89有如下优点：
1.耐压可达12V
2.静态电流小，只有1uA(典型值).
3.输出方式是N沟道输出.
4.输出检测电压值范围广,从1.1V~5.0V可以定义各电压值，
可以每隔0.1V定制.
5.目前检测电压有1.1/1.8/2.0/2.2/2.4/2.5/2.7/2.8/3.0/3.3/3.5/3.6/3.9/4.0/4.2/4.4V
6.封装采用金线，全测产品，一致性好，品质稳定.


内置MOS DC-DC 升压IC

型号	工作模式	工作	输出电压	输出电	输出电	内置MOS	效率	静态	工作频率	封装	直接替代型号
		电压范围		压形式	压精度	最大输		电流
						出电流
JTMXX1C	PFM	0.8V-Vout	2.2/2.7/2.8	固定输出	±2%	500mA	85%	4uA	350KHz	SOT-89	XC6382/XC6371/
			3.0/3.3/							SOT23-3L	RT9261B/HT77XX/
			3.6/4.0/5.0V							TO-92	BL8530/AIC1642/
											S8351
JTM1538	PWM	2.5V-6.0V	最大28V	可调输出	±2%	1.5A	90%	1uA	1.2MHz	SOT-25	AT1308/LTC1615/AP3012
	PFM										AIC1896/LM2703/ACT6311/APW7137/
											LM2731/TPS61040/MP1540/1/RT9284A/
											G5103/G5125/XC9119/AP1522/EUP2571/
JTM1548	PWM	2.5V-6.0V	最大12V	可调输出	±2%	3.5A	95%	1uA	1.2MHz	SOT-26	SY7208/SY7152/
JTM1548	PFM	2.5V-6.0V	最大12V	可调输出	±2%	3.5A	95%	1uA	1.2MHz	SOT-26	LTC3426/TPS6107X
JTM1548B	PWM	2.0V-24V	最大28V	可调输出	±2%	4A	97%	0.1uA	1.2MHz	SOT-26	SY7208/SY7152/
JTM1548B	PFM	2.0V-24V	最大28V	可调输出	±2%	4A	97%	0.1uA	1.2MHz	SOT-26	LTC3426/TPS6107X
JTM1558	PWM	2.5V-6.5V	最大8V	可调输出	±2%	5A	93%	100uA	1.2MHz	SOT-26	SY7208/SY7152/
JTM1558	PWM	2.5V-6.5V	最大8V	可调输出	±2%	5A	93%	100uA	1.2MHz	SOT-26	LTC3426/TPS6107X
JTM1547	PWM	2.3-6V	最大14V	可调输出	±2%	4A/带限	96%	0.1uA	1.2MHz	SOT-26	FP6291
JTM1547	PWM	2.3-6V	最大14V	可调输出	±2%	流保护	96%	0.1uA	1.2MHz	SOT-26	FP6291
JTM6291	PWM	2.5V-6.0V	最大12V	可调输出	±2%	2A/带限	90%	200uA	1.2MHz	SOT-26	FP6291
JTM6291	PWM	2.5V-6.0V	最大12V	可调输出	±2%	流保护	90%	200uA	1.2MHz	SOT-26	FP6291
JTM1534	PWM	0.9V-6.0V	1.5V-12V	可调输出	±2%	4A	90%	0.5uA	1MHz	SOT-25
JTM1534	PFM	0.9V-6.0V	1.5V-12V	可调输出	±2%	4A	90%	0.5uA	1MHz	SOT-25
JTM1615	PWM	1.2V-15V	最大34V	可调输出	±2%	350mA	80%	1uA	1MHz	SOT-25	LTC1615/AIC1896/AP5727
											LM2703/5/AT1308/G5125/LM2731/
											TPS61040/1/G5103/MP1540/1/RT9284A
											XC9119/MP1522/AP1522/EUP2571/
JTM9266	PWM	1.0V-10V	最大12V	可调输出	±2%	2.5A	92%	70uA	450KHz	SOT-26	RT9266/PT1301/
JTM9266	PWM	1.0V-10V	最大12V	可调输出	±2%	2.5A	92%	70uA	450KHz	SOT-26	AX1301
JTM6293	PWM	2.6V-6.0V	最大12V	可调输出	±2%	3.5A	90%	170uA	1MHz	ESOP-8	FP6293
JTM6293B	PWM	2.5V-6.0V	最大9V	可调输出	±2%	4.5A	95%	0.1uA	1MHz	ESOP-8	FP6298/FP6293
JTM6293B	PFM	2.5V-6.0V	最大9V	可调输出	±2%	4.5A	95%	0.1uA	1MHz	ESOP-8	FP6298/FP6293
JTM9225	PWM	2.5V-6.5V	最大8V	可调输出	±2%	5.5A	93%	100uA	1.2MHz	ESOP-8
JTM6297	PWM	3.6V-26V	最大60V	可调输出	±2%	2A	90%	70uA	400KHz	SOP-8
JTM6298	PWM	3.6V-36V	最大60V	可调输出	±2%	3A	92%	70uA	400KHz	TO252-5L
JTM6299	PWM	5V-45V	最大60V	可调输出	±2%	5A	94%	70uA	220KHz	TO263-5L

外置MOS/扩流输出 DC-DC 升压IC

型号	工作模式	工作	输出电压	输出电	输出电	外置MOS	效率	静态	工作频率	封装	直接替代型号
		电压范围		压形式	压精度	最大输		电流
						出电流
JTM1533	PWM/PFM	0.9V-6.0V	1.5V-20V	可调输出	±2%	扩流达3A	90%	0.5uA	1MHz	SOT-25	XC9104/5/S8355/6/APW7077
JTM1533	PWM/PFM	0.9V-6.0V	1.5V-20V	可调输出	±2%	扩流达3A	90%	0.5uA	1MHz	SOT-25	/EUP2573/SP6355
JTM1532	PWM/PFM	1.8V-6.0V	最大12V	可调输出	±2%	扩流达2A	92%	70uA	1.2MHz	SOT-25	XC9104/5/S8355/6/APW7077
JTM1532	PWM/PFM	1.8V-6.0V	最大12V	可调输出	±2%	扩流达2A	92%	70uA	1.2MHz	SOT-25	/EUP2573/SP6355
JTM9266	PWM	1V-10V	最大12V	可调输出	±2%	扩流达1.5A	92%	70uA	450KHz	SOT-26	RT9266/PT1301/AX1301
JTM5306	PWM	2.5V-100V	最大100V	可调输出	±2%	扩流0.5A	90%	220uA	1MHz	SOP-8	TAC2305
JTM3800S/T	PWM	1.8-15V		可调输出	±4%	扩流最大3A		1uA	1MHz	SOP8	MB3800/AT1380
JTM3800S/T	PWM	1.8-15V		可调输出	±4%	扩流最大3A		1uA	1MHz	TSSOP8	APW7078

我司的JTMXX1CP/M SOT-89/SOT-23有以下优点：
1.输出电流最大可达500mA.
2.最低可达0.8V启动，启动电压低.
3.静态电流小，只有4uA(典型值)
4.工作频率可达350Khz(典型值)，纹波小，噪声低，对外界干扰小.
5.封装采用金线，全测产品，一致性好，品质稳定.
