一,产品概述(General Description)
       JTM5103 是一款针对多功能手电筒照明应用领域研发的控制电路，通过轻触按键来控制手电筒的功能模式，具有全亮、半亮、闪烁和灭四种功能模式。

二.产品特点(Features)
低功耗 5~20uA
宽工作电压范围：2.1~6.0V
最大可驱动 3A
封装形式：SOT89-3、 SOT23-3

三,应用范围 (Applications)
        三到四节镍氢电池手电筒，锂电池手电筒
       适用 LED 范围：各种颜色的 LED
        驱动 LED 数量：单个或多个 LED 并联

四.下载产品资料PDF文档

JTM5103

五,产品封装图 (Package)

管脚序号	管脚定义	功能说明
SOT23-5	管脚定义	功能说明
1
VDD	电源正极
2	VOUT	输出控制端
3	C-	电容负极
4	GND	电源负极
5	NC	空

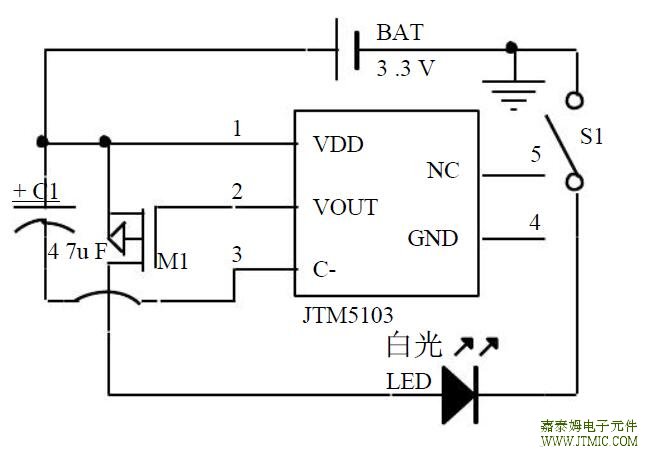

六.电路原理图

七,功能概述

参数名称	符号	数值	单位
电源最大输入电压	VDD	6.5	V
最大输出电压	MAX_OUT	6.5	V
最大输出电流	MAX_Iout	0.1	A
焊接温度	T1	260 10S	℃
