JTM6143 内部集成了四阶低通滤波器和2dB增益放大器，可替代无源LC滤波电路。

1.产品概述         2.产品特点
3.应用范围       4.下载产品资料PDF文档
5.产品封装图                     6.电路原理图
7.功能概述       8.相关产品

一,产品概述(General Description)
        JTM6143 内部集成了四阶低通滤波器和2dB增益放大器，可替代无源LC滤波电路。由于集成了内部二极管钳位电路和偏置电路， DAC输出信号可以经直流或交流耦合输入到
        JTM6143。其输出可以是直流耦合（150Ω负载）或交流耦合输出。当输入偏置为0时，输出最低电平为+300mV。

二.产品特点(Features)
1) 三通道四阶8MHz滤波器
2) 交流或直流耦合输出驱动
3) 内置透明输入钳位电路宽
4) 交流或直流耦合输入
5) 直流耦合输出可以减少片外AC电容
6) 3.3V或5V电源供电
7) 8k V ESD保护
8) SOIC 8封装

三,应用范围 (Applications)
   光端机、卫星电视机顶盒、DVD、HDTV、摄像机和录像机

四.下载产品资料PDF文档

jtm6143

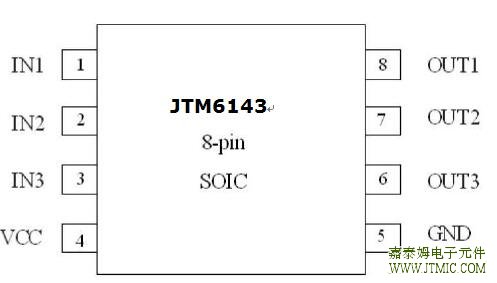

五,产品封装图 (Package)

端口	端口名	功能
1	输入 1	通道 1 视频信号输入
2	输入 2	通道 2 视频信号输入
3	输入 3	通道 3 视频信号输入
4	电源	电源电压
5	地	地
6	输出 3	通道 3 视频信号输出
7	输出 2	通道 2 视频信号输出
8	输出 1	通道 1 视频信号输出

六.电路原理图

七,功能概述

参数	符号	最小值	最大值	单位
电源电压	VCC	-0.3	6.0	V
输入输出端口	VI/O	-0.3	VCC + 0.3	V
单通道输出电流	Iomax		50	mA
结温	Tja		+150	℃
封装温度	TL		+300	℃
储藏温度	Tstg	–65	+150	℃
