一,产品概述(General Description)
        JTM4061 是集成开关式单节、双节锂电池充电管理芯片,采用电压模 BUCK 的拓扑结构，最大充电电流达到2A. JTM4061 通过恒压控制环（CV）和恒流控制环（CC）来调整锂电池充电电压和恒流充电电流 . 同时，JTM4061 还集成温度保护、最大充电时间限制、输出短路等保护功能，通过 NTC 检测电池温度，可以实现电池过热保护功能，两个 LED 指示灯指示电池充电状态.
       JTM4061 采用 14-脚 TSSOP 封装
二.产品特点(Features)
1.)最大占空比 100%
2.)满充电压精度 0.5%
3.)恒流充电电流通过外接电阻可调
4.)开关频率 400KHZ
5.)电池检测
6.)适用于单节、双节锂电池充电
7.)软启动
8.)电池过温保护
9.)芯片过热保护
10.)状态指示
11.)输入最大耐压16V
12.)环境温度范围: -20℃～70℃
13.)14 脚 TSSOP 封装

三,应用范围 (Applications)
手持设备
隔离电源系统
移动 DVD
笔记本

四.下载产品资料PDF文档

jtm4061

五,产品封装图 (Package)

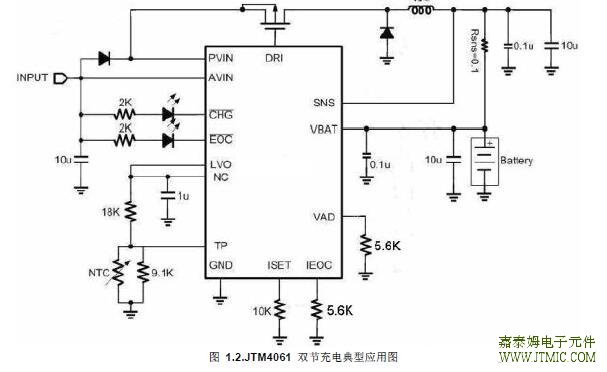

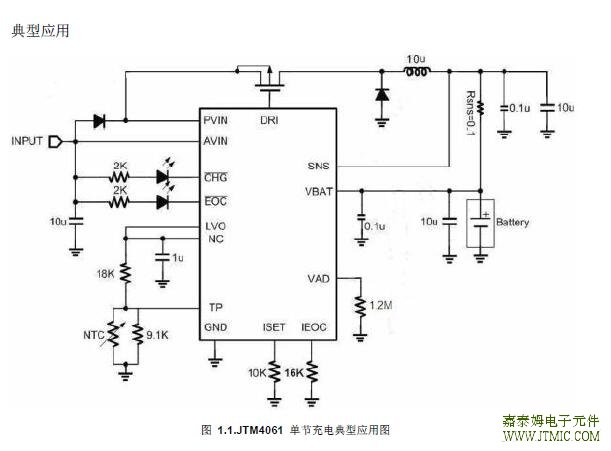

六.电路原理图



七,功能概述
充电过程
完整的充电过程可分为三个阶段：预充电、恒流充电
(CC)、恒电压充电(CV).当电池电压低于 VLOWV，芯片
对电池进行涓流充电 ，即预充电，充电电流为恒流充电
的 1/5.如果预充电时间超过 30 分钟，将会触发“超时”
信号，芯片停止充电. 当电池电压高于 VLOWV,将进入恒
电流充电阶段.在恒流充电阶段，充电电流恒定,电池电
压会快速上升. 当充电电流开始下降，充电进入恒压充
电阶段. 当充电电流下降到 IEOC 以下， JTM4061 给出
“充电结束” (EOC)信号，结束充电.
自动再充电
如果充电过程完成，电池和电源均为拔除，此时，如果
电池由于自耗电或者其他方式开始放电，当电池放电至
电池电压低于 4.1V/节 ,芯片会自动对电池进行重新充
电.
充电状态指示
______
JTM4061 有两个漏极开路的输出驱动端口: CHG 、
______

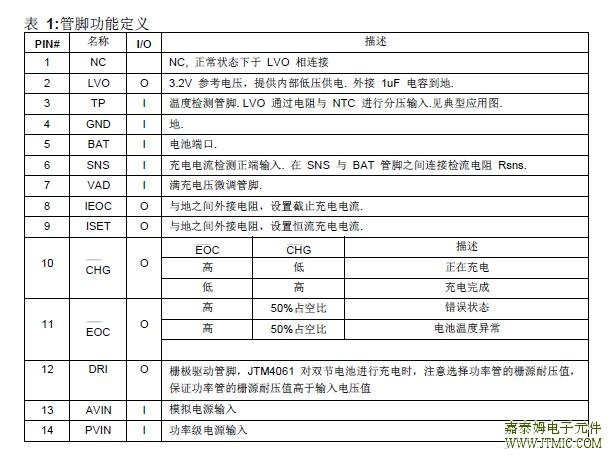

EOC，分别接红色和绿色 LED 灯，表 1 描述了 LED 指
示状态和充电状态的对应关系.

八,相关产品

2节锂电充电IC
型号	电池数量	工作模式	工作电压	最大	工作电流	恒流恒压	输出电压	开关频率	封装
				充电电流		精度
JTM8203	两节	线性，内置MOS	9V-16V	1A	0.26mA	1%	8.4V		SOP-8L
JTM8202	两节	开关式，内置MOS	9V-16V	2A	0.26mA	1%	8.4V	780KHz	SOP-8L
JTM8207	两节	开关式，外置MOS	8.9V-20V	2A	3.5mA	1%	8.4V	500KHz	SOP-8L
JTM4060	单节/两节	开关式，外置MOS	最大20V	3A		1%	4.2V/CELL	600KHz	MSOP-10
JTM4061	单节/两节	开关式，外置MOS	4.5V-12V	2A	5mA	1%	4.175V/CELL	400KHz	TSSOP-14
JTM4062	两节	开关式，外置MOS	7.5V-28V	5A	1.55mA	1%	8.4V	300KHz	TSSOP-16
多节锂电充电IC
型号	电池数量	工作模式	工作电压	最大	工作电流	恒流恒压	输出电压	开关频率	封装
				充电电流		精度
JTM4063	三节	开关式，外置MOS	7.5V-28V	5A	1.75mA	1%	12.6V	300KHz	TSSOP-16
JTM4064	四节	开关式，外置MOS	7.5V-28V	5A	1.95mA	1%	16.8V	300KHz	TSSOP-16
JTM4065	1-6节可设置	开关式，外置MOS	7.5V-28V	5A	1.7mA	1%	可调	300KHz	TSSOP-16
型号	输入电压	最大充电电流	充电类型	单节截止电压	封装形式
JTM4058	2.6-7.5V	250mA	1到8节镍镉/镍氢电池充电IC	1.35V	SOP-8
JTM4059	2.3-6.5V	1.2A	1到3节镍镉/镍氢/镍锌电池充电IC	1.35V	ESOP8
JTM4059B	3.1-6.5V	1A	1到4节镍镉/镍氢电池充电IC	1.35V	ESOP8
JTM4068	7.5-28V	扩流5A	2-17节镍氢电池充电IC	1.35V	TSSOP16
JTM4067	7.5-28V	扩流5A	单节/多节铅酸电池充电IC	3.6V	TSSOP16
型号	输入耐压	检测电压范围	检测电	输出形式	工作电流	封装	直接替代型号
			压精度
JTM61C/NXX2	12V	1.1/1.8/2.0/2.1/2.2/2.4/2.5/	2%	CMOS/N沟道	1.1uA	SOT-23	XC61FC(N)/XC61CC(N)/
		2.7/2.8/3.0/3.3/3.5/3.6/					RT9808/RT9809/AIC1680/
		3.9/4.0/4.2/4.4/5.0V					AP8822/S808/UT81XX
JTM70XX	12V	1.1/1.8/2.0/2.1/2.2/2.4/2.5/	2%	CMOS/N沟道	1.1uA	SOT-23	HT70XX/KIA70XX
		2.7/2.8/3.0/3.3/3.5/3.6/				SOT-89
		3.9/4.0/4.2/4.4/5.0V				TO-92
JTM6100	6.5V	1.2V以上，可以设置	2%	CMOS	1.8uA	SOT-25
JTM809系列	6V	2.63V/2.93V/3.08V/	1%	CMOS	1.0uA	SOT-23	MAX809/
		4.00V/4.38V/4.63V					IMP809/AME8500
JTM810系列	6V	2.63V/2.93V/3.08V/	2%	CMOS	8.0uA	SOT-23	MAX810/IMP810
		4.38V/4.63V
JTM811系列	6V	2.93V/4.00V/	2%	CMOS	8.0uA	SOT-143	MAX811/IMP811
		4.38V/4.63V
我司的JTM61C/NXXXMR/SOT-23有如下优点：
1.耐压可达12V
2.静态电流小，只有1uA(典型值).
3.输出方式有N沟道和CMOS 2种.
4.输出检测电压值范围广,从1.1V~5.0V可以定义各电压值，
可以每隔0.1V定制.
5.目前检测电压有1.1/1.8/2.0/2.2/2.4/2.5/2.7/2.8/3.0/3.3/3.5/3.6/3.9/4.0/4.2/4.4V
6.封装采用金线，全测产品，一致性好，品质稳定.
我司的JTM70XXMR/PR SOT-23/SOT-89有如下优点：
1.耐压可达12V
2.静态电流小，只有1uA(典型值).
3.输出方式是N沟道输出.
4.输出检测电压值范围广,从1.1V~5.0V可以定义各电压值，
可以每隔0.1V定制.
5.目前检测电压有1.1/1.8/2.0/2.2/2.4/2.5/2.7/2.8/3.0/3.3/3.5/3.6/3.9/4.0/4.2/4.4V
6.封装采用金线，全测产品，一致性好，品质稳定.
