一,产品概述(General Description)

JTMT4222X 是一款专为移动电源设计的单芯片解决方案,内部集成了充电管理模块、放电管理
模块、电量检测及 LED指示模块.
JTMT4222X 内置充电功率 MOS，充电电流可以设定，最大充电电流为 1A，放电功率 MOS 为
外置，放电电流可以通过CS 电阻调节，最大支持 2.5A 的输出电流，满足大容量移动电源输出要求.
JTMT4222X 内部集成了温度补偿、过温保护、过充与过放保护、输出过压保护、输出重载保护、
输出短路保护等多重安全保护功能以保证芯片和锂离子电池的安全,应用电路简单,只需很少元件便
可实现充电管理与放电管理。
JTMT4222X 中的 X 可以为 A、B 或 C；JTMT4222A 为 3 档电量指示，JTMT4222B 为 4 档电
量指示，JTMT4222C 为 5 档电量指示。
二.产品特点(Features)

充电功率 MOS 内置，无需外加
放电功率 MOS 外加，最大 2.5A 输出
输入电压:4.3V~5.5V
充电电流:最大 1.0A
输出: 5V/2.1A
BAT 放电终止电压:2.9V
可选 3/4/5 档电池电量指示以及充、放电状态指示
预设 4.2V/4.35V 充电电压
最大 8uA 待机电流
集成充电管理与放电管理
智能温度控制与过温保护
集成输出过压保护、短路保护、重载保护
集成过充与过放保护
支持涓流模式以及零电压充电
支持手电筒功能,最大输出 100mA
封装形式：SOP16
三,应用范围 (Applications)

移动电源
四.技术规格书下载（产品PDF）

JTMT4222

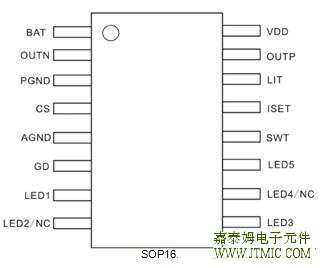

五,产品封装图 (Package)

管脚号	管脚名称	描述
1	BAT	锂离子电池正极
2	OUTN	升压输出负极端
3	PGND	功率地
4	CS	外接功率 NMOS 源端,接采样电阻到 GND
5	AGND	信号地
6	GD	外接功率 NMOS 栅级驱动端
7	LED1	PMOS 漏极输出电量指示端，外接电量指示 LED 灯到 GND
8	LED2/NC	PMOS 漏极输出电量指示端，外接电量指示 LED 灯到 GND；对于 JTMT4222A, 此引脚悬空
9	LED3	PMOS 漏极输出电量指示端，外接电量指示 LED 灯到 GND
10	LED4/NC	PMOS 漏极输出电量指示端，外接电量指示 LED 灯到 GND ；对于 JTMT4222A/JTMT4222B，此引脚悬空
11	LED5	PMOS 漏极输出电量指示端，外接电量指示 LED 灯到 GND
12	SWT	手电筒和电量指示使能端，接按键到 GND，短按按键显示电量，长按按键 2S 手电筒打开或关闭
13	ISET	充电电流设定端，外接一电阻到 GND 用于设定充电电流
14	LIT	NMOS 开漏手电筒照明输出端,可以驱动 100mA 的 LED 灯用于手电筒照明
15	OUJTMT	升压输出正极端以及输出电压采样端
16	VDD	电源输入端

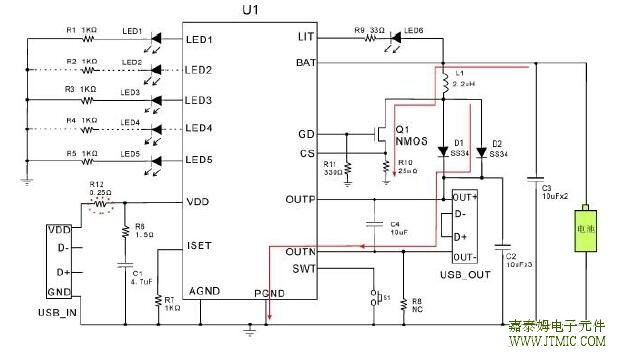

六.电路原理图

七,功能概述

参数	额定值	单位
PGND to AGND 电压	-0.3~+0.3	V
其它引脚电压	-0.3~+6.5	V
充电电流	1.2	A
放电电流	3	A
储存环境温度	-50~+150	℃
工作结温范围	-40~150	℃
HBM	2000	V
MM	200	V

八,相关芯片选择指南

产品名称	MOS内置	充电电流	放电电流	放电效率	放电效率	手电筒	电池电压	封装形式	电量指示
JTMT4201	MOS√	保护√	1A	放电电流1.5A	放电效率85%	√	电池电压4.2/4.35V	封装形式ESOP16	电量指示可选3/4/5LED
JTMT4202	×	√	1A	2A	87%	√	4.2/4.35V	SOP16	可选3/4/5LED
JTMT4311	√	√	1A	1.5A	90%	√	4.2/4.35V	SOP16	4LED
JTMT4321	√	√	1A	1A	90%	√	4.2/4.35V	SOP16	4LED
JTMT4303	√	√	0.5A	1A	90%	×	4.2/4.35V	ESOP8	可选1/2LED
JTMT4313	√	√	0.6A	0.7A	90%	×	4.2/4.35V	SOP8	可选1/2LED
JTMT4223	√	√	1A	0.8A	85%	√	4.2/4.35V	ESOP8	可选1/2LED
