一,产品概述(General Description)
          JTM5063 是一款对单节锂电池进行恒流/恒压充电的充电管理芯片。内部包括基准，偏置、电压比较器和温度检测等模块，采用 DC-DC 控制模式，频率为 1.5MHz，充电电流由
外部电阻设置，最大可达 2A。当输入电压低于 4.35V 时，芯片进入 SLEEP MODE 工
作模式，此时功耗会降低到 60µA 以下，同时关断充电。该芯片充电过程由涓流、恒流、恒压和再充电等过程组成，外部有 2 个 LED 可以对各种充电状态进行显示。内置温度保护与负载短路保护，确保 IC 的高可靠性。通过调节 MODE 端口的信号，可以选择输出电流为编
程电流或者 0.6 倍编程电流，用来适应不同的适配器，用以满足 BC1.2 标准。同时根据 VIN 端口的电压，JTM5063 也具备自动识别 USB2.0 或 USB3.0V 功能！
         采用 DFN-10L、DFN-8L、SOP8-PP 等封装形式
二.产品特点(Features)
恒流 PWM 电流模 DC-DC 控制
恒压 LDO 控制
防反灌功能
充电电压精度为±1%，充电电流精度为±10%
低功耗工作
充电状态指示标志和充满状态指示标志
自动再充电

三,应用范围 (Applications)
移动电话
数码相机
MP4 播放器
电子词典
便携式设备
各种充电器
移动电源
PADs

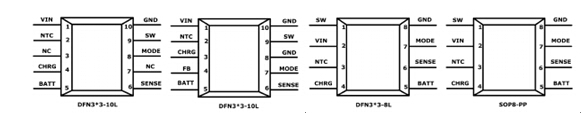

四,产品封装图 (Package)

引脚名	引脚号				功能描述
	DFN-10L(D)	DFN-10L(M)	DFN-8L	SOP8-PP
VIN	1	1	2	2	电源输入端口
NTC	2	2	3	3	电池温度检测输入端口，不检测电池温度则此管脚接GND
CHRG	4	3	4	4	充电状态显示。
BATT	5	5	5	5	电池端
FB	-	4	-	-	外置反馈输入端，用来微调输出电压。
SENSE	6	6	6	6	电流检测端
MODE	8	7	7	7	模式选择端，接”L”选择编程电流，接”H”选择0.6倍编程电流
GND	10	8、10	8	8	地
SW	9	9	1	1	电感开关端口
