一,产品概述(General Description) JTM9701C 是一款只有 100mΩ 导通内阻，应用于 USB 供电的电源开关电路。内置电荷泵升压来驱动 NMOS 功率管，当处于关断状态时通过寄生的反向体二极管来消除开关的反 向导通电流。低的静态功耗（23µA）和小封装（SOT-23-5）特别适合电池供电的便携式设备使用。保护电路包括防止上电过程中的涌入电流的软启电路，1.1A 过流保护电路是 USB 电源必须的，内置热关断保护电路以及短路保护电路。 二.产品特点(Features) 输入电压：2.2V 到 6V 导通内阻：100mΩ（典型值） 1.1A 过流保护电路 静态电流：23µA 软启电路 过热保护和短路保护 微型封装 三,应用范围 (Applications)
电池供电设备，便携式设备

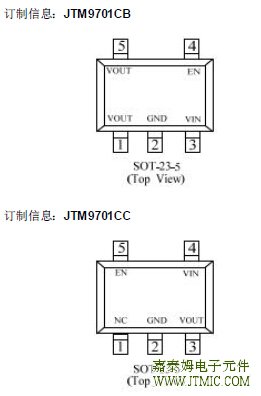

USB 供电的电源开关电路电池充电器 热插拔电源供电 四,产品封装图 (Package)  五,电路原理图  六.产品PDF文档
七,功能概述
|
